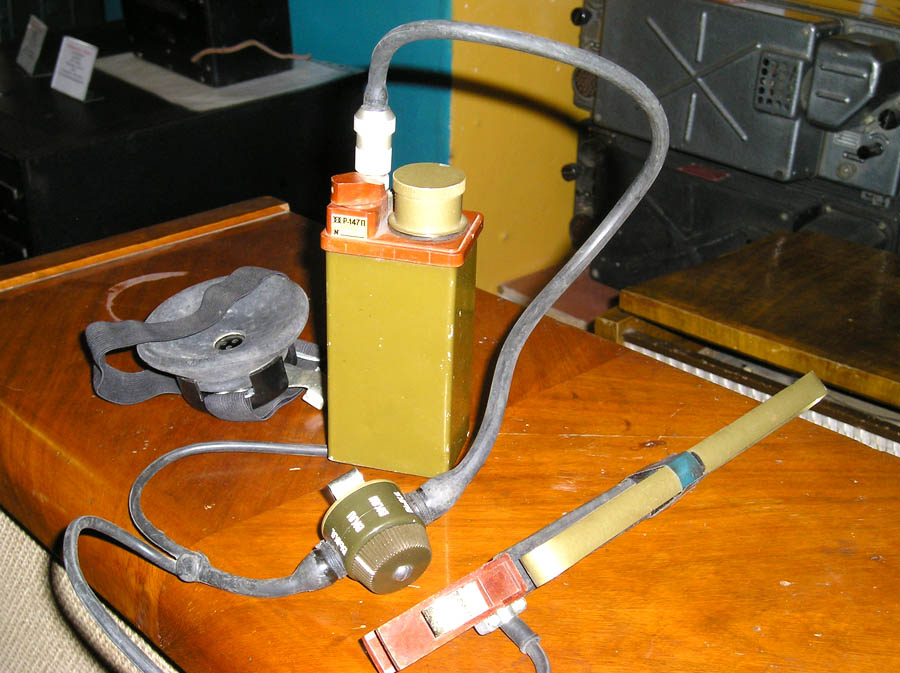

Тактико-технические характеристики радиостанций Радиостанция р-147.
Ранцевая, переносная, метрового диапазона, с частотной модуляцией и возможностью тонального вызова корреспондента. Для связи в звене управления взвод - отделение.
Диапазон частот: 44-52 МГц
Число фиксированных частот 4
Шаг сетки частот 100 кГц
Мощность передатчика не менее 0,13 Вт
Чувствительность приёмника не хуже 1,5 мкВ
Вид работы тлф ЧМ
Антенны: - ленточная с дополнительным полотном высотой 62 см и с антенной надставкой
- плечевая.
Дальность связи:
- ленточная 1 км.
- плечевая 0,7 км.
Источник питания батарея «Акция» (7 В)
Время работы: 12 часов (при соотношении пр.- пер. 3:1)
Масса: 0,65 кг
Диапазон температур: -50/+50
Радиостанция р-148.
Ранцевая, переносная, метрового диапазона, с частотной модуляцией и возможностью тонального вызова корреспондента. Для связи в звене управления рота - взвод.
Диапазон частот: 37-51,95 МГц
Количество робочих частот 300
Шаг сетки частот 50 кГц
Мощность передатчика: 1 Вт
Чувствительность приёмника не хуже 1,5 мкВ
Вид работы тлф ЧМ
Антенны: штыревая высотой 1,5 м
Дальность связи: 6 км
Источник питания 10НКГЦ-1Д (12,5 В)
Время работы: 10 часов (при соотношении пр.- пер. 5:1)
Масса: 3 кг
Диапазон температур: -50/+50

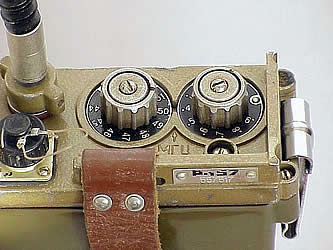

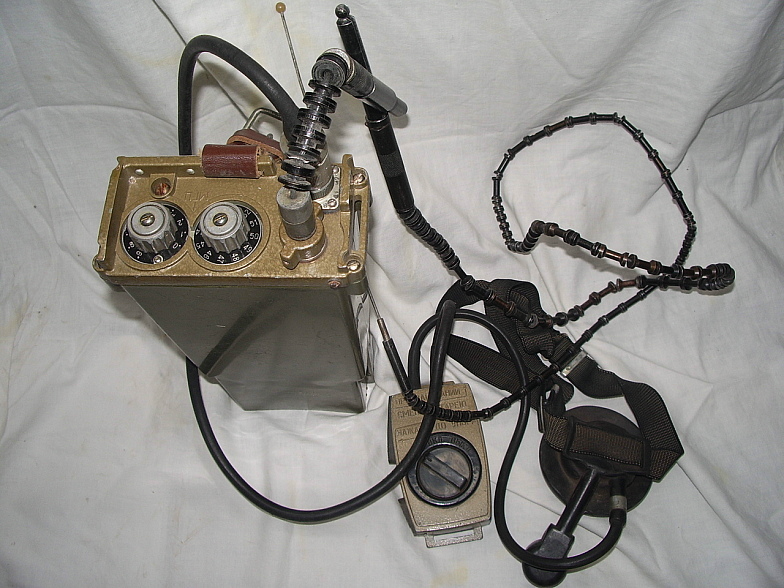

Радиостанция р-157
Переносная, полупроводниковая, симплексная УКВ ЧМ радиостанция предназначена для беспоисковой и бесподстроечной телефонной радиосвязи в звене управления взвод - отделение.
Предусмотрена возможность приема и передачи тонального вызова и работа с устройством ПШ.
Диапазон рабочих частот 44 - 53.9 MГц
Шаг сетки частот 100 кГц
Колличество робочих частот 100
Вид работы тлф ЧМ
Мощность прд., 0,15 - 0,25 Вт
Чувствительность пр. (с/ш 20 дБ), 1 мкВ
Антенны: - штыревая (АШ-1,5)
- плечевая
Дальность связи, км, не менее:
в положении “стоя” 1
в положении “сидя” 0,75;
в положении “лёжа” 0,5;
Питание АКБ 10ЦНК-0.45 (12,6 В)
Время работы: 9 часов (при соотношении пр.- пер. 5:1)
Масса: 1,6 кг
Диапазон температур: -50/+50
Радиостанция р-158.
Ранцевая, переносная, симплексная, УКВ с частотной модуляцией радиостанция предназначена для беспоисковой и бесподстроечной телефонной радиосвязи в звене управления рота - взвод.
Предусмотрена возможность приема и передачи тонального вызова и работа с устройством ПШ.
Диапазон частот: 30 - 76 МГц
Количество рабочих частот 1840
Шаг сетки частот 25 кГц
Вид работы тлф ЧМ
Мощность передатчика: 1 Вт
Чувствительность приёмника не хуже 1,5 мкВ
Антенны: - штыревая (АШ-1,5),
- лучевая (направленная)
Дальность связи:
- штыревая (АШ-1,5), 5 – 8 км.
- лучевая (направленная) до 15 км
Источник питания 10НКГЦ-1Д (12,5 В)
Время работы: 12 часов (при соотношении пр.- пер. 5:1)
Масса: 3,6 кг
Диапазон температур: -50/+50
