- •Раздел 1. О моделях
- •Раздел 1. О моделях и моделировании в науке и технике
- •1.1. Классификация моделей, используемых в технике
- •Раздел 1. О моделях и моделировании в науке и технике
- •Раздел 1. О моделях и моделировании в науке и технике
- •1.1.1. Инженерно-физические молели в технике
- •1.1.2. Структурные молели в технике
- •Раздел 1. О моделях и моделировании в науке и технике
- •1.1.3. Геометрические молели в технике
- •1.1.4. Информационные молели в технике
- •Раздел 1. О моделях и моделировании в науке и технике
- •1.2. Основные свойства технических моделей
- •Раздел 1. О моделях и моделировании в науке и технике
- •1.3. Моделирование в технике
- •Раздел 1. О моделях и моделировании в науке и технике
- •1.3.1. Компьютерное молелированне
- •Раздел 1. О моделях и моделировании в науке и технике
- •1.3.2. Молелирование и оптимизация в технике
- •Раздел 1. О моделях и моделировании в науке и технике
- •1.4. Содержание основных этапов
- •Раздел 1. О моделях и моделировании в науке и технике
- •1.4.1. Преимущества, недостатки и ошибки молелирования
- •1.4.2. Искусство молелирования
- •1.5. Вопросы для самоконтроля
- •Раздел 1, о моделях и моделировании в науке и технике
- •2. Введение в и м и т а ц и о н н о е
- •Раздел 2. Введение в имитационное моделирование
- •Раздел 2. Введение в имитационное моделирование
- •2 . 1 . Назначение и область применения
- •Раздел 2. Введение в имитационное моделирование
- •Раздел 2. Введение в имитационное моделирование
- •Раздел 2. Введение в имитационное моделирование
- •2 . 2 . Методология и м и т а ц и о н н о г о моделирования
- •2 . 3 . Методы ф о р м а л и з а ц и и
- •Раздел 2. Введение в имитационное моделирование
- •2.4. Основные этапы и подходы к реализации
- •Раздел 2. Введение в имитационное моделирование
- •5. Выбор или разработка компьютерной программы и ее провер
- •Раздел 2, Введение в имитационное моделирование
- •Раздел 2. Введение в имитационное моделирование
- •2.5.2. Автоматизированные инструментальные
- •Раздел 2. Введение в имитационное моделирование
- •2 . 6 . Проблемы и достижения
- •2 . 7 . Вопросы для самоконтроля
- •Раздел 2. Введение в имитационное моделирование
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •Раздел 3 . Инженерный а н а л и з
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •Раздел 3, Инженерный анализ и компьютерное моделирование
- •3 . 2 . О б ш а я с х е м а компьютерной реализации м к э
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •4. Назначение величины и направления внешних узловых нагру
- •7. Решение системы линейных алгебраических уравнений
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •9. Визуализация результатов расчетов и принятие инженерного
- •3 . 3 . У ч е т нелинейности в процедурах м к э
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •3.4. Методы о п т и м и з а ц и и в и н ж е н е р н о м анализе
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •3.6. Методы визуализации
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •3 . 7 . Искусство и н ж е н е р н о г о анализа
- •Раздел 3. Инженерный анализ и компьютерное моделирование
- •3.8. Вопросы для самоконтроля
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •Раздел 4. Компьютерная графика
- •4. 1 . Классификация и область применения
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4.1.1. Векторные графические модели
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4.1.2. Растровые графические молели
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4.1.3. Компьютерные геометрические модели
- •4.1Построение
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4.2. Геометрическое моделирование объемных тел
- •Раздел 4, Компьютерная графика и геометрическое моделирование
- •4.2.1. Методы построений зd-молелей
- •4 . 4 . П а р а м е т р и з а ц и я геометрических моделей
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4. 5 . Моделирование объемных сборок
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4.5.2. Использование компьютерных сборок для организации
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4 . 6 . Проекционные вилы и ассоциативные
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4. 7 . Прикладное п р о г р а м м н о е обеспечение
- •4.7.7. Классификация и обзор ядер
- •Раздел 4, Компьютерная графика и геометрическое моделирование
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4 . 8 . Комплексное использование
- •4 . 9 . Э к о н о м и ч е с к а я эффективность
- •Раздел 4, Компьютерная графика и геометрическое моделирование
- •4 . 1 0 . Виртуальная реальность
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4.10.1. Язык молелирования виртуальной реальности vrml
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4.10.3. Виртуальная инженерия
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •4.10.4. Применение виртуальной реальности в сапр
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •Раздел 4. Компьютерная графика и геометрическое моделирование
- •Раздел 5. Компьютерные технологии
- •5 . 1 . Системы автоматизированного проектирования
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5 2. Комплексное моделирование в среде с а п р
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.3. Ретроспективный обзор развития
- •5.4. История автоматизации машиностроения в России
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.5. Этапы развития с а п р
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5, Компьютерные технологии и моделирование в сапр
- •5.6. Научные основы и стандарты с а п р
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.6.1. Стандарты автоматизированных систем
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.6.2. Классификация автоматизированных
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.7. Основные термины и определения
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.8. Структура, состав и к о м п о н е н т ы с а п р
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.8.1. Опрелеление сапр
- •5.8.2. Структура сапр
- •Раздел 5, Компьютерные технологии и моделирование в сапр
- •5.8.3. Комплекс срелств автоматизации проектирования
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5, Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.8.5. Системные принципы и свойства сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.9. Международная классификация с а п р
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5. 1 0 . Полномасштабные автоматизированные системы
- •Раздел 5, Компьютерные технологии и моделирование в сапр
- •Раздел 5, Компьютерные технологии и моделирование в сапр
- •Раздел 5, Компьютерные технологии и моделирование в сапр
- •5.10.2. Решения комплексной автоматизации
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5. 1 1 . Автоматизированные системы среднего класса
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.12. Отечественные машиностроительные
- •5.12.2. Сапр технологических процессов вертикаль
- •Раздел 5, Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5 . 1 3 . Специализированные программно-методические
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5. 1 4 . Типовой состав модулей
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.15. Основные з а к о н о м е р н о с т и
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •5.16. Вопросы для самоконтроля
- •Раздел 5. Компьютерные технологии и моделирование в сапр
- •Раздел 6. Создание, внедрение
- •6 . 1 . Концепция комплексной и н ф о р м а ц и о н н о й
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6.7.2. Основные этапы жизненного цикла и злелий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6.7.3. Автоматизированные системы поллержки
- •6.1.4. Концепция, стратегия и базовые принципы
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6.2. Технологии представления данных
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6.2.7. Электронный локумент
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6. 3 . Технологии интеграции данных об изделии
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6, Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6.3.3. Основные функциональные возможности pdm-системы
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6.4. М е т о д и к а организации автоматизированной
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6.4.2. Применение pdm лля повышения эффективности
- •Раздел 6. Создание, внедрение и интеграиия систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и т е у н п л п г . , , , - .
- •6.4.3. Использование корпоративных справочников
- •6 . 5 . Электронные технические руководства
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6.5.2. Языки разработки электронных локументов
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6 . 6 . Технологии анализа
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6.6.2. Технологии разработки и внелрения plm-решений
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •2. Функциональное моделирование и концептуальное проекти
- •3. Сравнение концептуальных решений и принятие стратегии
- •4. Комплексирование средств обеспечений plm-системы, фор
- •5. Техническое проектирование, формирование спецификации
- •6. Приобретение, освоение, разработка и отладка средств обе
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •8. Постоянное развитие и совершенствование plm-системы.
- •6.6.3. Технологии иелевого обслелования
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6 . 7 . Методология структурного анализа
- •Раздел 6. Создание, внедрение и интеграция систем и технол огий
- •6.7.1. Осн вы о мето ликн м лелир вання о о idef0
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Idef-молели
- •6.7.3. Терминология и синтаксис
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •Раздел 6. Создание, внедрение и интеграция систем и технологий
- •6 . 9 . Вопросы для самоконтроля
- •Раздел 6. Создание, внедрение и интеграиия систем и технологии
- •Раздел 7 . Компьютерное
- •7 . 1 . Моделирование процессов
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.1.3. «Истинный» зо-анализ
- •Раздел 7, Компьютерное моделирование и автоматизация процессов производства
- •7.2. Моделирование процессов литья
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.3. Моделирование процессов
- •7.3.1. Программно-метолический комплекс msc.Superform
- •7.3.2. Программно-метолический комплекс deform™
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •Раздел 7, Компьютерное моделирование и автоматизация процессов производства
- •7.4. Моделирование процессов холодной штамповки
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.5. Моделирование механической обработки
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.5.1. Пример функциональных возможностей
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.5.2. Основные термины технологии cnc
- •Раздел 7, Компьютерное моделирование и автоматизация процессов производства
- •7.5.3. Станларт step-nc
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •Раздел 7. К о м п ь ю т е р н о е м о д е л и р о в а н и е и а в т о м а т и з а ц и я п р о ц е с с о в п р о и з в о д с т в а
- •7.6. Прикладное п р о г р а м м н о е обеспечение
- •7.6.7. Программирование станков с чпу в PowerMill
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.6.2. Гравировка и изготовление рельефов в ArtCam
- •7 . 7 . Технологии быстрого прототипирования на
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.7. Т. Практическое применение прототипов
- •7.7.2. Изготовление молелей с помошью lom-технологий
- •Раздел 7, Компьютерное моделирование и автоматизация процессов производства
- •7.7.3. Изготовление /полелей с помошью sla-технологий
- •Раздел 7, Компьютерное моделирование и автоматизация процессов производства
- •7.7.4. Изготовление молелей с помошью fdm-технологий
- •7.7.5. Изготовление молелен с помощью sgc-технологий
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.7.6. Технология литья пол вакуумом в силиконовые формы
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.7.7. Технология изготовления прототипов на
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.7.8. Технология послойного лазерного спекания
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •7.7.9. Технология точного вакуумного литья
- •7.8. Вопросы для самоконтроля
- •Раздел 7. Компьютерное моделирование и автоматизация процессов производства
- •2.5. Программные средства имитационного моделирования 75
- •2.6. Проблемы и достижения имитационного моделирования 82
- •2.7. Вопросы для самоконтроля 83
- •Раздел 3. Инженерный анализ
- •3.1. Основные принципы и соотношения численных методов
Раздел 6. Создание, внедрение и интеграция систем и технологий
— гарантирует полное соответствие эксплуатационной и тех
нической документации, ее преемственность и непротиворечи
вость; *
— обеспечивает оперативность внесения изменений и моди
фикаций в комплекс эксплуатационной документации;
— сокращает трудоемкость и длительность разработки экс
плуатационной документации.
6.5.2. Языки разработки электронных локументов
В современных автоматизированных системах текстовые
описания создаются и используются в виде структурированных
гипертекстовых документов, оформляемых с помощью языков

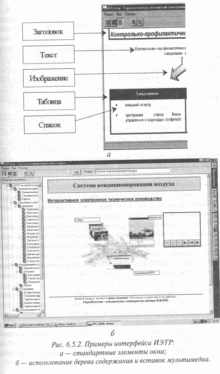

разметки (рис. 6.5.2).
В качестве основного языка оформления сопроводитель
ной текстовой документации в CALS-технологиях (в том числе
интерактивных электронных технических руководств) в 1986 г.
принят язык
Language).
разметки
SGML
(Standard
Generalized
Markup
В 1991 г. на базе SGML был разработан упрощенный язык
HTML (HyperText Markup Language),
(extensible Markup Language).
ав
1996 г.
— язык XML
Язык HTML приобрел огромную популярность в связи с рас
пространением INTERNET (в WE В-технологиях). Описание на
языке HTML представляет собой текст в формате ASCII и после
довательность включенных в него команд (управляющих кодов),
называемых также дескрипторами или тегами.
Теги описывают оформление текста, графические и мульти
медийные вставки, гиперссылки и т.п. В настоящее время су
ществует огромное число текстовых редакторов, позволяющих
готовить HTML-документы.
Язык XML, как и HTML, считается подмножеством языка
SGML, но, будучи более поздним эволюционным развитием
языков разметки, более удобен, чем SGML, что позволяет ему
претендовать на роль основного языка электронных документов
для технических описаний и ИЭТР.
Вариантом развития XML для применения в CALS/PLM яв
ляется язык разметки PDX (Product Definition eXchange).
449
448
Раздел 6. Создание, внедрение и интеграция систем и технологий
6 . 6 . Технологии анализа
и реинжиниринга бизнес-процессов
Внедрение комплексной системы автоматизации (PLM-
системы), как правило, связано не только с техническими меро
приятиями по оснащению существующих отделов компьютерной
техникой и программным обеспечением, но требует проведения
достаточно существенных организационных преобразований
практически в каждом подразделении проектного учреждения
или предприятия.
Необходимость организационно-технических реформ, сопут
ствующих системной компьютеризации производственной дея
тельности, вызвана рядом следующих объективных причин.
Переход с традиционной, бумажно-ориентированной тех
нологии документооборота коренным образом изменяет содер
жание и последовательность работ многих основных бизнес-
процессов.
Использование компьютерных сетей существенно трансфор
мирует способы и средства коммуникации между сотрудниками.
Иначе организуются хранение, учет, использование элек
тронных документов в централизованных базах данных.
Появляются новые, ранее не используемые понятия и объек
ты, такие как компьютерные модели, атрибуты, файлы, данные
и т.д., которые должны быть включены в каждодневную работу
служб, отделов и практически всех сотрудников предприятия.
Меняются инструменты и способы управления производ
ственной информацией, потоками работ и, в конечном итоге,
персоналом автоматизированной системы.
Список новаций, которые несут с собой новые информаци
онные технологии на каждом конкретном предприятии, легко
может быть продолжен любым опытным производственником.
Автоматизация, как и многие другие изменения производ
ственной среды, требует от большинства сотрудников (сколько-
нибудь причастных к основной деятельности предприятия) за
ново переосмыслить, формализовать и оптимизировать своё уча
стие в процессах подготовки производства.
450
6.6. Технологии анализа и реинжиниринга бизнес-процессов
В настоящее время уже всеми признано, что совершен
ствование деятельности промышленной фирмы должно быть
направлено на повышение конкурентоспособности произво
димой продукции, которая напрямую зависит от эффектив
ности всех процессов жизненного цикла изделий. По словам
Френсиса Бернарда (Francis Bernard), бессменного президента
компании Dassault Systems [95], «концепция управления жизнен
ным циклом изделий — это не инструмент и не готовое решение,
а новый подход, который меняет представление о том, как надо
делать бизнес».
Наличие самой совершенной компьютерной техники и про
граммного обеспечения само по себе не решает проблему по
вышения конкурентоспособности изделий. Не менее важными
факторами, определяющими успешное решение задачи повы
шения эффективности производства, являются внедрение соот
ветствующих методов и технологий организации производства,
обучение и переподготовка персонала, которые неизбежно при
водят к изменению производственных отношений и даже миро
воззрения людей.
Как и при появлении самой концепции управления жизнен
ным циклом изделий, первенство в развитии идей реинжини
ринга бизнес-процессов (Business Processes Reengineering) при
надлежит представителям экономических наук, работающим
в области организации управления промышленностью [34, 63,
66]. Эти прогрессивные методы нашли широкое применение в
экономике и доведены до уровня практических рекомендаций
в международных стандартах серии ISO-9000. «Жизненный цикл
изделий» и «процессный подход» в настоящее время являются ба
зовыми понятиями методологии управления качеством. Методы
улучшения деятельности предприятий, отработанные при созда
нии систем управления качеством, были с успехом использова
ны при проектировании и внедрении автоматизированных си
стем управления производством (АСУП-ERP) [16].
В настоящее время технологии анализа и реинжиниринга
бизнес-процессов являются неотъемлемой частью концепции
C A L S/ H n^ P L M и стали незаменимым средством, обеспечиваю
щим успешность внедрения и функционирования автоматизиро
ванных систем управления жизненным циклом изделий [24, 58].
451
