Описание машины.

Модульный принцип построения МВК “Эльбрус” обеспечивает:

• возможность создания различных по характеристикам ВК за счет изменения набора модулей;

• высокие показатели надежности за счет автоматического исключения неисправных модулей из состава ВК.

Аппаратные средства “Эльбрус” реализуют эффективное программирование на языках высокого уровня.

Элементная база

“Эльбрус-1” — ТТЛ схемы средней интеграции (15 нс).

“Эльбрус-2” — ЭКЛ схемы (2 нс) сборки мультичипов и микросхемы ИС-100.

Программное обеспечение

Автокод высокого уровня (ЭЛЬ-76), трансляторы со всех основных языков (Фортран, Алгол и т. д.).

В состав комплексов входят центральные процессоры (до 10) и предусмотрена возможность использования наряду с универсальными специализированных процессоров: СВС — для реализации прикладных программ, написанных для ЭВМ БЭСМ-6, и БПФ — для быстрого преобразования Фурье; оперативная память (до 32), процессоры ввода-вывода (до 4); процессоры приема-передачи данных (до 16); синхронизатор центральный; внешние запоминающие устройства; устройства ввода-вывода, обеспечивающие использование до 1016 внешних устройств и до 2560 линий связи.

Типовые комплектации

Однопроцессорная, двухпроцессорная, четырехпроцессорная и десятипроцессорная.

Производительность

Производительность “Эльбрус-1” до 15 млн. операций в секунду, “Эльбрус-2” до 125 млн. операций в секунду, емкость памяти “Эльбрус-1” до 1 Мслов, “Эльбрус-2” до 16 Мслов.

За создание “Эльбрус-2” удостоены: Ленинской премии — Бабаян  Б. А., Новиков  А. А., Рябцев  Ю. С., Сахин  Ю. Х., Семенихин  С. В.; Государственной премии — Бурцев  В. С., Гришаков  Г. И., Гущин  О. К., Галецкий, Горштейн  В. С., Ким  Г. С., Лакшин  Г. Л., Лаут  В. Н., Мальшин  А. В., Назаров  Л. Н., Определенов  И. Н., Пырченков  В. Н., Рябов  Г. Г., Тяпкин  М. В., Хайлов  И. К., Чунаев  В. С.

Многие разработчики награждены орденами и медалями

ММВК, являющийся развитием ЭВМ БЭСМ-6, представляет собой объединение с помощью параллельных высокоскоростных каналов основных универсальных процессов (в их число входят и ЭВМ БЭСМ-6), отдельных модулей оперативной памяти, специализированных периферийных машин, устройств связи с объектами по приему и передачи информации. “Картина” сети связи указанных устройств заложена в коммутаторах высокоскоростных каналов, что позволяет осуществлять асинхронную передачу между устройствами-абонентами информации, разделенной на слова, т.е. сообщения с указанием в этих сообщениях адресов абонентов получателей.

Включение в комплекс отдельных модулей оперативной памяти, доступной всем процессорам, позволяет иметь большой объем оперативной памяти, гибко распределяемой для задач, решаемых на различных основных процессах (время доступа к этим модулям памяти соизмеримо с временем обращения к обычному ОЗУ процессоров), выполнение программ периферийных машин, обменов данными внешними устройствами, подключенными к этим машинам. Периферийные машины комплекса осуществляют управление выполнением обменов с устройствами ВЗУ и ввода-вывода, освобождая от этих функций основные вычислительные процессы.

Использование периферийных машин, подключенных к общей сети взаимодействующих процессоров и общей оперативной памяти системы, позволяет устройства, подключенные к какой-либо периферийной машине, использовать в задачах, решаемых в разных основных процессорах. С другой стороны, наличие нескольких периферийных машин позволяет объединить подключенные к ним устройства для использования в задачах (или даже в одной задаче), решаемых в одном из основных процессоров системы.

Множество однородных машин с общей памятью, управляемых общей операционной системой, образует многопроцессорный вычислительный комплекс.

Взаимодействие локальных операционных систем машин многомашинного комплекса по распределению ресурсов и взаимодействие решаемых задач по передаче информации осуществляется по протоколам транспортного уровня локальной сети ЭВМ, что позволяет рассматривать многомашинной вспомогательный комплекс и как локальную сеть ЭВМ.

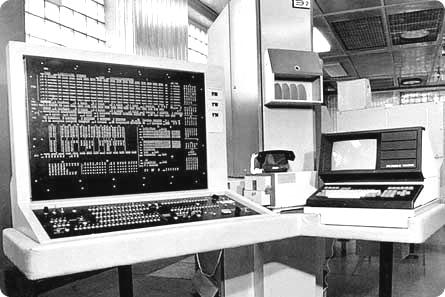

Рис. 70. Эльбрус-2
