19.5.Семейство эвм "Урал"
19.5.1.Урал-1, Урал-2, Урал-3, Урал-4
(Урнев Иван Васильевич)
1. Главный конструктор: Рамеев Б. И. Основные разработчики: Антонов В. С., Лазарев А. И., Юдицкий Д. И., Невский А. Н., Мухин В. И., Павлов А. И., Калмыков А. Г. и другие.
2. Организация-разработчик: СКБ-245, доводка и запуск в серийное производство — Пензенский филиал СКБ-245 Министерства приборостроения и средств автоматизации.
3. Завод-изготовитель: Пензенский завод счетных аналитических машин Министерства приборостроения и средств автоматизации.
4 .Год окончания разработки: 1955.
5. Год начала выпуска: 1956.
6. Год прекращения выпуска: 1961.
7. Область применения: инженерные расчеты в вычислительных центрах НИИ, КБ и на промышленных предприятиях.
8. Число выпущенных машин (серийность): 183 шт.
Описание машины
“Урал-1” является одноадресной машиной с фиксированной запятой, работающей в двоичной системе. Двоичные числа, участвующие в операциях, соответствуют приблизительно 11-ти десятичным разрядам. Машина имеет постоянную длительность такта и работает со скоростью 100 операций в секунду. Память машины представлена тремя накопителями: накопителем на магнитном барабане (НБМ), накопителем на магнитной ленте (НМЛ) и накопителем на перфоленте (НПЛ).
К машине подключаются выходные устройства: печатающее (ПЧУ) и перфорирующее (ПФУ), которые служат для автоматической выдачи результатов на бумажную ленту или перфоленту.
Подготовка информации к вводу в машину осуществляется на внешних устройствах: клавишном (КУ), перфорирующем (ПФУ) и контрольно-считывающем (КСУ). Эти устройства работают независимо от машины.
Элементная база
Ламповые схемы (в основном лампы 6Н8), диодно-резисторные вентили.
Рис. 63. Ячейка ЭВМ "Урал-1"
Программное обеспечение
Тестовое обеспечение, контрольные задачи.
Основные эксплуатационно-технические данные
Система счисления — двоичная, количество разрядов ячейки памяти — 36 (имеется возможность работы с 18-разрядными ячейками); диапазон представления чисел -1<x<+1;
количество операций — 29;
принцип работы машины — параллельно-последовательный с фиксированной длительностью такта 10 мс;
емкость оперативного накопителя НМБ — 1024 36-разрядных кода;
емкость НПЛ — 10 000 36-разрядных кодов; количество зон — 127; скорость ввода — 75 кодов в минуту;
емкость НМЛ — 40 000 36-разрядных кодов; количество зон — 254; скорость записи и воспроизведения с НМЛ — 75 кодов в минуту;
скорость работы печатающего устройства — 100 строк в минуту;
скорость вывода кодов на выходной перфоратор — 150 кодов в минуту;
потребляемая мощность — 10 кВт;
площадь для размещения машины — 75 кв. м.
Особенности эвм
С ЭВМ “Урал-1” началось широкое внедрение ЭВМ на относительно небольших предприятиях, она стала “школьной партой” для многих и многих разработчиков, эксплуатационников и математиков-программистов.

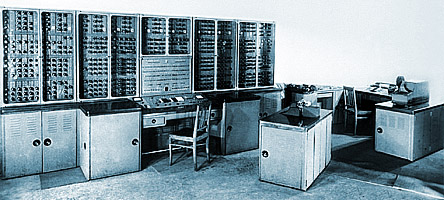

Рис. 64. ЭВМ Урал-1
Следующие модификации Урал-1 преследовали цель расширения возможностей решения задач за счет расширенной комплектации внешними устройствами (Урал-2, Урал-3, Урал-4).
