2. Принципиальная электрическая схема холодильника nord-244-6 , принцип действия. Привести перечень элементов схемы.

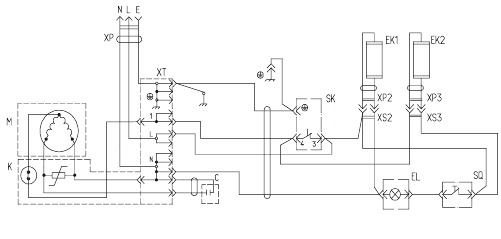

Рисунок 2. Схема электрическая пренцыпиальная холодильника NORD-244-6

Поз. Обозначение	Наименование	Кол-во	Примечание
EK1	Нагреватель поперечины	1
А1	Блок сигнализации	1
EK 2	Нагреватель оттайки	1
EL	Лампа накаливания	1
XТ	Колодка клеммная	1
K	Реле пускозащитное	1
M	Электродвигатель компрессора	1
SK	Датчик-реле температуры MК	1
SQ	Выключатель освещения ХК	1
X	Шнур сетевой	1
L	Фаза	1
N	Ноль	1

П ринцип действия электрической схемы

При подключении холодильного прибора к электросети через нормально замкнутые контакты датчика – реле температуры SK подается напряжение в электрическую схему прибора и задается температура в ХК, МК.

При открывании двери холодильной камеры (ХК) выключателем SQ (выключатель освещения камеры – ВОК) включается лампа EL освещения камеры.

Пускозащитное реле К включает компрессор М который обеспечивает циркуляцию хладагента в системе и снижение температуры в ХК и МК, а также отключает его при перегрузке или неисправности.

При достижении заданной температуры в ХК и МК нормально замкнутые контакты датчика - реле температуры SK размыкаются и отключают компрессор М.

Оттаивание в ХК происходит автоматически. Во время не рабочей части цикла работы холодильного прибора, вследствие размыкания нормально замкнутых контактов SK, в работу электрической схемы включается нагреватель оттайки ЕК2 лепестка ХК. Талая вода, образующаяся в результате оттайки, по дренажной системе выводится наружу в сосуд талой воды, установленный на компрессоре, и испаряется.

Нагреватель поперечины ЕК1 постоянно включен в электрическую схему холодильного прибора и служит для предотвращения образования влаги на поперечине.
