МИНИСТЕРСТВО ОБРАЗОВАНИЯ МОЛОДЁЖИ И СПОРТА УКРАИНА

ДОНЕЦКИЙ ИНДУСТРИАЛЬНО – ПЕДАГОГИЧЕСКИЙ ТЕХНИКУМ

Домашняя контрольная работа №1

По предмету: Технология ремонта ЕБТ

Разработал:

Студент IV курса

группы 2БТ 10

Жевтобрюх С.Н

проверил

Демидов А.А

Донецк 2012

Содержание

1. Назначение, устройство,технические данные, принцип работы и правила експлуатации холодильника NORD-244-6.

2. Принципиальная электрическая схема холодильника NORD-244-6 , принцип действия. Привести перечень элементов схемы.

3. Технические данные двигателя, который используется в холодильнике NORD-244-6.

4. Неисправности холодильника NORD-244-6 принцип их определения и способы их устранения.

1 . Назначение, устройство, технические данные, принцип работы и правила эксплуатации двухкамерного холодильника nord-244-6

Холоди́льник — устройство, поддерживающее низкую температуру в теплоизолированной камере. Применяется обычно для хранения пищи или предметов, требующих хранения в прохладном месте.

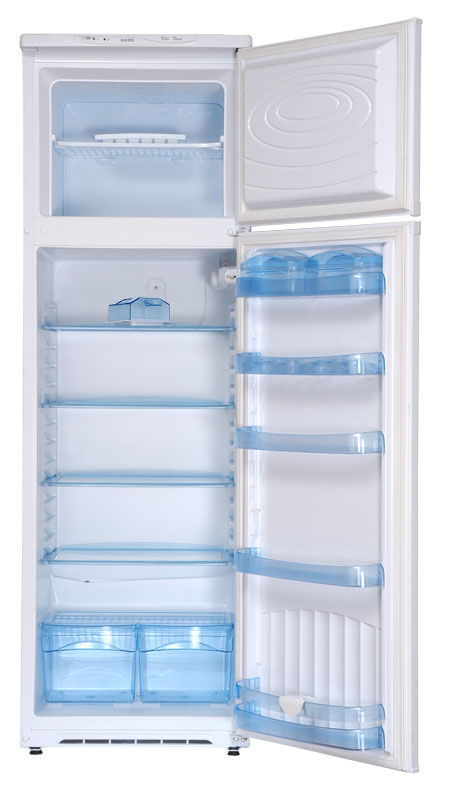

Рисунок 1. Двухкамерный холодильник NORD-244-6

Устройство холодильника-морозильника nord-244-6

Холодильник NORD 244-6-020. Двухкамерный холодильник с верхним расположением морозильной камеры. Класс энергопотребления А, автоматическая система оттаивания холодильного отделения. Регулируемые по высоте полки из ударопрочного стекла с пластиковым обрамлением по контуру, перенавешиваемые двери, задние ролики для удобства перемещения, вместительные ящики из прозрачного голубого пластика для хранения овощей. Ламинированная внутренняя поверхность холодильника, антибактериальное покрытие.

Агрегат двухкамерного холодильника состоит из: блока испарителей, конденсатора, компрессора, фильтра-осушителя и соединительных патрубков. Испаритель МК листотрубный. Испаритель холодильной камеры (ХК) прокатно-сварной с односторонней раздувкой каналов вынесен за заднюю стенку ХК (запенен). Отвод конденсата с задней стенки ХК осуществляется через формованный слив в сосуд талой воды, установленный на компрессоре.

Цикл автоматического оттаивания испарителя МК задается с помощью таймера. Таймер периодически, через 12 ч суммарного рабочего времени компрессора (время задается таймером), отключает компрессор и вентилятор, включает нагреватель испарителя и поддона. Отключение нагревателей производится при достижении температуры испарителя плюс 11±4 °С дополнительным датчиком-реле температуры ТАБ-Т-1 (размыкание контактов), установленным на испарителе, включение (замыкание контактов) при температуре минус 8±5 °С. Последним схема подготавливается к последующему циклу оттаивания. Включение компрессора производится через 2,72 мин после отключения нагревателей (время задается таймером автоматически). Вентилятор, обеспечивающий принудительный воздушный способ охлаждения МК, работает совместно с компрессором, отключаясь с помощью дополнительного выключателя концевого электронного (ВКЭ) при

открывании двери МК.

В блок управления (БУ) холодильника-морозильника входят следующие комплектующие изделия: лампа освещения ХК и патрон; расположенные в

корпусе плафона; пускозащитное реле; электрический конденсатор; жгуты соединительные; датчик-реле температуры; блок сигнализации (БС); блок сигнализации и управления (БСУ); выключатель освещения (ВОК). Корпус плафона с электрическими комплектующими расположен на верхней стенке ХК.

Двери изготавливают из стального листа толщиной 0,8 мм, методом штамповки и сварки. В некоторых моделях холодильников двери изготовлены из древесно-струженной плиты ударного полистирола. Дверь холодильника состоит из наружной и внутренней панели.

Панели двери изготавливают из ударно прочного полистирола, толщина листа 2-3 мм. Дверь холодильника должна плотно прилегать к дверному проему, иначе теплый воздух будет проникать в камеру.

Для обеспечения герметичности внутреннюю сторону двери по всему периметру окантовывают магнитным уплотнителем разного профиля.
