2.3.Включение рабочей станции

Рабочая станция снабжена следующими элементами управления и индикации:

• USB LEDs – индикаторы USB

• Ready – показывает, что оборудование NI ELVIS II сконфигурировано должным образом и готово к соединению с компьютером.

• Active – показывает активность USB соединения с компьютером.

• Power – выключатель питания макетной платы

Для включения рабочей станции переключатель на задней панели необходимо перевести в положение «|». В этот момент на лицевой панели оранжевым светом загорается индикатор Active. На рабочем столе появляется диалоговое окно «New Data Acquisition Device», а на лицевой панели рабочей станции оранжевым светом загорается индикатор Ready.

Для работы с макетной платой необходимо перевести на лицевой панели рабочей станции переключатель Prototyping Board в положение «|», в этот момент индикатор Power загорается зелёным светом.

Табл. 2.5. Состояния индикаторов USB рабочей станции

Индикатор Active	Индикатор Ready	Описание
Выключен		Главный источник питания выключен
Желтый	Выключен	Нет соединения с компьютером. Убедитесь, что программный драйвер NI DAQmx загружен и USB кабель подключен
Выключен	Зеленый	Станция подключена к USB Full Speed порту
Выключен	Желтый	Станция подключена к USB High Speed порту
Зеленый	Зеленый или желтый	Выполняется соединение

3.Принципы работы и инструкции по взаимодействию с виртуальными и реальными приборами

Работа встроенных инструментов реализована с помощью драйвера NI DAQmx и приложений NI ELVISmx поэтому для использования приборов, имеющихся в рабочей станции, следует запускать соответствующее приложение на ПК.

3.1.Функциональный генератор (Functional Generator, fGen) – fgen.Exe

С помощью функционального генератора (Рис. 3 .11) можно формировать сигналы различной формы (синусоидальной, треугольной, прямоугольной) с установкой произвольных значений амплитуды и частоты. Кроме того, есть возможность изменения смещения по DC²⁹ (изменения постоянной составляющей в спектре сигнала), «качания» частоты, амплитудной (AM) и частотной (FM) модуляции. Полученный сигнал может быть направлен на макетную плату или на BNC разъем FGEN/TRIG³⁰.

Для формирования аналоговых колебательных сигналов используется прямой цифровой синтез³¹. Частота, амплитуда, смещение и коэффициент заполнения (рабочий цикл) прямоугольного сигнала имеют цифровое управление.

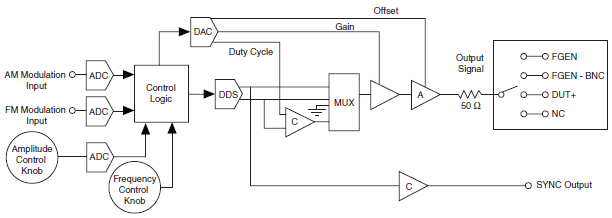

Рис. 3.11. Функциональная схема функционального генератора

Частота устанавливается посредством использования 28-битного делителя, опорная частота – 50 МГц. Следовательно, шаг изменения частоты равен 50 МГц/2_­²⁸ = 0,18626 Гц. Частота может изменяться программно или вручную соответствующим переключателем.

Амплитуда формируемого сигнала может изменяться программно или вручную соответствующим переключателем.

Смещение сигнала на выходе функционального генератора может настраиваться только программно.

В режиме формирования прямоугольного сигнала в компаратор подается треугольный сигнал. Изменяя опорное напряжение, можно управлять коэффициентом заполнения (рабочим циклом) прямоугольного сигнала. Опорное напряжение формируется схемой с 10-битным ЦАП (DAC на ). Коэффициент заполнения может настраиваться только программно.

Функциональный генератор имеет выходное сопротивление 50 Ом, выходной ток ограничивается величиной 100 мА. Это используется для защиты от коротких замыканий, при превышении тока выход автоматически отключается.

Выводы AM и FM представляют собой аналоговые входы для амплитудной и частотной модуляции сигнала генератора.

Замечание. Если сигнал направлен на макетную плату, то при отключении питания макетной платы выход функционального генератора отключается от макетной платы. Если сигнал направлен на BNC-разъем, с выключением питания выход не отключается.
