1.4. Плавающий источник сигнала

Цифровые осциллографы используют аналого-цифровое преобразование (АЦП). При этом входной и выходной сигналы подаются на его входы в качестве аналоговых сигналов и для их подключения можно использовать один из двух способов: измерение сигналов по схеме с общим заземленным проводом (reference single ended, RSE) или же с дифференциальной схемой подключения (nonRSE, NRSE).

Табл. 1.1. Соответствие аналоговых входов

Разъемы макетной платы NI ELVIS II	Дифференциальная схема (по умолчанию)	Схемы RSE/NRSE
AI0+	AI0 +	AI 0
AI0–	AI0 –	AI 8
AI1+	AI1 +	AI 1
AI1–	AI1 –	AI 9
AI2+	AI2 +	AI 2
AI2–	AI2 –	AI 10
AI3+	AI3 +	AI 3
AI3–	AI3 –	AI 11
AI4+	AI4 +	AI 4
AI4–	AI4 –	AI 12
AI5+	AI5 +	AI 5
AI5–	AI5 –	AI 13
AI6+	AI6 +	AI 6
AI6–	AI6 –	AI 14
AI7+	AI7 +	AI 7
AI7–	AI7 –	AI 15
AISENSE	–	AI SENSE
AIGND	AI GND	AI GND

При получении осциллограмм сигналов на входе и/или выходе логического ключа (вентиля) вход и выход ключа являются заземленными источниками сигналов, поэтому они подключаются к осциллографу по схеме с общим заземленным проводом, как показано в примере на Рис. 1 .3. Для этого вход (выход) ключа подсоединяется к сигнальному входу канала осциллографа BNC+, который соответствует центральному проводнику коаксиального кабеля или коаксиального разъема. Общая точка исследуемой схемы подсоединяется к входу BNC‑ канала осциллографа, который соответствует внешнему проводнику (оплетке) коаксиального кабеля или коаксиального разъема. Если используются гнезда аналоговых входов макетной платы, то вход (выход) ключа надо присоединить к одному из гнезд аналогового ввода AI+, а заземление сигнала – к гнезду AI‑.

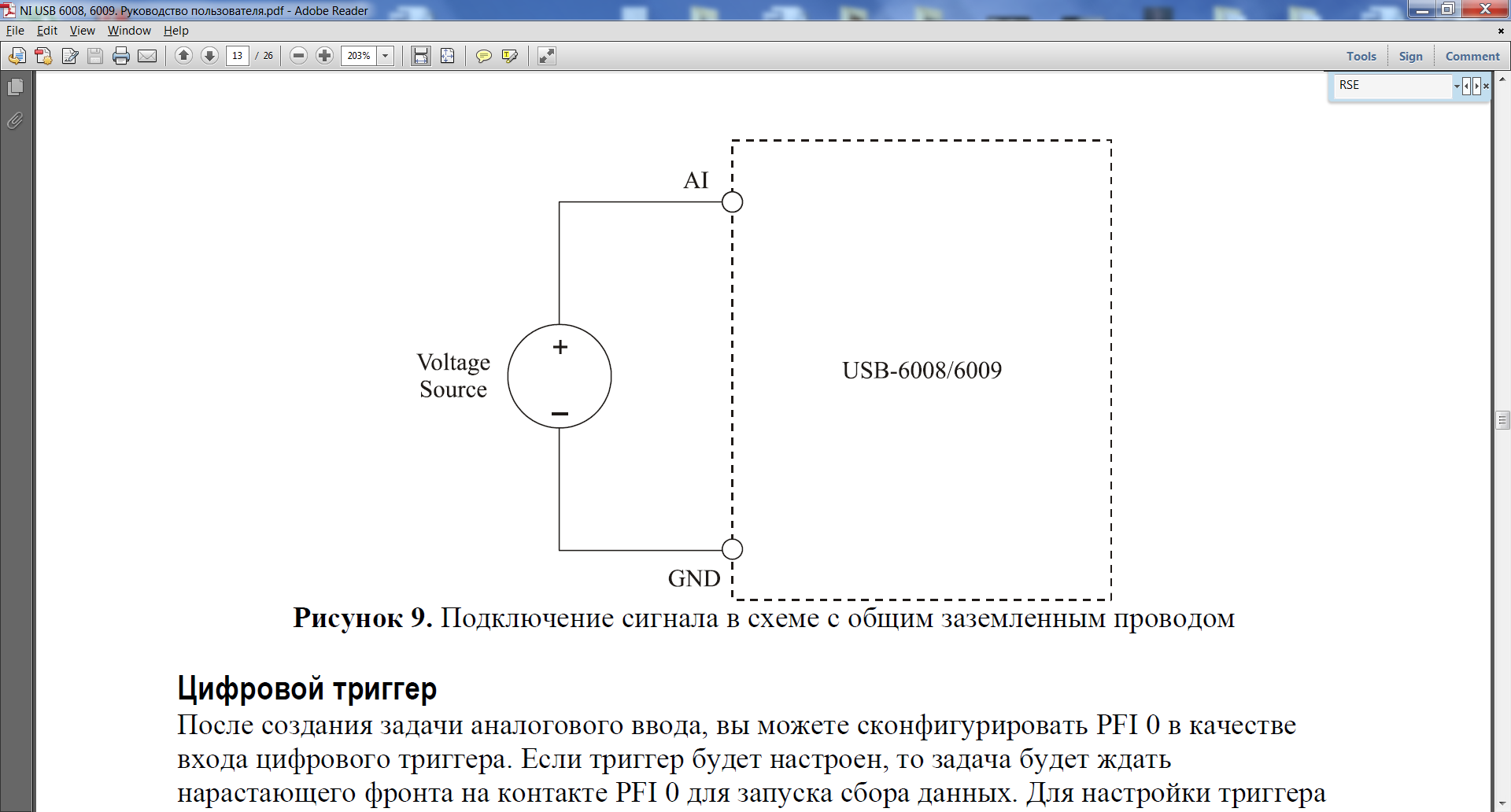

Рис. 1.3. Подключение сигнала в схеме с общим заземленным проводом. Источник сигнала E_СИГН привязан к земле

Если необходимо провести измерение броска тока от источника питания при переключении ключа, то мы имеем плавающий источник сигнала: разность потенциалов на резисторе небольшого сопротивления (10 Ом), включенного в коллекторную цепь или цепь стока (Рис. 4 .36 и Рис. 4 .43). Выходное напряжение на этом резисторе не связано с общей цепью заземления и надо произвести подключение источника сигнала по дифференциальной схеме, как показано в примере на Рис. 1 .4. Для этого выводы резистора подсоединяются ко входам BNC+ и BNC– канала осциллографа без заземления. Если используются гнезда аналоговых входов макетной платы, то выводы резистора надо присоединить к гнездам аналогового ввода AI+ и AI- (см вживую).

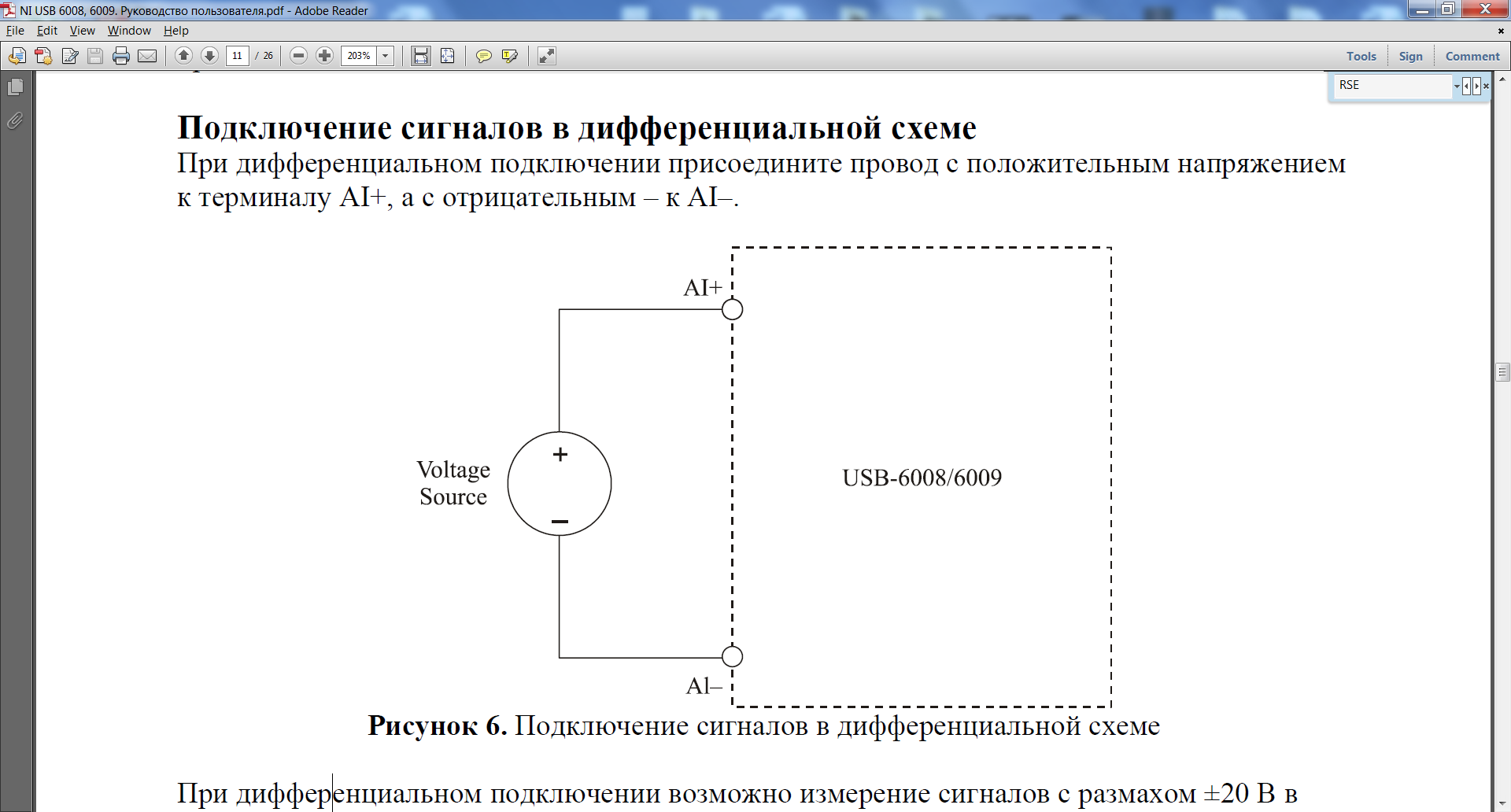

Рис. 1.4. Подключение сигналов в дифференциальной схеме. Источник сигнала E_СИГН не привязан к земле
