Порядок работы с виртуальным двп

1. Включите рабочую станцию.

2. Включите питание макетной платы.

3. Установите исследуемую схему на макетной плате, подключите питание и информационные входы.

4. Запустите приложение Application.exe.

5. Нажмите кнопку «Run».

4.7.Лабораторная работа 7. Изучение работы синхронных rs- и d-триггеров

Цель работы: освоение построения простейших цифровых узлов на логических элементах микросхем серии К155 на основе изучения работы синхронизируемых одноступенчатых триггеров. Для выполнения лабораторной работы потребуются методические указания «Серия элементов ТТЛ».

Подготовка к лабораторной работе

1. В соответствии с заданием по функциональному изображению постройте принципиальную схему синхронизируемого одноступенчатого триггера.

2. Постройте таблицу состояний триггера.

3. Постройте макровременные диаграммы сигналов в промежуточных точках и на выходах триггера в соответствии с заданными в варианте входными диаграммами.

4. Напишите программу испытаний работы триггера для записи на ВДВП.

Порядок выполнения работы

1. Включите рабочую станцию.

2. Включите питание макетной платы.

3. По разработанной принципиальной схеме соберите триггер и расположите на макетной плате.

4. Подключите землю, питание и информационные линии. На неиспользуемые входы ИС подайте необходимые уровни.

5. Запустите приложение виртуального датчика временных последовательностей (ВДВП) Application.exe.

6. Проверьте работу собранной схемы триггера в режиме «статика» в соответствии с таблицей состояний.

7. Наберите на ВДВП подготовленную программу испытания работы триггера.

8. На совмещенной макровременной диаграмме покажите состояние выходов всех элементов схемы.

9. На совмещенной микровременной диаграмме покажите время переключения схемы t⁰¹ и t¹⁰, а также время переключения одного из элементов схемы t⁰¹ и t¹⁰­­.

Содержание отчета

• титульный лист

• принципиальная схема синхронизируемого одноступенчатого триггера и таблица состояний

• макровременная диаграмма состояний выходов триггера в соответствии с заданными в варианте входными диаграммами

• программа испытания работы триггера

• состояние выходов всех элементов схемы (макровременная диаграмма)

• время переключения схемы t⁰¹ и t¹⁰­­ (показать на микровременной диаграмме)

• время переключения одного из элементов схемы t⁰¹ и t¹⁰­­ (показать на микровременной диаграмме)

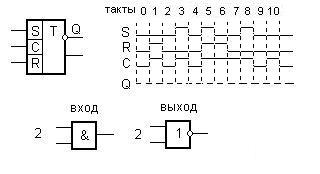

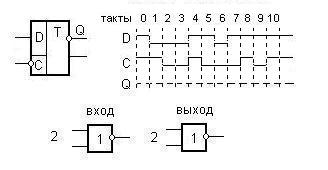

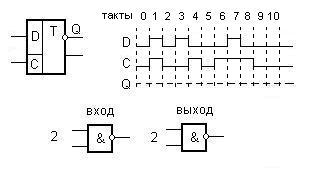

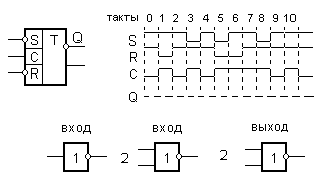

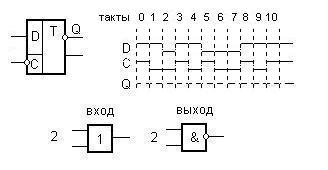

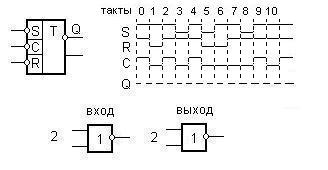

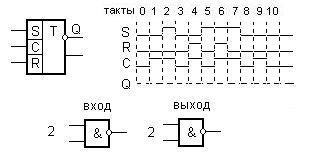

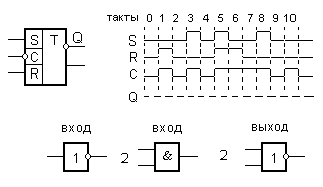

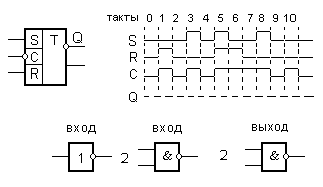

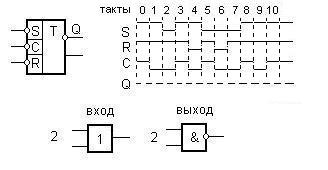

Варианты заданий

Номер варианта	Задание
1
2
3
4
5
6
7
8
9
10
11
12

4.8.Лабораторная работа 8. Изучение работы мультиплексоров

Цель работы: изучение работы микросхемы мультиплексора К155КП7 и способов его подключения.

Подготовка к лабораторной работе

1. Нарисуйте функциональное обозначение микросхемы К155КП7, обозначив номера выводов. Рядом, в увеличенном масштабе (4:1), нарисуйте корпус микросхемы с пронумерованными и обозначенными выводами.

2. Постройте набор временных последовательностей (для записи на ВДВП), который обеспечит проверку работоспособности К155КП7 по всем входам. Нарисуйте сигналы на выходах микросхемы для случая правильного функционирования микросхемы. Укажите изменения на выходах в случае, если оборвется один из входов микросхемы.
