Порядок выполнения работы

Исследуемые элементы ТТЛ располагаются на специальной приставке, внешний вид передней панели которой представлен на Рис. 4 .36. На приставке расположены базовые элементы ТТЛ различных серий (К131, К155, К158, К531, К555).

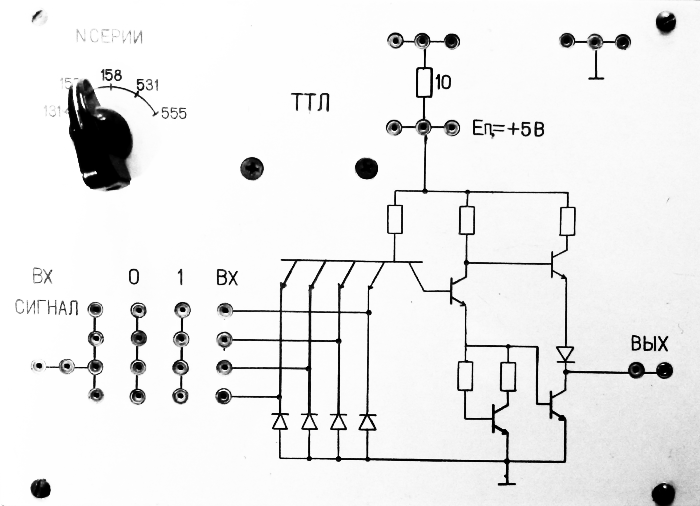

Рис. 4.36. Внешний вид передней панели приставки ТТЛ (выбор серий К131, К155, К158, К531, К555)

1. Ручкой на панели приставки ТТЛ выберите исследуемую серию согласно варианту задания.

2. Включите рабочую станцию.

3. Включите питание макетной платы.

4. Общий вывод приставки соедините с гнездом GROUND (53).

5. На вывод приставки «+Е­_П» подайте +5 В, для этого соедините вывод с гнездом +5V (54).

6. Один из входов («ВХ») используйте для подачи входного сигнала при снятии характеристик, на остальные подайте уровни, не изменяющие работу схемы.

Совместно всей бригадой выполняются следующие пункты лабораторной работы:

1. Получение передаточной характеристики (хвв) для ненагруженной схемы.

1. Запустите приложение VPS.exe.

2. Запустите приложение DMM.exe.

3. Расположите окна VPS и DMM рядом на экране.

4. В части окна «питание+» приложения VPS установите первоначальное значение U_ВХ = 0 В. Соедините вывод приставки «ВХ» с гнездом SUPPLY+ (48).

5. В части окна «параметры измерения» приложения DMM выберите «постоянное напряжение» (режим вольтметра). Подключите черный щуп к разъему COM, красный щуп – к разъему V рабочей станции (разъемы находятся слева на корпусе).

6. При снятии ХВВ один студент черным щупом касается общего вывода приставки и красным щупом – вывода «ВЫХ» приставки.

7. Другой студент изменяет значение SUPPLY+ («ВХ») поворотом ручки «Variable Power Supply 0V…+12V», снимает показания VPS и DMM и фиксирует значения U_ВХ и U_ВЫХ в таблице.

8. Целесообразно при увеличении U_ВХ до U¹ и далее (но не больше +4,5В) особо отметить точку резкого уменьшения U_ВЫХ, а затем при уменьшении U_ВХ отметить точку резкого увеличения U_ВЫХ. Это позволит точнее определить граничные параметры U⁰_ГР, U¹_ГР.

9. По результатам измерений строится график ХВВ и определяются экспериментальные параметры U⁰_ГР, U¹_ГР.

Рис. 4.37. Схема эксперимента по снятию передаточной характеристики для ненагруженной схемы

2. Получение входной характеристики I_ВХ = f(U_ВХ).

1. Запустите приложение VPS.exe.

2. Запустите приложение DMM.exe.

3. Расположите окна VPS и DMM рядом на экране.

4. В части окна «питание+» приложения VPS установите первоначальное значение U_ВХ = 0 В.

5. В части окна «параметры измерения» приложения DMM выберите «постоянный ток» (режим амперметра). Подключите черный щуп к разъему COM, красный щуп – к разъему A рабочей станции (разъемы находятся слева на корпусе).

6. При получении входной характеристики один студент красным щупом касается гнезда SUPPLY+ (48) и черным щупом – выбранного вывода «ВХ» приставки.

7. Другой студент изменяет значение SUPPLY+ (U_ВХ) поворотом ручки «Variable Power Supply 0V…+12V», снимает показания VPS и DMM и фиксирует значения U_ВХ и I_ВХ.

8. По результатам измерений строится график I_ВХ = f(U_ВХ).

3. Получение выходной (нагрузочной) характеристики U⁰_ВЫХ = f(I_НАГР).

1. В части окна «питание+» приложения VPS установите значение U_ВХ=U¹. Соедините соответствующий вывод приставки с гнездом SUPPLY+ (48).

2. В части окна «параметры измерения» приложения DMM выберите «постоянный ток» (режим амперметра). Подключите черный щуп к разъему COM, красный щуп – к разъему A рабочей станции (находятся слева на корпусе).

3. Убедитесь в наличии на выходе схемы напряжения логического нуля, U_ВЫХ≤U⁰.

4. В качестве нагрузки используйте переменный резистор R0 приставки ФЛС. Один из выводов резистора подсоедините к выходу элемента ТТЛ, другой соедините с общим выводом приставки (нагрузка на землю). Установите максимальное сопротивление R0 на приставке ФЛС.

5. При получении нагрузочной характеристики один студент красным щупом касается точки U_ВЫХ и черным щупом – верхнего вывода сопротивления R0 на приставке. Другими словами, амперметр включен в выходную цепь.

6. Подключите U_ВЫХ к AI0+, вывод GROUND (53) – к AI0-. Запустите SCOPE.exe, выберите AI0 в качестве источника сигнала, нажмите «пуск» и наблюдайте выходное напряжение схемы на экране осциллографа.

7. Значение SUPPLY+ (U_ВХ) в этом эксперименте остается неизменным и равным U¹.

8. Постепенно уменьшая нагрузочное сопротивление, зафиксируйте нагрузочный ток, при котором напряжение на выходе станет равно заданному значению U⁰_МАКС.

9. По результатам измерений постройте график.

4. Снять осциллограммы импульсных сигналов на входе и выходе исследуемой схемы. Измерить динамические параметры t⁰¹, t¹⁰, t_p, t_зр⁰¹, t_зр¹⁰ для ненагруженной схемы.

5. Получить зависимости динамических параметров схемы в зависимости от величины емкостной нагрузки.

6. Снять совмещенные осциллограммы напряжения на сопротивлении в цепи питания и импульсного сигнала на выходе элемента.

После выполнения бригадного задания каждый студент индивидуально выполняет УИРС.
