4. Измерение динамических параметров сигнала при отсутствии нагрузки на выходе схемы (Рис. 4 .32).

1. Общий вывод приставки ФЛС соедините с гнездом GROUND (53).

2. Подайте +Е­_п (+5 В) на коллекторное сопротивление, для этого используйте гнездо +5V (54).

3. Запустите приложение VPS.exe (регулируемый блок питания), в части окна «питание-» установите значение ‑Е_б = -5 В. Соедините соответствующий вывод приставки с гнездом SUPPLY- (50).

4. Запустите приложение FGEN.exe (функциональный генератор), в части окна «параметры сигнала» установите прямоугольную форму сигнала, частоту 100 кГц, амплитуду 5 В, смещение 2,5 В, в части окна «маршрут сигнала» выберите «макетная плата».

5. Запустите приложение NI SCOPE Soft Front Panel PCI-5114, ярлык на которое имеется в меню Пуск-Все программы-National Instrument. Подробную инструкцию по работе с PCI-5114 читайте в разделе Модульный цифровой осциллограф NI PCI-5114. Порядок использования.

6. Соедините вывод приставки U_ВХ с гнездом FGEN (33).

7. Соедините гнездо FGEN (33) с гнездом BNC1+ (42).

8. Соедините вывод приставки U_ВЫХ c гнездом BNC2+ (44).

9. Соедините гнезда BNC1- (43) и BNC2- (45) с гнездом GROUND (53).

10. Расположите канал 0 над каналом 1 на экране осциллографа. В качестве источника запуска используйте канал 0.

11. Используя курсорные вычисления, измерьте динамические параметры ФЛС t⁰¹, t¹⁰, t_Р, t_ЗР⁰¹, t_ЗР¹⁰, наблюдая сигналы на входе и выходе ненагруженной схемы.

12. В отчет включите все полученные скриншоты осциллограмм.

Рис. 4.32. Схема измерения динамических параметров

5. Получение зависимости динамических параметров сигнала на выходе схемы от величины емкостной нагрузки (Рис. 4 .33).

Повторите все пункты части 4, подключив к выводу приставки U_ВЫХ конденсаторы номинала порядка 300 пФ и выше. Для параллельного соединения конденсаторов используйте горизонтальные шины макетной платы.

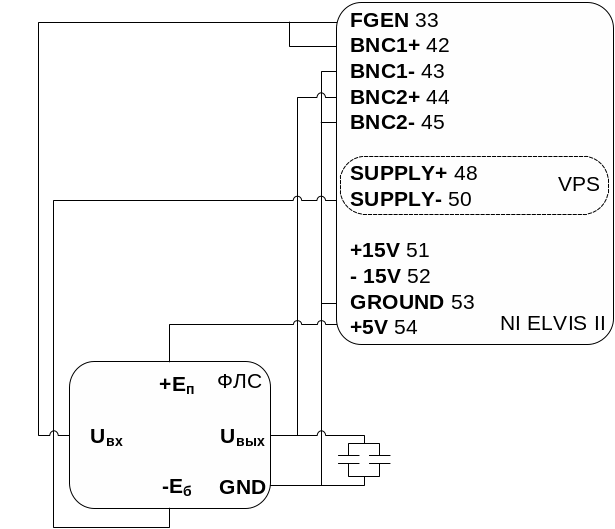

Рис. 4.33. Схема измерения динамических параметров с подключенной емкостной нагрузкой

После выполнения бригадного задания каждый студент индивидуально выполняет УИРС.

Содержание отчета

Бригадное задание

1. По экспериментальной ХВВ определить величины U⁰_ГР, U¹_гp, вычислить U⁰_n и Uⁱ_п и результаты записать в табл. 3.2.2. Сравнить с вычисленными значениями помехоустойчивости.

2. По экспериментально снятой входной характеристике определить I¹_ВХ.

3. По экспериментальной выходной характеристике определить I_{НАГРМАКС}. Вычислить n, полученное на основании экспериментальных данных. Вписать в табл. 3.2.1. Сравнить с вычисленными значениями.

4. Указать на экспериментально снятых осциллограммах величины замеренных динамических параметров схемы. Вписать в табл. 3.2.3. Сравнить с вычисленными значениями.

5. Построить зависимости параметров сигнала на выходе ФЛС t⁰¹, t¹⁰, t_Р, t_ЗР⁰¹, t_ЗР¹⁰ от емкостной нагрузки и оценить ее влияние на максимальную частоту работы схемы.
