Порядок выполнения работы
Приведен пример для собранной схемы с параметрами: n-p-n транзистор, +ЕП = +5 В, -Еб = -5 В.
Соберите схему на приставке ФЛС.
Включите рабочую станцию.
Включите питание макетной платы.
Совместно всей бригадой выполняются следующие пункты лабораторной работы:
Статика
Общий вывод приставки ФЛС соедините с гнездом GROUND (53)42.
Подайте +ЕП (+5 В) на коллекторное сопротивление, для этого используйте гнездо +5V (54).
Запустите приложение VPS.exe (регулируемый блок питания), в части окна «питание-» установите значение ‑ЕБ = -5 В. Соедините соответствующий вывод приставки с гнездом SUPPLY- (50).
Запустите приложение DMM.exe (цифровой мультиметр).
Расположите окна VPS и DMM рядом на экране.
1. Получение передаточной характеристики (хвв) для ненагруженной схемы (Рис. 4 .29).
В части окна «питание+» приложения VPS установите первоначальное значение UВХ = 0 В. Соедините соответствующий вывод приставки с гнездом SUPPLY+ (48).
В части окна «параметры измерения» приложения DMM выберите «постоянное напряжение» (режим вольтметра). Подключите черный щуп к разъему COM, красный щуп – к разъему V рабочей станции (разъемы находятся слева на корпусе).

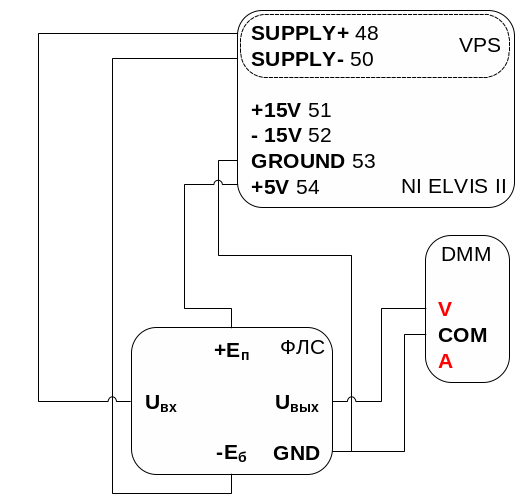

При снятии ХВВ один студент черным щупом касается общего вывода приставки и красным щупом – вывода UВЫХ приставки.
Другой студент изменяет значение SUPPLY+ (UВХ) поворотом ручки «Variable Power Supply 0V…+12V», снимает показания VPS и DMM и фиксирует значения UВХ и UВЫХ в таблице.
Целесообразно при увеличении UВХ до U1 и далее (но не больше +ЕП) особо отметить точку резкого уменьшения UВЫХ, а затем при уменьшении UВХ отметить точку резкого увеличения UВЫХ. Это позволит точнее определить граничные параметры U0ГР, U1ГР.
По результатам измерений строится график ХВВ, и определяются экспериментальные параметры U0ГР, U1ГР.
Рис. 4.29. Схема эксперимента по снятию передаточной характеристики
2. Получение входной характеристики IВХ = f(UВХ) (Рис. 4 .30).
В части окна «питание+» приложения VPS установите первоначальное значение UВХ = 0 В.
В части окна «параметры измерения» приложения DMM выберите «постоянный ток» (режим амперметра). Подключите черный щуп к разъему COM, красный щуп – к разъему A рабочей станции (разъемы находятся слева на корпусе).

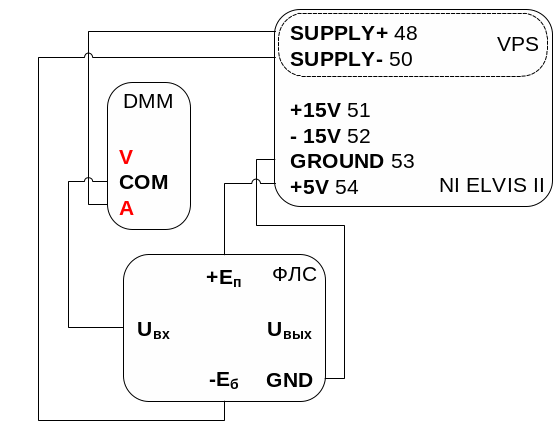

При получении входной характеристики один студент красным щупом касается гнезда SUPPLY+ (48) и черным щупом – вывода UВХ приставки. Другими словами, амперметр включаем во входной цепи.
Другой студент изменяет значение SUPPLY+ (UВХ) поворотом ручки «Variable Power Supply 0V…+12V», снимает показания VPS и DMM и фиксирует значения UВХ и IВХ.
По результатам измерений строится график IВХ = f(UВХ).
Рис. 4.30. Схема эксперимента по снятию входной характеристики
3. Получение выходной (нагрузочной) характеристики UВЫХ = f(IНАГР) (Рис. 4 .31).
В части окна «питание+» приложения VPS установите значение UВХ=U0. Соедините соответствующий вывод приставки с гнездом SUPPLY+ (48).
В части окна «параметры измерения» приложения DMM выберите «постоянный ток» (режим амперметра). Подключите черный щуп к разъему COM, красный щуп – к разъему A рабочей станции (находятся слева на корпусе).
Убедитесь в наличии на выходе схемы напряжения логической единицы, UВЫХ≥U1.
Установите максимальное сопротивление R0 на приставке ФЛС. Нижний вывод сопротивления R0 соедините с общим выводом приставки (нагрузка на землю).
При получении нагрузочной характеристики один студент красным щупом касается точки UВЫХ и черным щупом – верхнего вывода сопротивления R0 на приставке. Другими словами, амперметр включен в выходную цепь.
Подключите UВЫХ к AI0+, вывод GROUND (53) – к AI0-. Запустите SCOPE.exe, выберите AI0 в качестве источника сигнала, нажмите «пуск» и наблюдайте выходное напряжение на экране осциллографа.
Значение SUPPLY+ (UВХ) в этом эксперименте остается неизменным и равным U0.
Постепенно уменьшая нагрузочное сопротивление, зафиксируйте нагрузочный ток, при котором напряжение на выходе уменьшилось до U1МИН.
По результатам измерений постройте график.
Рис. 4.31. Схема эксперимента по снятию выходной характеристики UВЫХ=f(Iн) (нагрузка подключена на землю)
Динамика
