Порядок использования осциллографа с1-99

1. Включить осциллограф тумблером «сеть». Подождать прогрева в течение нескольких минут.

2. Установить ручки «яркость», «фокус», «шкала» в требуемые положения для получения четкого изображения на экране.

3. Если луча нет на экране, перевести ручку «яркость» в крайнее правое положение, нажать «поиск луча», ручками «↔» и «↕» найти луч и переместить его в рабочую область экрана.

4. Подать измеряемый сигнал на вход одного из каналов осциллографа. Рекомендуется экран кабеля подключать к выводу «земля» на макетной плате.

5. Установить трехпозиционный переключатель в положение «земля» и ручкой вертикального смещения установить положение нулевого уровня в соответствии с требованиями эксперимента. Установить трехпозиционный переключатель в положение «потенциальный вход» (вход наблюдения сигналов с постоянной составляющей).

6. Ручкой «усиление» установить цену деления вертикальной шкалы так, чтобы сигнал отображался полностью. Необходимо помнить, что цена деления вертикальной шкалы равна установленной, только если центральная ручка плавного усиления находится в крайнем правом положении.

7. Ручкой «длительность» установить цену деления горизонтальной шкалы. Центральная ручка должна находиться в крайнем правом положении.

8. Для получения устойчивого изображения необходимо использовать ждущую развертку, для исследования взаимного расположения сигналов – внешнюю синхронизацию. Последний режим рекомендуется применять в большинстве экспериментов. Для этого:

На разъем «синхр» подать внешний запускающий сигнал

Переключатель «внутр-внеш» поставить в положение «внеш 1:1»

Повернуть ручку «уровень» в крайнее левое положение

Повернуть ручку «стаб» влево до срыва изображения на экране (на 5-10° левее точки срыва).

Вращая ручку «уровень» добиться устойчивого изображения. Если это не получится, то следует немного повернуть вправо ручку «стаб» и ручкой «уровень» добиться полной устойчивости изображения.

3.8.Краткие сведения о платах ni pci-6533 и cb-68lpr

Взаимодействие с платой цифрового ввода/вывода NI PCI-6533 возможно только через среду LabVIEW.

RTSI³⁹ – шина синхронизации, разработанная National Instruments, и соединяющая непосредственно DAQ устройства с помощью разъемов в верхней части устройств, и использующаяся для более точной синхронизации их действий.

Основные характеристики платы цифрового ввода/вывода NI PCI-6533:

• 32 линии ввода/вывода;

• 4 линии вывода/управления

• 4 линии ввода/статуса

• 20 МГц;

• совместимость: 5 В ТТЛ, КМОП.

• память: 16-sample FIFO

• триггеры: по нарастанию, по спаду, по цифровой последовательности (обнаружение совпадения по выбранным битам)

• минимальная ширина импульса для триггеров по фронту: 10 нс

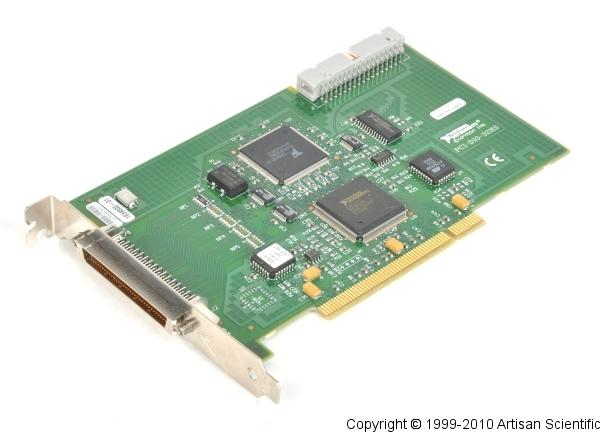

Рис. 2.14. Плата цифрового ввода/вывода NI PCI-6533

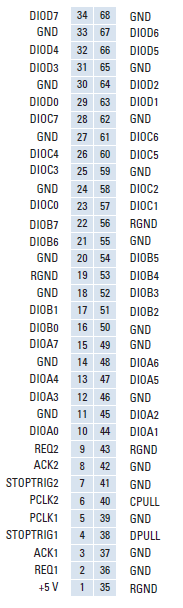

Рис. 2.15. Назначение выводов платы цифрового ввода/вывода PCI-6533

Названия входов	Тип входов	Описание входов
DIOAx, DIOBx, DIOCx, DIODx	Данные	Цифровой вход/выход
REQ1, REQ2, ACK1, ACK2	Управление	Подтверждение связи, синхронизация и триггер
STOPTRIG1, STOPTRIG2	Управление	Триггер
PCLK1, PCLK2	Управление	Синхронизация подтверждения связи
CPULL, DPULL	Включение питания	Определение состояния линий питания

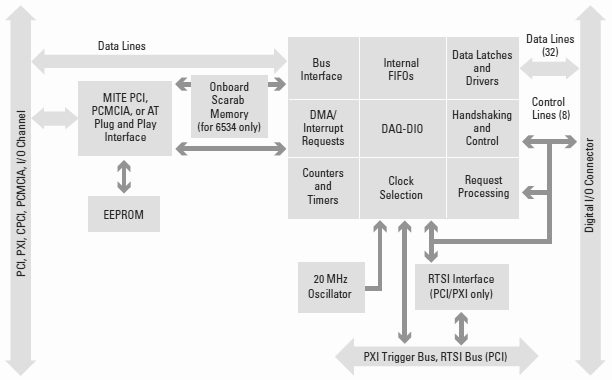

Рис. 2.16. Блок-схема платы цифрового ввода/вывода PCI-6533

К плате цифрового ввода/вывода NI PCI-6533 посредством кабеля типа SH68-68 подключается соединительный блок CB-68LPR⁴⁰ (рис. 2.17). CB-68LPR снабжен 68 винтовыми клеммами для подключения к таймерам/счетчикам платы PCI-6533. Имеет разъем на 68 контактов под прямым углом для облегчения использования с CA-1000 (устройство формирования/нормирования сигнала).

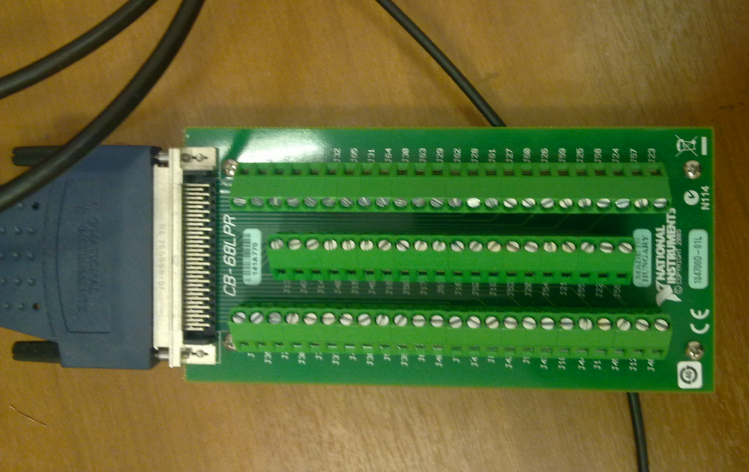

Рис. 2.17. Плата соединительного блока CB-68LPR (Unshielded 68-pin I/O Connector Block)

Рис. 2.18. 68-контактный разъем кабеля типа SH68-68 для подключения платы CB-68LPR к другим устройствам
