Порядок использования
Подключение осуществляется посредством BNC-разъема, при этом экран кабеля следует соединить с землей (общей точкой схемы), внутренний проводник – с выводом, на который подается измеряемый сигнал.
Запустить приложение NI SCOPE Soft Front Panel PCI-5114, ярлык на которое имеется в меню Пуск-Все программы-National Instruments.
Включить требуемые каналы. На данном шаге можно нажать на кнопку «Auto Setup» для автоматического определения развертки и амплитуды. При этом каналы включаются согласно установкам по умолчанию.
Выбрать источник сигнала (канал 0 или 1).
Установить в поле Coupling38 значение DC. Если нулевой уровень сигнала не совпал с маркером нуля, изменить значение на AC, и снова на DC.
Установить требуемый масштаб (по вертикали и горизонтали) и вертикальное смещение. Рекомендуется в верхней части экрана располагать входной сигнал схемы, в нижней части экрана – выходной сигнал.
Установить масштаб по амплитуде (вертикальную развертку) в соответствии с целями опыта.
Выбрать источник запуска (триггер) и установить тип запуска. Для простых экспериментов достаточно в качестве источника запуска выбрать канал 0 или 1 (запуск от сигнала, поданного на один из каналов), но имеется возможность выбора внешнего источника синхронизации (external).
Нажать на кнопку «Run».

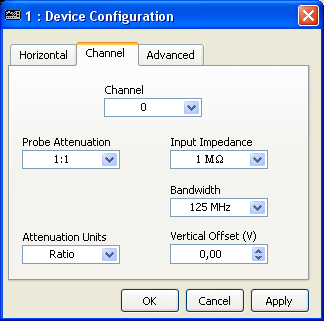

На рис. 2.11 представлено окно конфигурации осциллографа, в котором можно выбрать делитель (аттенюатор, 1:1, 1:10, 1:100, 1:1000), полосу пропускания (100 МГц или 125 МГц), входное сопротивление (50 Ом, или 1 МОм), вертикальное смещение канала.
Рис. 2.11. Скриншот окна настройка аттенюатора, полосы пропускания и вертикального смещения NI PCI-5114
Курсорные вычисления
Цифровые осциллографы позволяют проводить курсорные измерения – режим, в котором осциллограф определяет значения координат курсоров по Y или по X оси и вычисляет разницу между координатами курсоров.
Курсоры Y отображаются на экране горизонтальных линий и предназначены для измерения вертикальных параметров. Обычно они используются для измерения амплитудных параметров (напряжения).
Курсоры X отображаются на экране в виде вертикальных линий и предназначены для измерения горизонтальных параметров. Обычно они используются для измерения временных, фазовых и частотных параметров.
Для отображения окна курсорных вычислений в меню необходимо произвести следующий выбор: Utility-Show Cursors (рис. 2.12).
Имеются два режима работы курсоров: Free Dragging и Lock to Plot – возможность свободного перетаскивания курсоров или автоматическая привязка курсоров к графику.

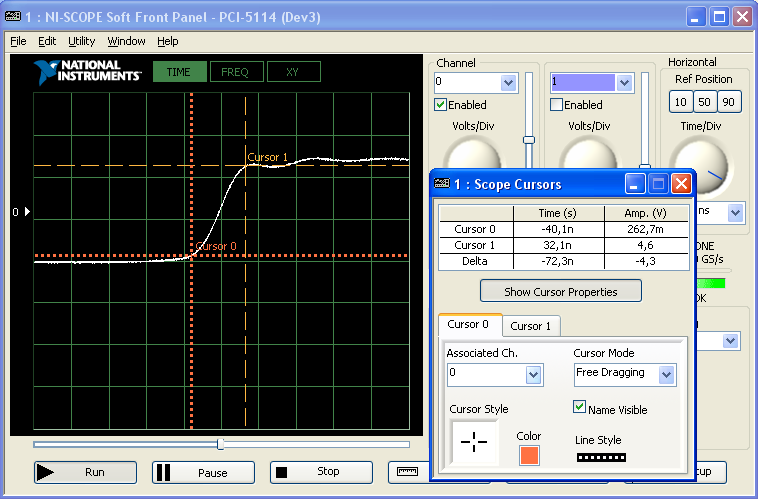

В окне курсорных вычислений постоянно отображается таблица координат курсоров (время и амплитуда) и разность между значениями. На примере ниже длительность фронта (Time: Delta) равна 72,3 нс, разность между уровнями (Amp: Delta) – 4,3 В.
Рис. 2.12. Скриншот окна осциллографа NI PCI-5114, демонстрация курсорных вычислений
3.7.Аналоговый осциллограф с1-99
С1-99 – классический аналоговый двухканальный осциллограф, позволяющий наблюдать периодические сигналы частотой до 100 МГц. Минимальная цена деления по амплитуде – 2 мВ/деление, минимальная цена деления по времени – 5 нс/деление. Осциллограф использует дисплей на базе ЭЛТ; кроме электронно-лучевой трубки, он содержит входной усилитель (для усиления слабых входных сигналов), блок вертикальной развертки, блок горизонтальной развертки, вспомогательные блоки (блок управления яркостью, калибратор длительности, калибратор амплитуды).

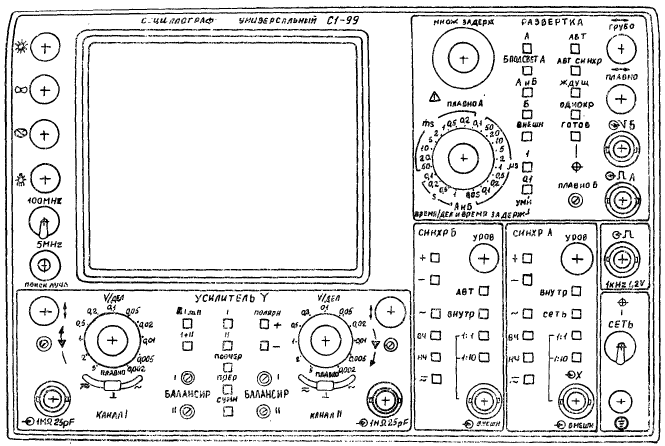

Фронтальная панель осциллографа С1-99 изображена на рис. 2.13.
Рис. 2.13. Фронтальная панель аналогового осциллографа С1-99
