3.5.Встроенный цифровой осциллограф рабочей станции (ni scope) – scope.Exe

NI ELVIS II internal SCOPE (SCOPE.exe), в дальнейшем NI SCOPE, – двухканальный цифровой осциллограф (Рис. 3 .16, Рис. 3 .17), относящийся к встроенным средствам рабочей станции и имеющий небольшую полосу пропускания (1,7 МГц). NI SCOPE имеет два канала с настройкой масштаба, вертикального смещения осциллограммы (расположения на экране) и развертки. Также есть возможность выбора источника сигнала и типа запуска. Функция автомасштабирования позволяет настроить масштаб автоматически на основании полной амплитуды AC³⁶-сигнала. Приложение SCOPE.exe позволяет использовать курсоры для точного вычисления амплитуды, длительности сигнала и других параметров. NI SCOPE использует АЦП рабочей станции (ADC на Рис. 3 .16). Максимальная частота дискретизации – 1,25 МГц. При одновременной работе двух каналов максимальная частота дискретизации не превышает 500 кГц для каждого канала.

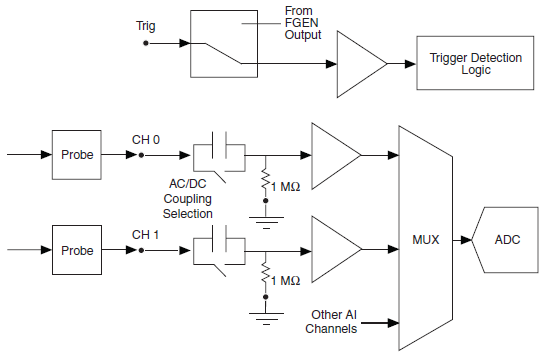

Рис. 3.16. Функциональная схема встроенного цифрового осциллографа NI SCOPE

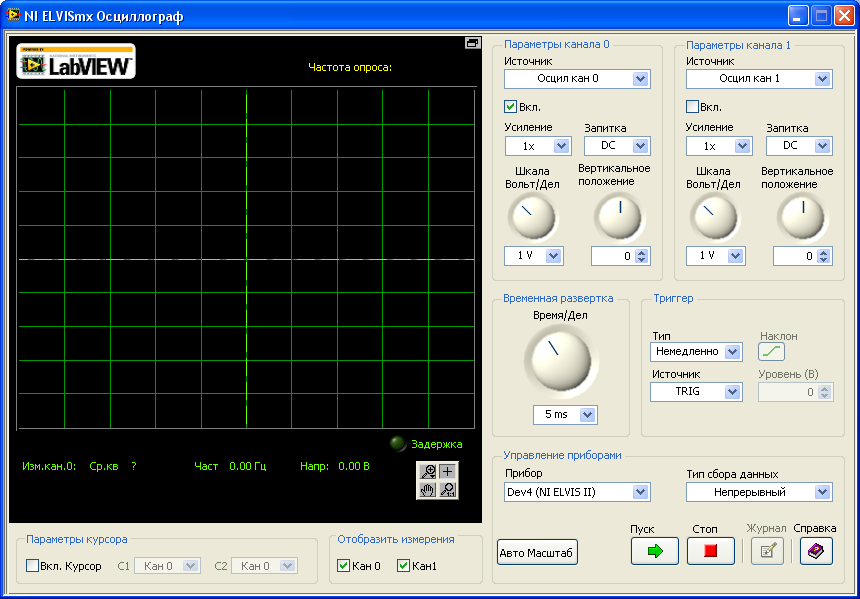

Рис. 3.17. Скриншот окна осциллографа NI SCOPE

Порядок использования встроенного осциллографа ni scope

1. При использовании подключения посредством BNC разъема экран кабеля следует соединить с землей макетной платы, внутренний проводник – с выводом, на который подается измеряемый сигнал.

Возможно также подключение через аналоговые входы AI0±, AI1±, … , AI7±. Мы проводим измерения с общим заземленным проводом, поэтому вывод AI- следует соединить с землей, на вывод AI+ подать измеряемый сигнал.

2. Запустить приложение SCOPE.exe, расположенное в каталоге C:\Documents and Settings\student\Рабочий стол\приборы.

3. Включить требуемые каналы.

4. Выбрать источник сигнала.

5. Установить требуемый масштаб, вертикальное смещение. Рекомендуется сверху располагать сигнал на входе схемы, снизу – сигнал на выходе схемы.

6. Установить масштабы вертикальной и горизонтальной развертки в соответствии с целями опыта.

7. Выбрать источник запуска (триггер) и установить тип запуска.

8. Нажать на пиктограмму «пуск».

3.6.Модульный цифровой осциллограф ni pci-5114

Высокоскоростной цифровой двухканальный осциллограф с разрешением 8 бит, полосой пропускания 125 МГц, глубиной памяти 8 Мб на канал, частотой дискретизации до 250 МГц в реальном времени, до 5 ГГц при использовании случайной чередующейся выборки (в эквивалентном режиме). Внешний вид платы показан на Рис. 3 .18. Взаимодействие с ПК осуществляется посредством PCI-разъема. При использовании 20 МГц фильтра для уменьшения шума предполагается, что полезный сигнал не будет превышать 20 МГц (Рис. 3 .19).

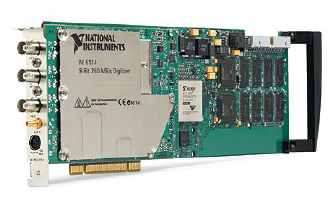

Рис. 3.18. Внешний вид платы NI PCI-5114

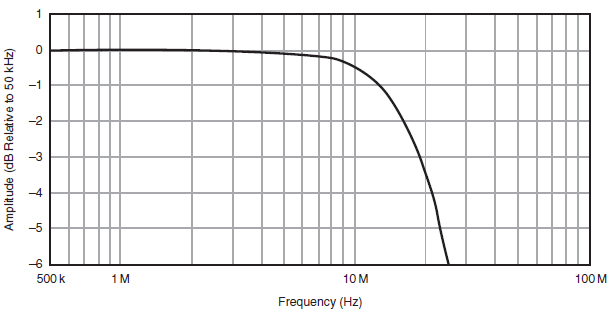

Рис. 3.19. Приблизительный вид амплитудно-частотной характеристики (АЧХ) модульного цифрового осциллографа PCI-5114 при использовании 20 МГц фильтра

На Рис. 3 .20 показаны CH 0, CH1 – стандартные BNC разъемы для аналоговых сигналов, оцифровки данных и запуска измерений, TRIG – стандартный BNC разъем внешнего аналогового запуска измерений, его входной сигнал оцифровывается с разрешением 8 бит, но недоступен для других

Рис. 3.20. Фронтальная панель платы модульного цифрового осциллографа PCI-5114

Табл. 3.7. Описание разъемов платы PCI-5114

Разъем	Описание	Функция
CH 0, CH 1	Стандартный BNC разъем	Аналоговые входные сигналы; оцифровка данных и запуск измерений
TRIG	Стандартный BNC разъем	Разъем внешнего аналогового запуска измерений, входной сигнал не может быть оцифрован
CLK IN	Стандартный SMB37 разъем	Вход внешней синхронизации (синхронизации таймера дискретизации)
AUX I/O	mini-DIN разъем на 9 выводов	Доступ к универсальным линиям синхронизации/запуска PFI0, PFI1 (Рис. 3 .21)

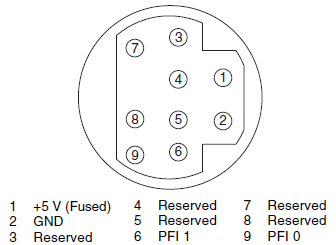

Рис. 3.21. Назначения выводов разъема AUX IN/OUT

На рис. 2.9 и 2.10 приведены два режима отображения окна осциллографа PCI-5114. При выборе второго режима необходимо перед заданием вертикального смещения осциллограммы выбрать канал.

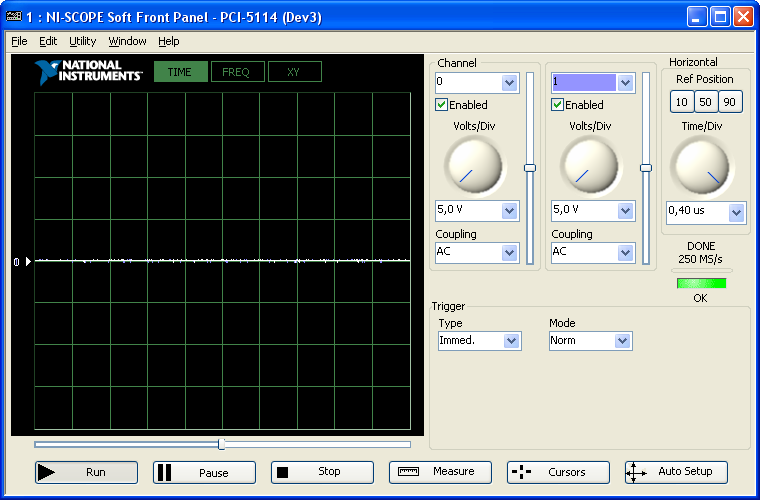

Рис. 2.9. Скриншот окна осциллографа NI PCI-5114, режим 1

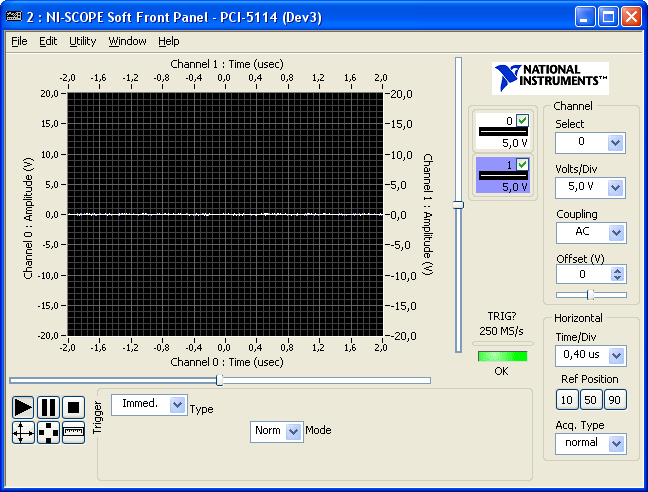

Рис. 2.10. Скриншот окна осциллографа NI PCI-5114, режим 2
