3.3.Цифровой мультиметр (Digital MultiMeter, dmm) – dmm.Exe
Цифровой мультиметр (Рис. 3 .15) используется для следующих измерений и задач:
Напряжение (постоянное и переменное)
Ток (постоянный и переменный)
Сопротивление
Емкость
Индуктивность
Проверка диодов
Прозвонка цепей33
Для измерения напряжения, тока, сопротивления, проверки диодов и прозвонки цепей используются 3 banana-разъема34, расположенные на левом торце рабочей станции, они обозначены как VΩ, A и COM. Для измерения напряжения, сопротивления, проверки диодов и прозвонки цепей подключайте щупы к выводам VΩ и COM. Для измерения тока пользуйтесь выводами A и COM.
Для измерения емкости и индуктивности используются выводы анализатора импеданса, DUT+ и DUT-35, расположенные на макетной плате.

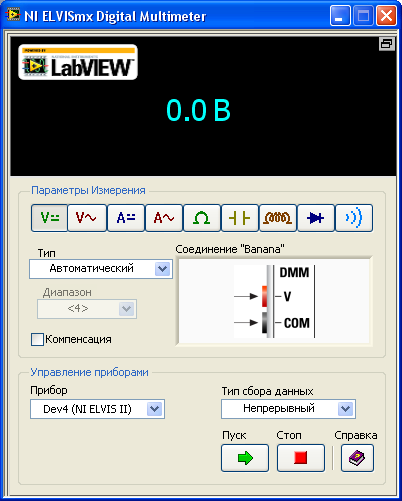

Рис. 3.15. Скриншот окна цифрового мультиметра
Порядок использования цифрового мультиметра
Запустить приложение DMM.exe, расположенное в каталоге C:\Documents and Settings\student\Рабочий стол\приборы.
Подключить имеющиеся щупы к разъемам в соответствии с требуемым характером измерений.
В ряду пиктограмм параметров измерений выбрать требуемый характер измерений.
Нажать на пиктограмму «пуск».
3.4.Осциллографы, используемые в лаборатории «Схемотехника»
В лаборатории схемотехники имеется три осциллографа:
Осциллограф С1-99 представляет собой двухканальный аналоговый осциллограф.
Internal oscilloscope (SCOPE) является двухканальным цифровым осциллографом в составе аппаратуры и ПО рабочей станции.
Модульный двухканальный цифровой осциллограф NI PCI-5114 представляет собой плату в составе системного блока.
В Табл. 3 .6 осциллографы сравниваются по таким параметрам, как разрешение, цена деления, полоса пропускания, погрешность измерения, частота дискретизации. С учетом возможностей стоит отметить, что NI SCOPE непригоден для измерений временных параметров современных ТТЛ и КМОП схем, он позволяет только оценить форму сигнала и частоту.
Табл. 3.6. Сравнение основных параметров осциллографов лаборатории схемотехники
Модель |
NI SCOPE |
NI PCI-5114 |
С1-99 |
Количество каналов |
2 |
2 |
2 |
Входное сопротивление и емкость |
1МОм || 25пФ |
50Ом ± 1,5%; 1МОм ± 1% || 26пФ (программный выбор) |
1МОм || 25пФ |
Разрешение |
16 бит |
8 бит |
- |
Цена деления, В/деление |
10 мВ/дел |
50 мкВ/дел |
2 мВ/дел |
Цена деления, с/деление |
5 мкс/дел |
0,4 мкс/дел |
5 нс/дел |
Полоса пропускания |
1,7 МГц |
125 МГц; 100 МГц для Vpk‑pk=40 мВ |
100 МГц |
Предельная полоса пропускания фильтра |
- |
20 МГц |
- |
Основная погрешность измерения |
±2% |
±1,5% |
±3,5% |
Частота дискретизации в реальном времени |
от 0,00465 Гц до 1,25 МГц (1 канал) до 500 кГц (2 канала) |
от 3,815 кГц до 250 МГц |
- |
Частота дискретизации случайных чередующихся выборок (эквивалентный режим) |
- |
от 250 МГц до 5 ГГц с шагом 250 МГц |
- |
Наработка на отказ, ч |
- |
- |
6000 |
Время до калибровки |
1 год |
2 года |
2 года |
