Стационарные установки и комплексы рк

Стационарные приборы (установки) РК – это функционально и конструктивно объединенные комплексы измерительных и вспомогательных устройств, расположенных в одном месте и выполняющих измерение одной или нескольких величин, а также первичную обработку результатов измерений и выдачу результатов наблюдателям.

Установка РЗГ-04-01 представляет собой (рис. 4.5) радиометр для измерения удельной поверхностной активности загрязненной одежды персонала во время прохода через проходную. Она относится к классу индикаторных приборов. Принцип действия установки основан на накоплении числа импульсов, поступающих от блоков детектирования гамма-излучения в течение 2 с, и сравнении этого числа с заранее набранным числом импульсов фона и некоторым пороговым значением.

Многоканальная установка РЗБ-04-04 предназначена для контроля и сигнализации о загрязнении одежды и участков тела человека бета-активными веществами. В установках-радиометрах РКС-02 «Кордон» в качестве детектора применяются сцинтилляторы, которые позволяют повысить чувствительность и производить контроль практически со всей измеряемой поверхности.

Рис. 4.5. Внешний вид радиометров РКС-02 «Кордон» и РЗБ-04-04

С целью совершенствования измерений объемной активности аэрозолей в воздухе рабочих зон выполнена замена устаревших радиометров КРК-1 на FHT 770S.

Измерение удельной объемной активности вета-аэрозолей и соединений йода в воздухе помещений АЭС на большинстве станций осуществляется с помощью прибора КРК-1. Взамен его предложен прибор FHT 770S (рис. 4.6), отличающийся типом детектора (применен проточный детектор), более совершенной системой пробоотбора и более высокой чувствительностью и точностью измерений (табл. 4.6).

Таблица 4.6

Сравнительные технические характеристики крк-1 и fht 770s

Параметр	КРК-1	FHT 770S
Тип счётчика	Газоразрядный	Проточный
Минимальная измеряемая активность за 100 с (Бк)	1,11	1,05
Минимальная измеряемая активность за 1000 с (Бк)	0,315	0,27
Погрешность, %	50	30
Чувствительность, К1000 (1/Бк·с)	0,1061	0,085
Чувствительность, К100(1/Бк·с)	0,1086	0,34

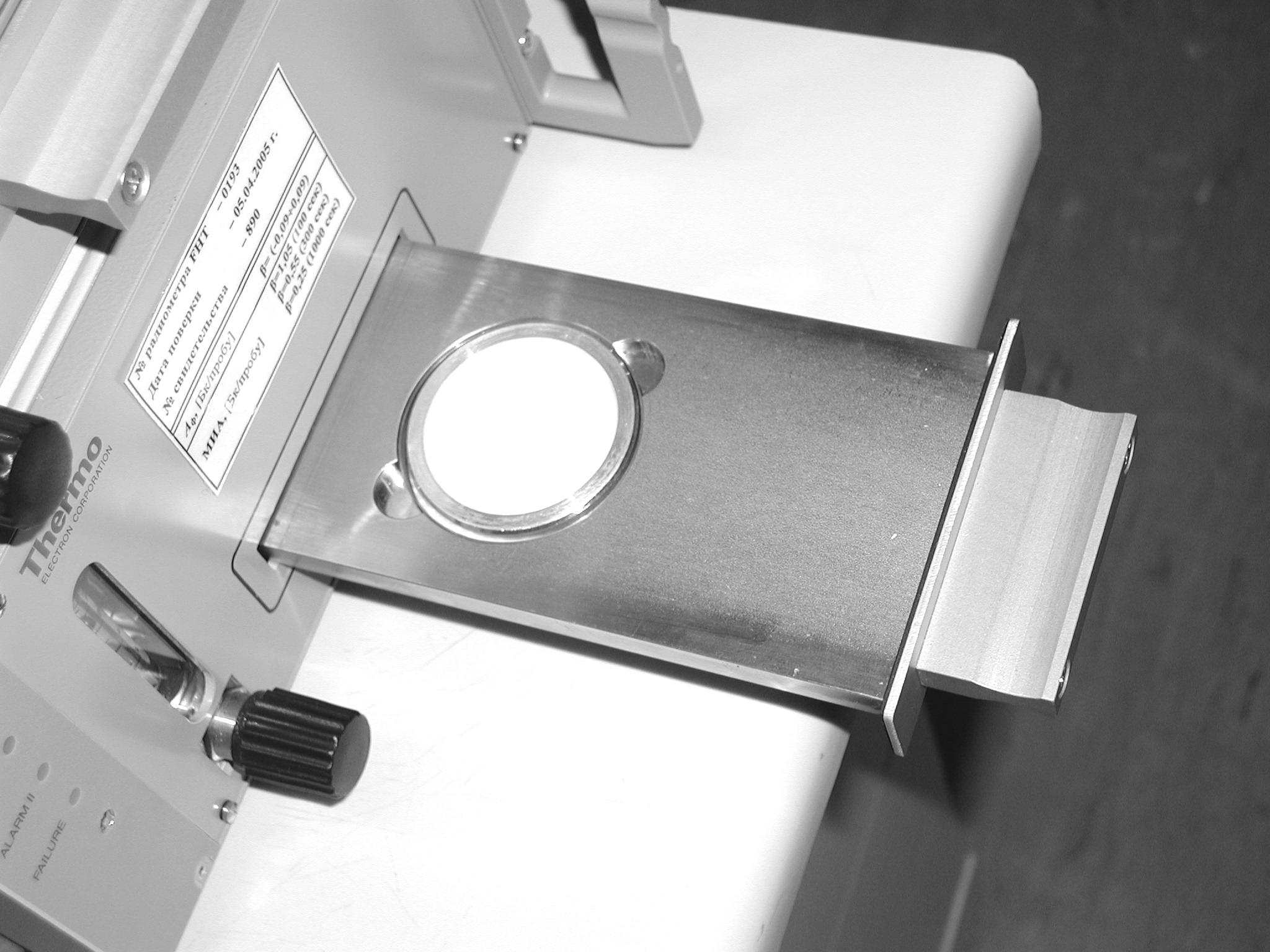

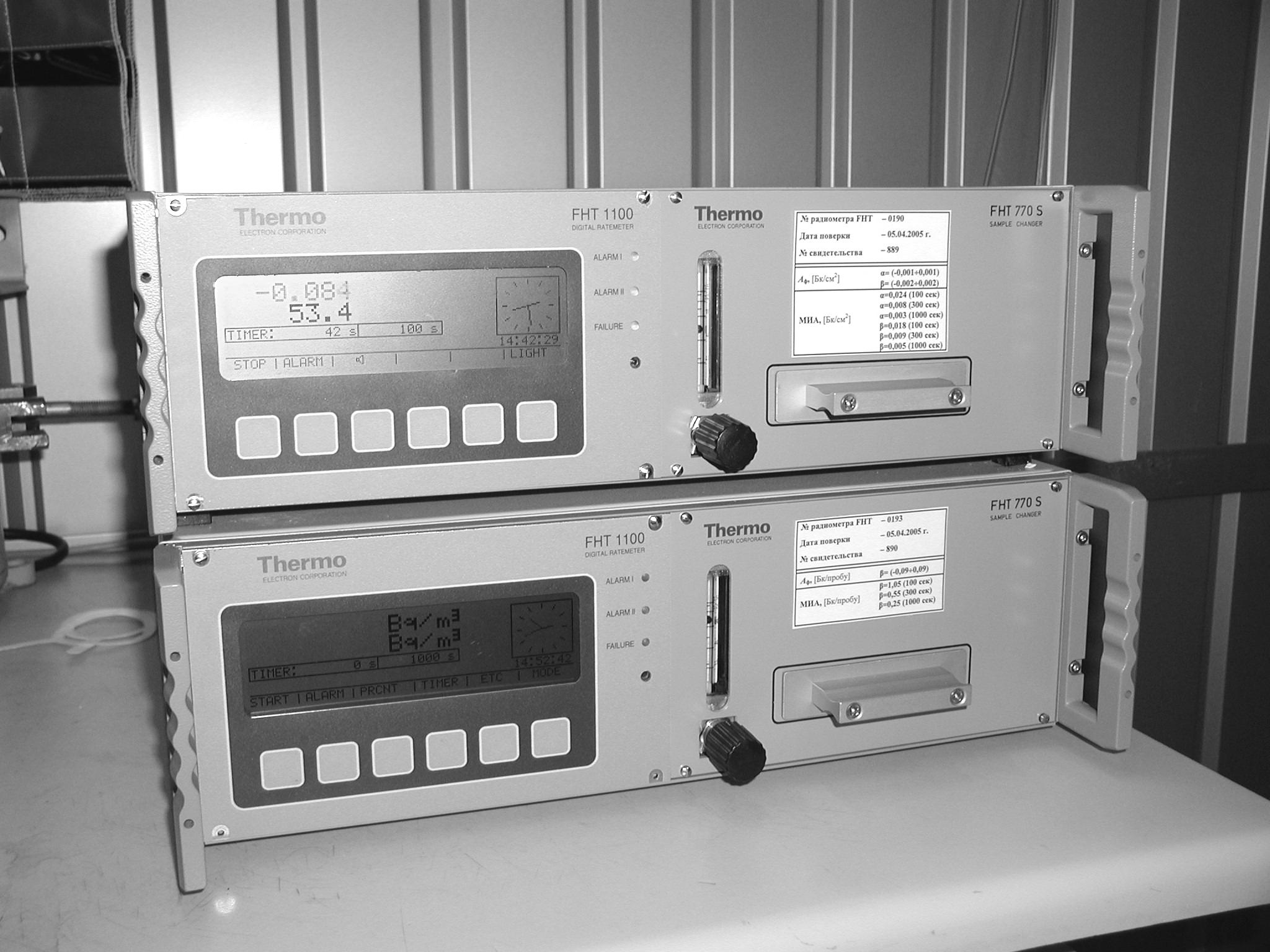

Рис. 4.6. Альфа, бета-радиометр FHT 770S для определения удельной объемной активности вета-аэрозолей и соединений йода в воздухе помещений АЭС

Установка внутреннего дозиметрического контроля «СИЧ-СКАНЕР» определяет (рис. 4.7) содержание радионуклидов в отдельных органах (легкие, желудочно-кишечный тракт, щитовидная железа, все тело) и дозы внутреннего облучения.

Установка «СИЧ-СКАНЕР» имеет полупроводниковый детектор, что с высокой чувствительностью позволяет определять в организме содержание следующих радионуклидов: ⁵¹Cr, ⁵⁴Mn, ⁵⁹Fe, ⁵⁸Co, ⁶⁰Co, ⁶⁵Zn, ⁹⁵Zr, ⁹⁵Nb, ^99mTc, ¹⁰³Ru, ^110mAg, ¹³²Te, ¹³¹I, ¹³²I, ¹³⁴Cs, ¹³⁷Cs, ¹⁴⁰Ba, ¹⁴¹Ce, ¹⁴⁴Ce.

Установка обладает высокой точностью измерения и низким значением измеряемой минимальной активности радионуклидов (МДА). К прибору прилагается в компьютерных кодах методика для расчета доз внутреннего облучения, обусловленных поступлением в организм радионуклидов.

Данные по внутреннему облучению могут храниться как в электронном виде на сервере объединенной АСУ, так и в виде отчетов на бумажном носителе. Информация о дозах внутреннего облучения поступает на сервер и доступна пользователям в режиме реального времени.

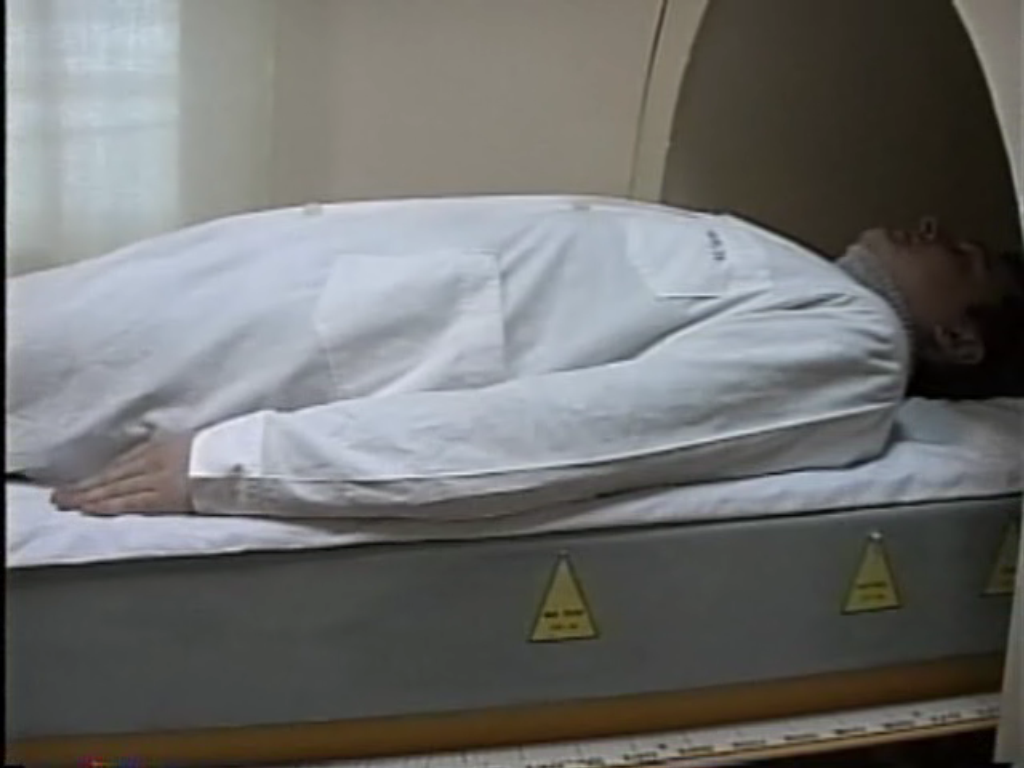

Рис. 4.7. Установка внутреннего дозиметрического контроля «СИЧ-СКАНЕР»

Установка радиационного контроля «СИЧ-Экспресс» предназначена для измерения активности внутренних органов персонала (рис. 4.8).

Она отличается высокой пропускной способностью – 15 чел/час. Позволяет определять в организме радионуклиды:

⁵⁴Mn,⁶⁰Co, ¹³¹I, ¹³⁴Cs, ¹³⁷Cs.

Рис. 4.8. Дозиметр внутреннего облучения «СИЧ-ЭКСПРЕСС

Прибор обладает хорошей чувствительностью благодаря трем сцинтилляционным детекторам.

Определяемая минимальная активность радионуклидов составляет для

• ¹³⁷Cs – 180 Бк;

• ¹³⁴Cs – 162 Бк;

• ¹³¹I – 40 Бк;

• ⁵⁴Mn – 233 Бк;

• ⁶⁰Co – 146 Бк.
