Метрологические характеристики дозиметров комплекта кдт-02м

Параметр дозиметра	ДПГ-02, ДПС-11	ДПГ-03
Диапазон измеряемых доз, Гр (Р)	1*10-3 - 10 (0,1 – 1000)	5*10-5 - 10 (0,005 – 1000)
Основная погрешность, %	± (15 + 2/Ри)	± (15 + 2/Ри)
Энергетическая зависимость чувствительности	±30 % в диапазоне энергий от15 до 3 МэВ	±30 % в диапазоне энергий от15 до 3МэВ
Фединг (потеря информации), %	5 за год	35 за квартал
Многократность использования	300 циклов	300 циклов
Габариты и масса дозиметра	80 : 55 : 10 мм, < 40 г	80 : 55 : 10 мм, < 40 г

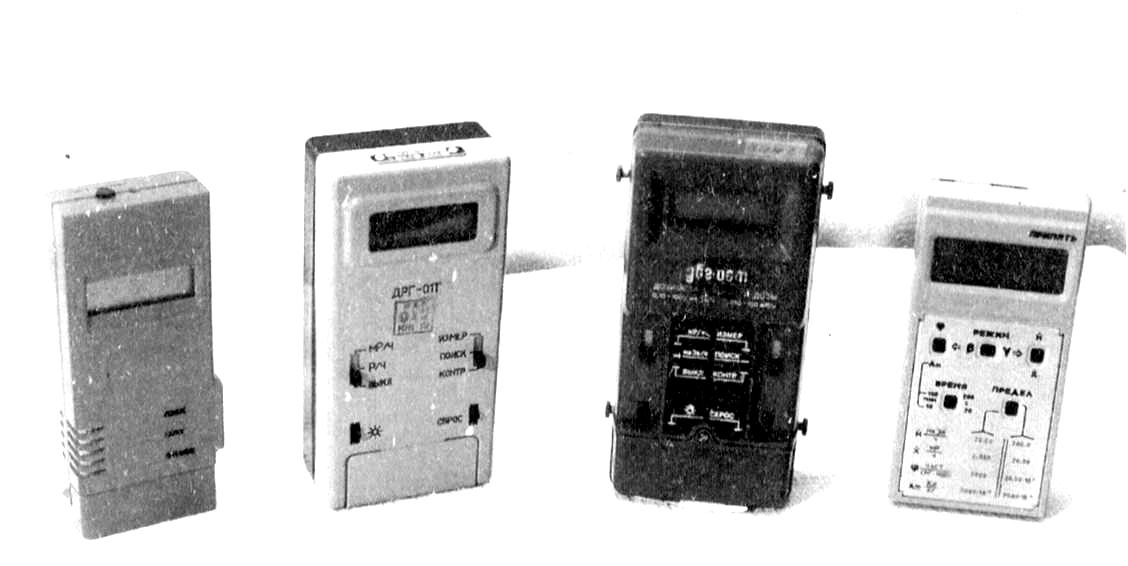

Рис. 4.2. Переносные дозиметры: ДКС-04, ДРГ-01Т,

ДБГ-06М, «Припять»

Диапазон измерения ДРГ-01Т составляет 28 нГр/с-280 мГр/с (1 мР/час - 1 Р/час). Диапазон измерения приборов ДРГЗ от 0 до 30 мкГр/с, в зависимости от типа прибора.

Универсальный дозиметр-радиометр МКС-01Р (рис. 4.3) позволяет производить измерение эквивалентной дозы и мощности эквивалентной дозы фотонного и нейтронного излучений, плотности потока и флюенса бета-частиц, альфа-частиц и потока нейтронов.

В состав дозиметра-радиометра МКС-01Р входят блоки детектирования дозы и мощности дозы альфа, бета, гамма и нейтронного излучений.

Метод измерения основан на применении сцинтиллятора различного типа для регистрации определенного вида излучения.

В стальном цилиндрическом корпусе блока детектирования размещены ФЭУ-93 в магнитной защите со световодом и блок питания ФЭУ. У переднего торца корпуса находится комбинированный сцинтиллятор (ZnS (Ag) – полистирол). В пульте размещены экранированный усилитель постоянного тока, переменный резистор «Установка нуля», переключатели, стрелочный прибор и блок стабилизации напряжения

Рис. 4.3. Универсальный дозиметр-радиометр МКС-01Р

Дозиметр-радиометр ДКС-96 состоит из пульта и 14 типов блоков детектирования, полностью обеспечивающих выполнение всех задач дозиметрического и радиометрического контроля рабочих мест, окружающей среды и установок. С экономической точки зрения привлекательным является возможность постепенного дооснащения прибора дополнительными блоками детектирования по мере необходимости.

Назначение дозиметра-радиометра ДКС-96:

• измерение дозы и мощности амбиентной эквивалентной дозы непрерывного и импульсного рентгеновского и гамма-излучения;

• измерение плотности потока альфа-излучения и бета-излучения;

• измерение дозы и мощности эквивалентной дозы нейтронного излучения;

• измерение плотности потока гамма-излучения;

• поиск и локализация радиоактивных источников;

• измерение потока и мощности экспозиционной дозы гамма-излучения в скважинах и жидких средах;

• радиационная съемка местности с привязкой к географическим координатам с датчиком GPS и использование в качестве пересчетного устройства.

Прибор состоит из пульта и сменных блоков детектирования, которыми комплектуется по выбору заказчика. Пульт может быть поставлен в двух исполнениях: УИК-02 и УИК-04, по выбору потребителя позволяет автоматически определять тип подключенного блока детектирования и выдает показания в соответствующих единицах измерения.

Имеет энергонезависимую память на 2000 записей с последующим чтением записанных данных на табло или персональном компьютере. Кабель связи с компьютером и программное обеспечение поставляются по требованию заказчика.

Имеет режим измерения фона (альфа, бета и рентгеновскими блоками детектирования) с последующим вычитанием измеренного значения из результата измерения. Имеет пороговые уставки, изменяемые пользователем во всем диапазоне измерения.

Режимы измерения:

• с выбранным пользователем временем измерения;

• с неограниченным временем измерения (до достижения статистической погрешности 6 %);

• измерения дозы (для гамма и нейтронных измерений);

• автоматический — с записью в память результатов с периодичностью от 1 до 60 мин;

• пересчетного устройства – счет импульсов с блока за время 10, 30, 100, 300, 1000, 3000 с;

• поисковый режим для обнаружения источников излучения по результату сравнения измеренного значения с фоном.

Вариант типа питания выбирается при заказе. По умолчанию поставляется отсек батарейного питания.

Модификации радиометра ДКС−96, например, могут быть такими как:

• ДКС-96А (с блоком детектирования БДЗА−96). Стандартный блок для измерения плотности потока альфа-частиц.

• ДКС-96Ат (с блоком детектирования БДЗА-96т). Рекомендуется для работ с неудобными объектами и для измерений альфа-загрязненности в труднодоступных местах.

• ДКС-96Б (с блоком детектирования БДЗБ-96). Предназначен для измерения плотности потока бета-излучения и оценки мощности дозы гамма-излучения.

• ДКС-96Гб (с блоком детектирования БДКС-96с). Для регистрации гамма-излучения и бета-излучения на фоне гамма-излучения (с автоматической его компенсацией).

• ДКС-96М (с блоком детектирования БДМГ-96). Основной блок для измерения мощности эквивалентной дозы гамма-излучения.

• ДКС-96Н (с блоком детектирования БДМН-96). Блок для измерения эквивалентной дозы нейтронов и мощности эквивалентной дозы нейтронов.

Для измерения загрязнения поверхностей радиоактивными веществами широко используются радиометры РУП-1. Радиометр состоит из измерительного пульта и шести сменных детекторов: альфа, бета, гамма (2 блока детектирования) и нейтронов (2 блока детектирования). Последние регистрируют плотности потоков тепловых и быстрых нейтронов. Диапазон измерения активности (10²…10⁷) Бк/c. м².

Детекторами бета- и гамма-излучений служат счетчики, а для альфа-частиц и нейтронов – сцинтиллятор ZnS (Ag). Для регистрации быстрых нейтронов сцинтиллятор заключен в оргстекло, а для тепловых – в экран из соединений бора. В них происходит ядерная реакция ¹⁰В(n,g)⁷Li, а образующиеся альфа-частицы регистрируются сцинтиллятором.

Для отбора проб аэрозолей на фильтре с целью последующего измерения активности пробы на пересчетных установках применяется портативный пробоотборник «Тайфун МС». Диапазон расхода воздуха от 0,2 л/мин до 20 л/мин, погрешность измерения расхода 5 %.

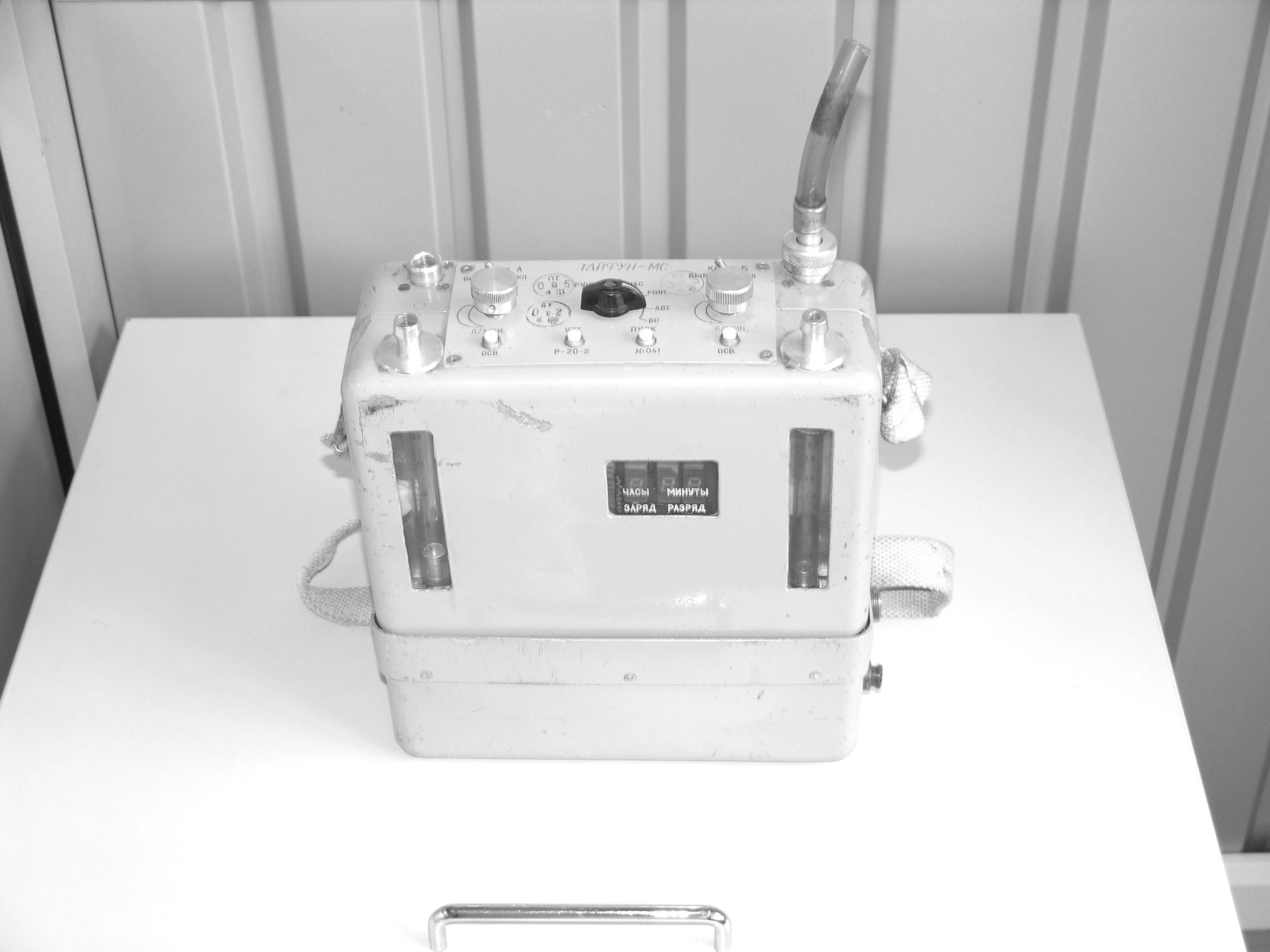

Рис. 4.4. Портативный пробоотборник «Тайфун МС»
