1/Z об. Шпинделя → n (zф – z) / zф ∙z дополнительного поворота лимба.

УКЦ:

.

ФН:

.

Пример. Настроить УДГ (N = 40) для нарезания на заготовке 67 зубьев. Примем z_ф = 60. По ФН для простого деления

.

По полученному значению раздвигаем радиальные линейки раздвижного сектора на 40 отверстий на окружности лимба, состоящей из 60 отверстий.

По ФН для гитары сменных зубчатых колес

.

Знак минус показывает, что при делении лимб должен вращаться в противоположном направлении к вращению рукоятки. В этом случае в гитару настройки необходимо ввести промежуточную шестерню, например, z = 25. По полученному значению из имеющегося набора устанавливаем сменные зубчатые колеса .

П ри делении, поворачивая рукоятку на установленные посредством раздвижного сектора 40 отверстий на лимбе с 60 отверстиями, шпиндель с заготовкой повернется на 1/67.

Рассмотренная УДГ, по существу, - это дифференциал, осуществляющий при дифференциальном делении алгебраическое сложение двух движений на одном исполнительном звене – шпинделе. Первый вход дифференциала – рукоятка, второй вход – лимб. При этом движение на второй вход сообщается от общего исполнительного звена – шпинделя. Такой дифферен Рис.3.55. Безлимбовая УДГ циал называют замкнутым.

Простая безлимбовая делительная головка (рис. 3.55) состоит из делительной червячной передачи, червячное колесо 1 которой установлено на шпинделе 2 головки, а вал червяка 3 через гитару сменных зубчатых колес соединен с рукояткой 4, которую при делении поворачивают на один оборот. Настройку головки для деления на разное число z осуществляют подбором сменных зубчатых колес гитары. РП для вывода ФН:

1 Об. Рукоятки 4 → 1/z поворота шпинделя.

УКЦ:

1/z = 1∙ i_д ∙ z₁/z₂,

где z₁ - число заходов червяка, равное, как правило, 1; z₂ - число зубьев червячного колеса (характеристика головки).

ФН:

i_д = z₂/z = N/z.

Возможности простой безлимбовой головки ограничены простым делением. Известны также безлимбовые УДГ, отличающиеся от лимбовой (см. рис. 3.54) тем, что в них вместо лимба установлена гитара деления и планетарный дифференциал. Гитара деления связывает рукоятку с водилом (первый вход дифференциала), а шпиндель головки соединен посредством гитары, используемой при дифференциальном делении, с центральным колесом (второй вход дифференциала).

Методика вывода ФН для безлимбовой УДГ аналогична рассмотренной выше для лимбовой головки.

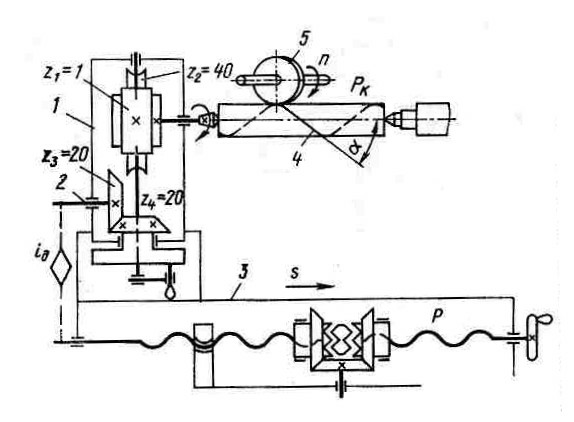

Лимбовые и безлимбовые УДГ используют также при фрезеровании винтовых канавок на сверлах, зенкерах, фрезах и нарезании косозубых колес. На рис. 3.56 приведена схема фрезерования стружечных канавок на универсальных фрезерных станках с применением лимбовой УДГ. Заготовка 4 закреплена в шпинделе делительной головки 1, установленной на столе 3 горизонтально – фрезерного станка. Стол развернут на угол α подьема винтовой линии стружечной канавки. Вал 2 делительной головки через гитару i_д сменных зубчатых колес соединен с ходовым винтом продольной подачи стола. При фрезеровании столу сообщается продольная подача относительно вращающейся фрезы 5, при этом от ходового винта вращение передается через гитару i_д шпинделю с заготовкой.

Угол α определяют из выражения

tg α = π D/t_к.,

где D - диаметр заготовки; t_к. – шаг винтовой канавки.

За один оборот заготовки стол должен переместиться на шаг винтовой канавки. Следовательно, УКЦ можно записать в виде

где t_ТВ – шаг ходового винта станка.

ФН:

i_д = 40 t_тв / t_к.

Д еление для фрезерования следующей канавки осуществляется поворотом рукоятки головки. Методика определения угла поворота рукоятки и его установка приведены при описании лимбовой УДГ.

Рис.3.56. Схема фрезерование стружечных канавок

Приведенная ФН для фрезерования винтовых канавок используется также при нарезании косозубых колес. В этом случае шаг винтовой канавки определяют из выражения

,

где z – число зубьев нарезаемого колеса; m – модуль.

На фрезерных станках с применением УДГ можно фрезеровать плоские кулачки, у которых рабочий профиль выполняется по архимедовой спирали. В этом случае при использовании горизонтально – фрезерного станка шпиндель головки устанавливается вертикально. ФН для гитары i_д имеет вид:

i_д = 40 t_тв / h,

где h – шаг архимедовой спирали, равный разности большего и меньшего радиусов рабочего профиля кулачка. Если для заданного шага архимедовой спирали невозможно подобрать сменные зубчатые колеса, задают h_ф, а шпиндель поворачивают на угол γ от вертильного положения. Его значение определяют из выражения

γ = arc cos h/h_ф.

При использовании УДГ для обработки винтовых профильных поверхностей головка выполняет на универсальных фрезерных станках две функции: группы деления Д (В) и исполнительного звена винторезной группы Ф_s (В П), получаемой из группы продольной подачи Ф_s(П) фрезерного станка. Внутренняя связь этой группы – кинематическая цепь, связывающая стол фрезерного станка со шпинделем делительной головки. Винтовое движение воспроизводимое этой группой имеет незамкнутую траекторию, и настраивается по пяти параметрам: на траекторию – гитарой i_д, на скорость – коробкой подач фрезерного станка, на направление – реверсом, установленном на ходовом винте станка, на путь и исходную точку – по упорам.

В крупносерийном производстве фасонное зубофрезерование используют для черновой прорезки впадин прямозубых цилиндрических и конических колес на многошпиндельных полуавтоматах, например, ЕЗ-5 и ЕЗ-40. Этот вид обработки используется так же в инструментальном производстве для прорезки винтовых канавок при обработке сверл, зенкеров, метчиков. Для этого используют специальные фрезерные станки, полуавтоматы и автоматы. Например, полуавтомат для фрезерования сверл модели 679У.
