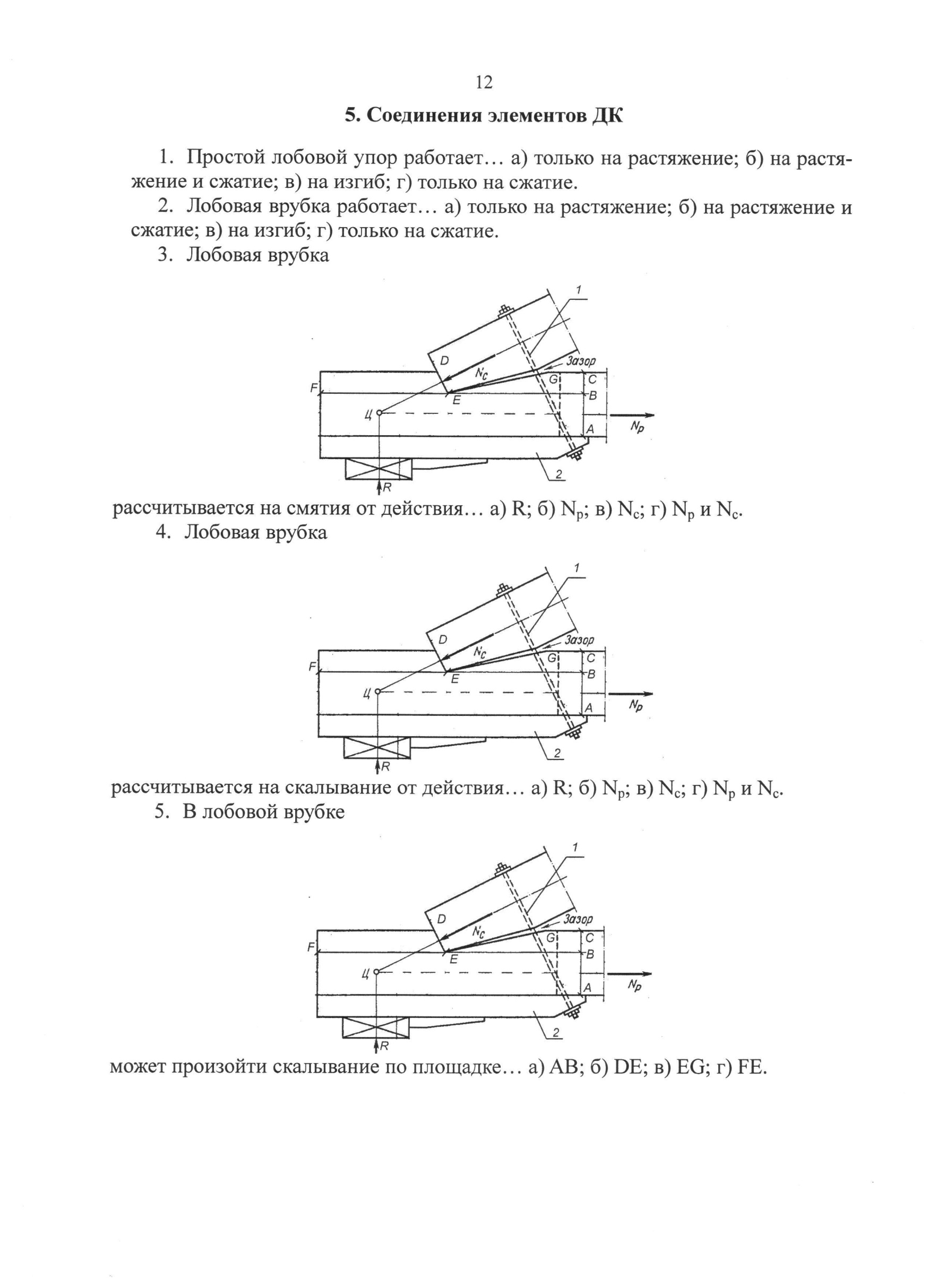

5. Соединения элементов дк
96. Простой лобовой упор работает…
а) только на растяжение;
б) на растяжение и сжатие;
в) на изгиб;
г) только на сжатие.
97. Лобовая врубка работает…
а) только на растяжение;
б) на растяжение и сжатие;
в) на изгиб;
г) только на сжатие.
98. Лобовая врубка рассчитывается на смятие от действия…
а) R;
б) Np;
в) Nc;
г) Np и Nc.
99. Лобовая врубка рассчитывается на скалывание от действия…
а) R;
б) Np;
в) Nc;
г) Np и Nc.
100. В лобовой врубке может произойти скалывание по площадке…
а) АВ;
б) DE;
в) ЕG;
г) FE.

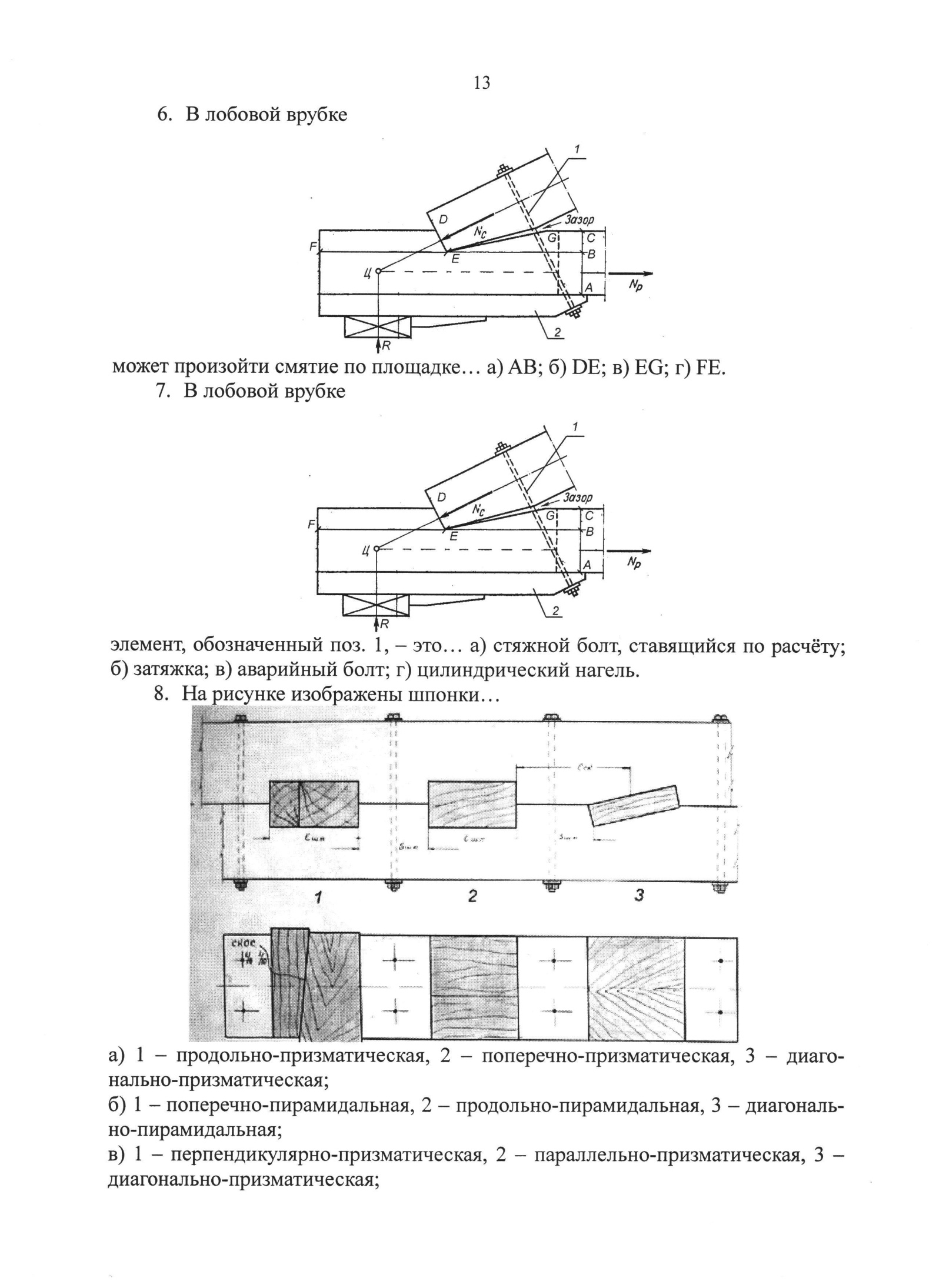

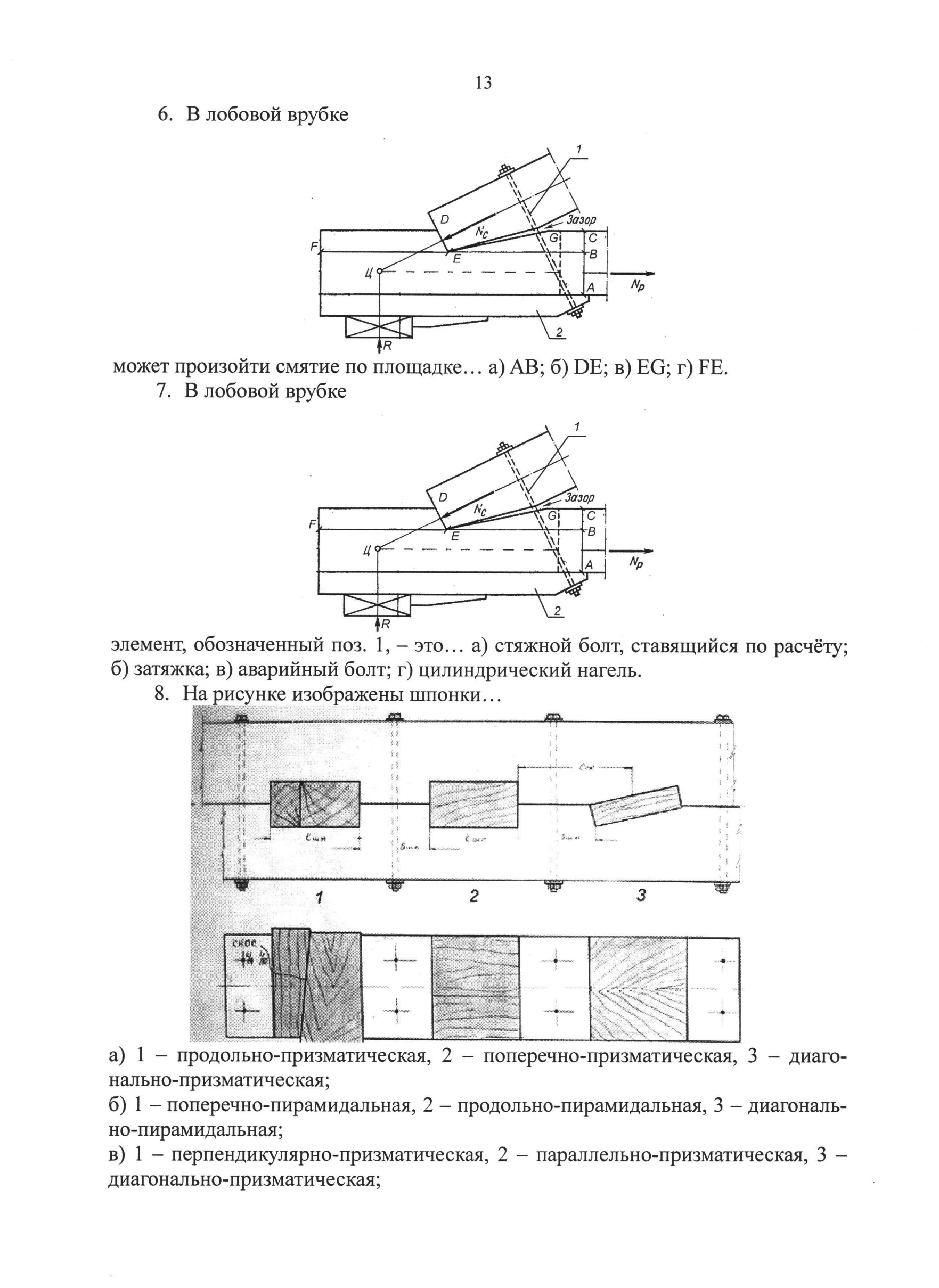

101. В лобовой врубке может произойти смятие по площадке…
а) АВ;
б) DE;
в) ЕG;
г) FE.
102. В лобовой врубке элемент, обозначенный поз. 1 – это…
а) стяжной болт, ставящийся по расчету;
б) затяжка;
в) аварийный болт;
г) цилиндрический нагель.
103. На рисунке изображены шпонки…
а) 1 – продольно-призматическая, 2 – поперечно-призматическая, 3 – диагонально-призматическая;
б) 1 – поперечно-пирамидальная, 2 – продольно-пирамидальная, 3 – диагонально-пирамидальная;
в) 1 – перпендикулярно-призматическая, 2 – параллельно-призматическая, 3 – диагонально-призматическая;
г) 1 – поперечная натяжная, 2 – продольно-призматическая, 3 – наклонно-призматическая.

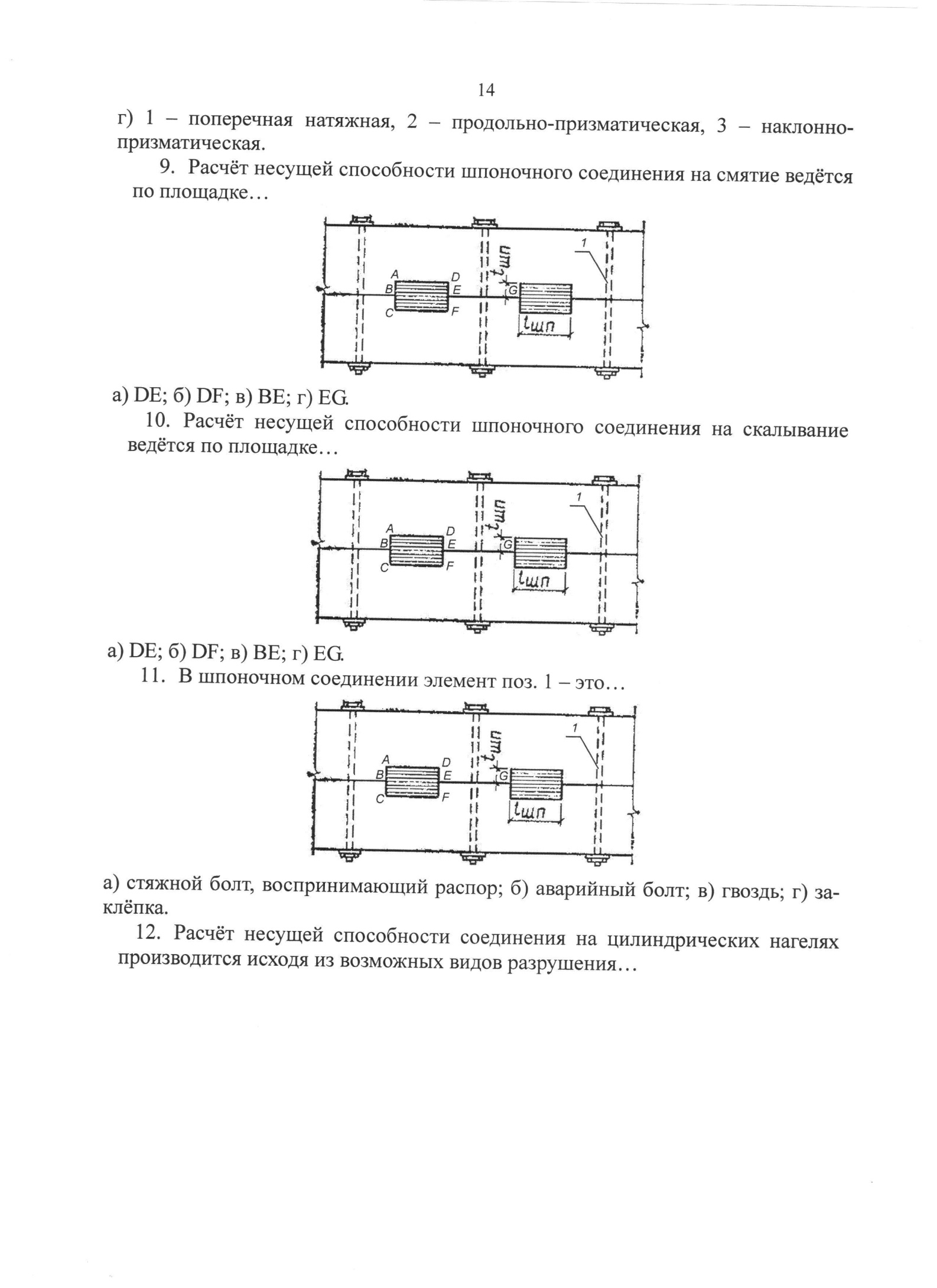

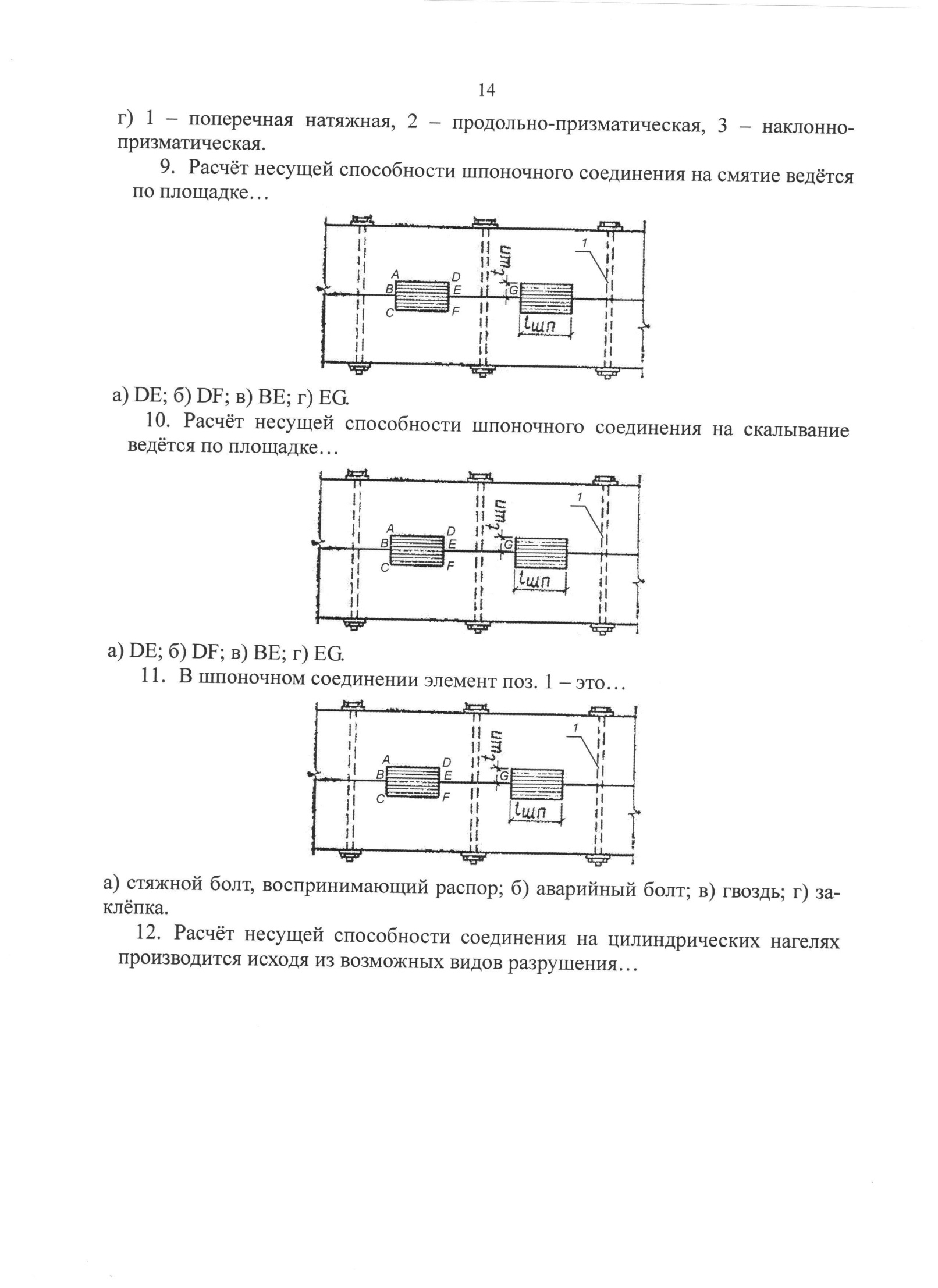

104. Расчет несущей способности шпоночного соединения на смятие ведется по площадке…
а) DE;
б) DF;
в) ВE;
г) ЕG.
105. Расчет несущей способности шпоночного соединения на скалывание ведется по площадке…
а) DE;
б) DF;
в) ВE;
г) ЕG.
106. В шпоночном соединении элемент поз. 1 – это…
а) стяжной болт, воспринимающий распор;
б) аварийный болт;
в) гвоздь;
г) заклепка.

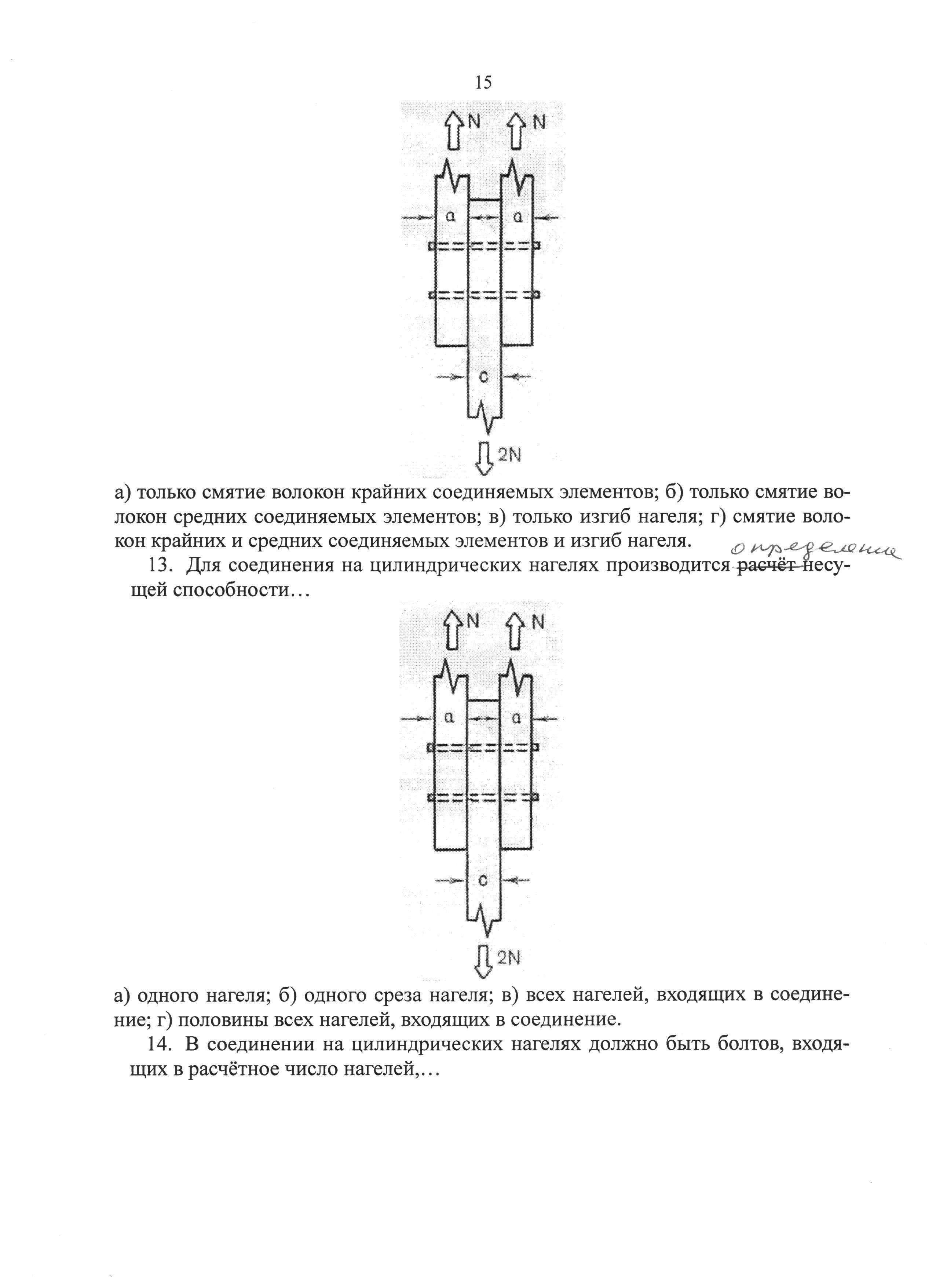

107. Расчет несущей способности соединения на цилиндрических нагелях производится исходя из возможных видов разрушения…
а) только смятие волокон крайних соединяемых элементов;
б) только смятие волокон средних соединяемых элементов;
в) только изгиб нагеля;
г) смятие волокон крайних и средних соединяемых элементов на изгиб нагеля.
108. Для соединения на цилиндрических нагелях производится определение несущей способности…
а) одного нагеля;
б) одного среза нагеля;
в) всех нагелей, входящих в соединение;
г) половины всех нагелей, входящих в соединение.
109. В соединении на цилиндрических нагелях должно быть болтов, входящих в расчетное число нагелей,…
а) 3 болта;
б) 6 болтов;
в) 25% от общего количества нагелей;
г) 50% от общего количества нагелей.

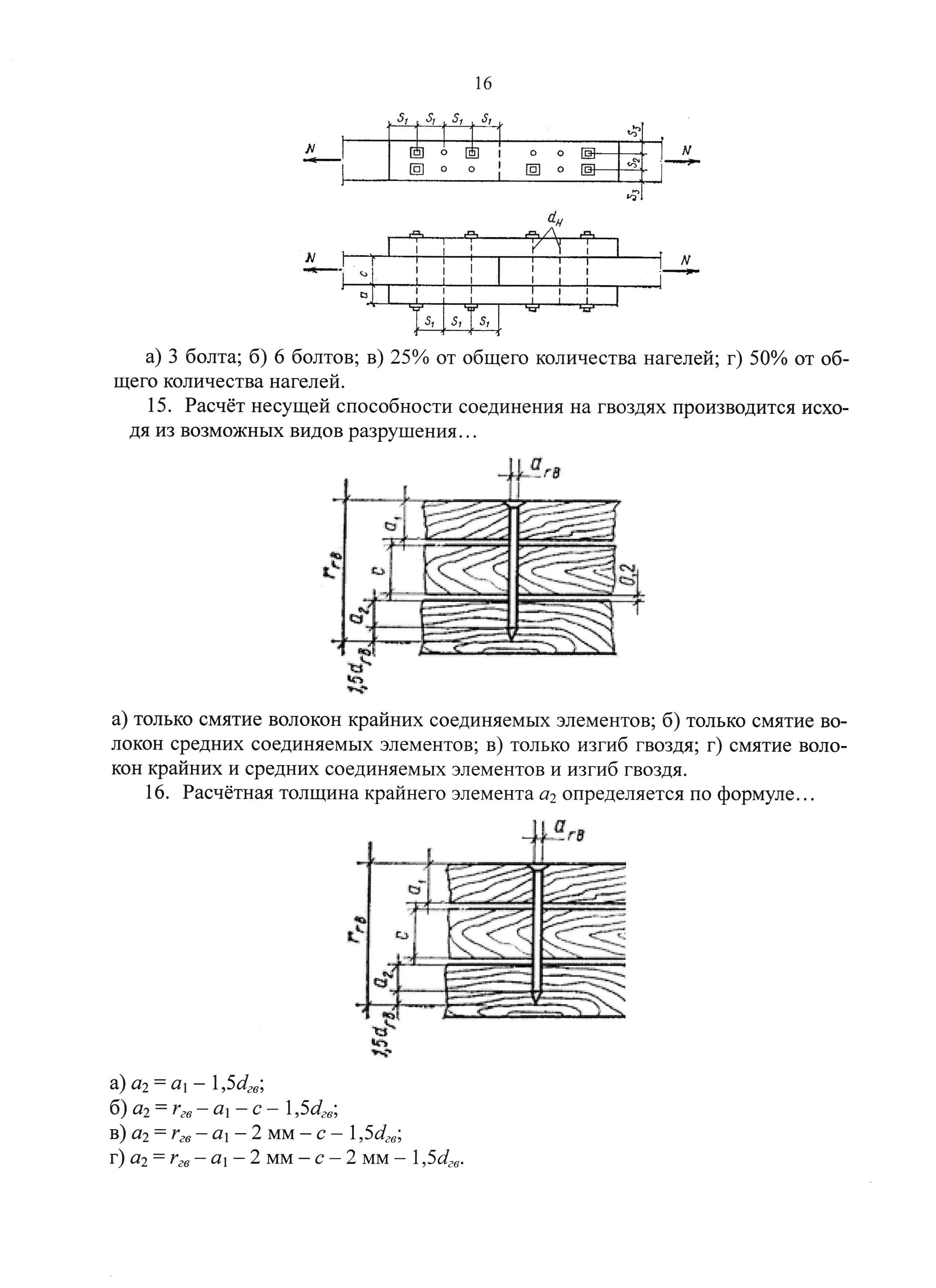

110. Расчет несущей способности соединения на гвоздях производится исходя из возможных видов разрушения…
а) только смятие волокон крайних соединяемых элементов;
б) только смятие волокон средних соединяемых элементов;
в) только изгиб гвоздя;
г) смятие волокон крайних и средних соединяемых элементов и изгиб гвоздя.
111.
Расчетная толщина крайнего элемента
определяется по формуле…
а)
;
б)
;
в)
;
г)
.

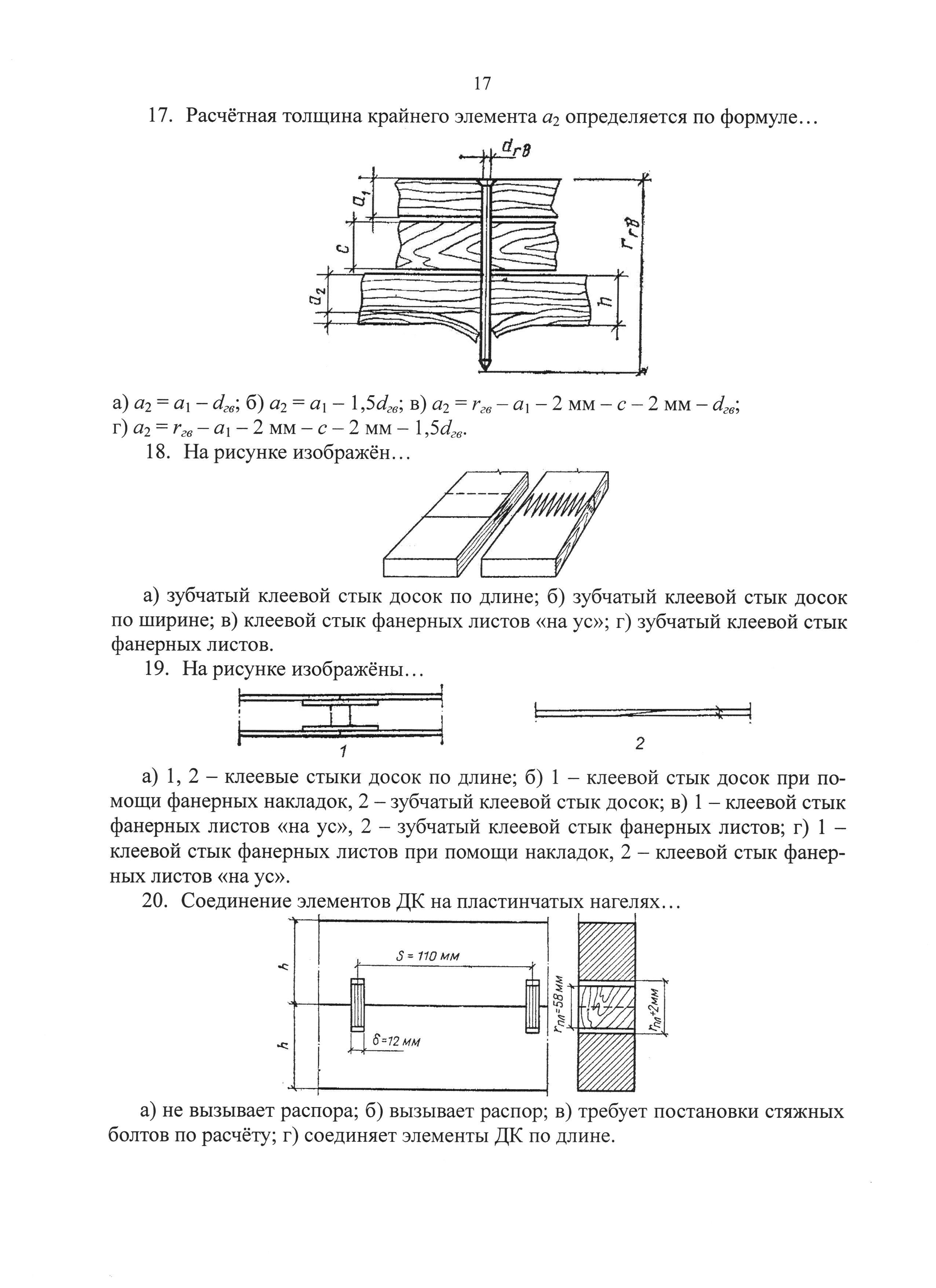

112. Расчетная толщина крайнего элемента определяется по формуле…
а)
;
б) ;
в)
;
г)
.
113. На рисунке изображен…
а) зубчатый клеевой стык досок по длине;
б) зубчатый клеевой стык досок по ширине;
в) клеевой стык фанерных листов «на ус»;
г) зубчатый клеевой стык фанерных листов.
114. На рисунке изображены…
а) 1, 2 – клеевые стыки досок по длине;
б) 1 – клеевой стык досок при помощи фанерных накладок, 2 – зубчатый клеевой стык досок;
в) 1 – клеевой стык фанерных листов «на ус», 2 – зубчатый клеевой стык фанерных листов;
г) 1 – клеевой стык фанерных листов при помощи накладок, 2 – клеевой стык фанерных листов «на ус».
115. Соединение элементов ДК на пластинчатых нагелях…
а) не вызывает распора;
б) вызывает распор;
в) требует постановки стяжных болтов по расчету;
г) соединяет элементы ДК по длине.
116. Зазор в лобовой врубке…
а) зазора не должно быть;
б) зазор должен быть;
в) зазор должен быть не более 20 мм;
г) зазор должен быть не более 30 мм;
117. Достоинством наклонно-призматической шпонки является…
а) плотность соединения;
б) простота изготовления;
в) повышенная несущая способность;
г) отсутствие распора.
118. Достоинством продольно-призматической шпонки является…
а) плотность соединения;
б) простота изготовления;
в) повышенная несущая способность;
г) отсутствие распора.
119. Достоинством поперечно-призматической шпонки является…
а) плотность соединения;
б) простота изготовления;
в) повышенная несущая способность;
г) отсутствие распора.

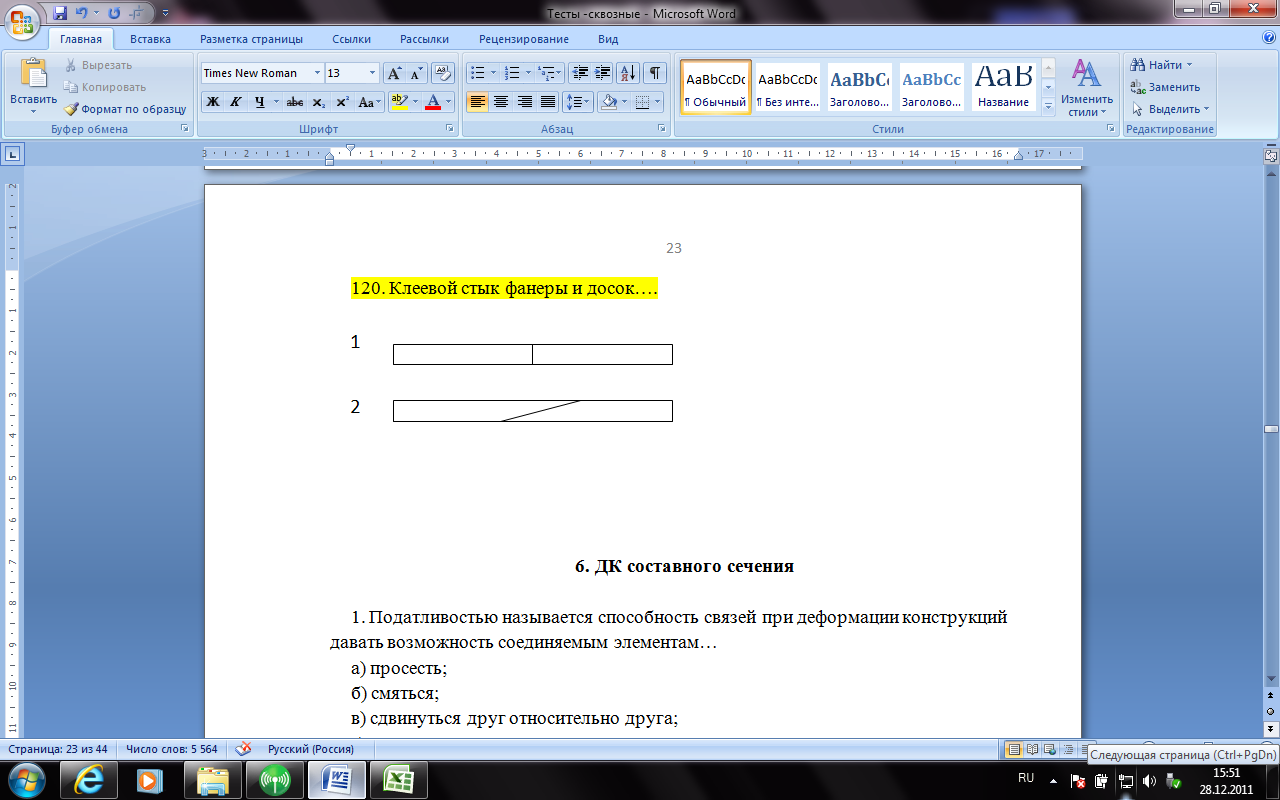

120. Клеевой стык фанеры и досок….
а) стык 1 может быть использован при растяжении;
б) стык 1 может быть использован при сжатии;
в) стык 1 и 2 может быть использован при растяжении;
г) стык 1 и 2 может быть использован при сжатии;
