Что такое узловой анализ nodal?

Итак, мы рассмотрели поэтапно прохождение флюида от границы зоны дренирования по пласту через лифт и сборный коллектор до се­паратора. При наложении графиков движения флюида в пласте и по лифту и нефтесборному коллектору можно определить потенциаль­ный дебит скважины, а также проектировать необходимые меропри­ятия по стимуляции пласта, отбору скважинного оборудования и т.п. Такой анализ называется узловым анализом NODAL.

Изменение дебита скважины происходит при изменении скин (2; -4) и уменьшении пропускной способности лифта.

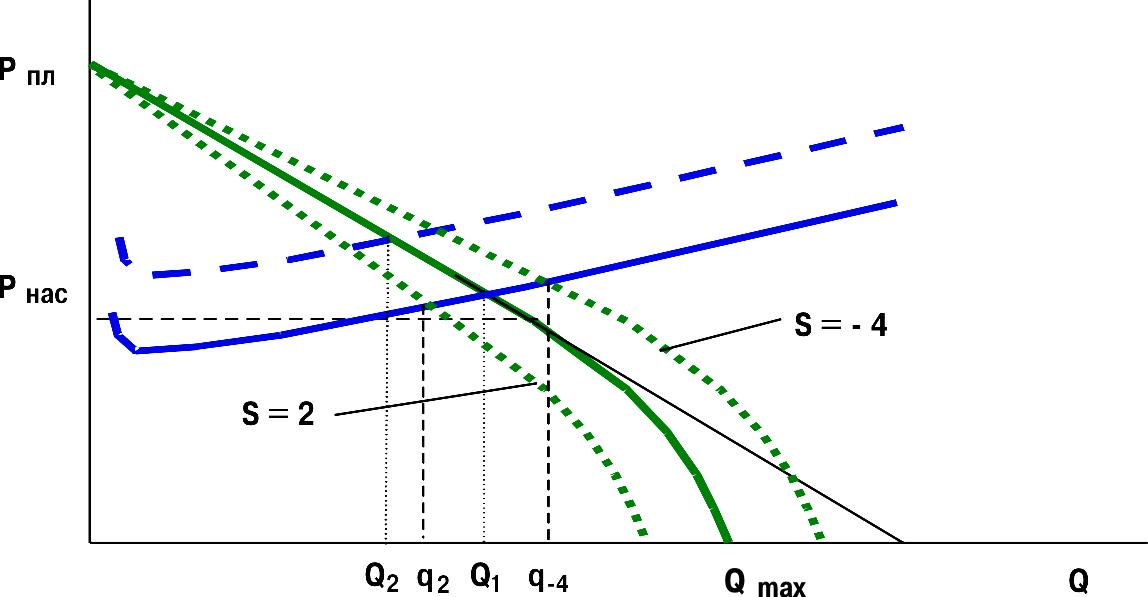

Рис. 1.6. Графический анализ работы скважины

Рассмотрим график (рис. 1.6). Зеленым цветом изображен график движения флюида в пласте (индикаторная кривая). Точка пересече­ния с графиком, описывающим течение флюида в трубопроводе (си­ний график) определяет потенциальный дебит скважины Q]. При уве­личении скин до 2, дебит скважины падает q₂, при проведении ГРП -скин уменьшается до -4, соответственно дебит увеличивается q_₄. При

16

[□RlHlal |д|т| «.ВлКИдЩ Щш\е^Щ |Щ1

i££

					В
				А
	\"^S^\
	\Х^\
D 5	1 100 160 200 23
Liquid Rate, m Vd Inflow Reservoir Skin Outflow		Inflow ■ [2) 2.000 (3) -2.00C
Multiple С 15-"" Bitivities
Rea- Authorise J User- Dowell Seiiiumberaer

П—FiuuT

Рис. 1.7. Специальные компьютерные программы (например, Well performance) позволяют произвести расчеты потенциальной добычи из сква­жины, сделать прогноз производительности при проведении геолого-техни­ческих мероприятий (ГТМ)

Skin = 0 Skin = 1 Skin = 2

Оптимизация I

Рис. 1.8. Величина СКИНа в зависимости от повреждения

17

увеличении давления в трубопроводе мы наблюдаем понижение де­бита до значения Q₂.

Таким образом, мы можем прогнозировать потенциальный дебит скважины и проектировать мероприятия по увеличению дебита сква­жины за счет интенсификации работы пласта и расчета скважинного оборудования и сборных коллекторов (рис. 1.7,1.8).

Что такое интенсификация и оптимизация?

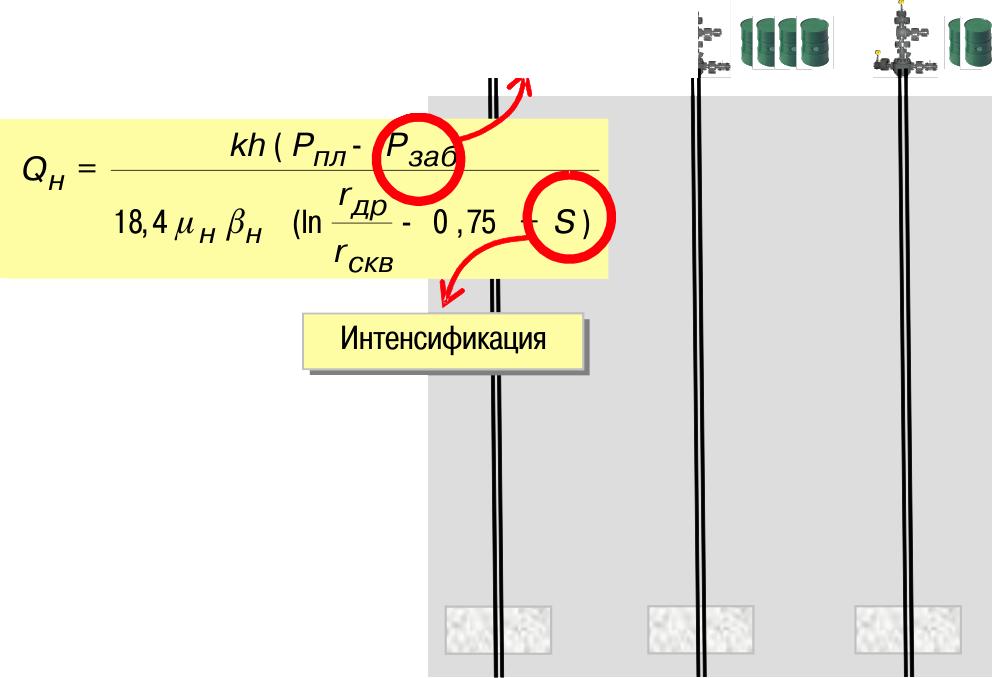

Давайте проанализируем параметры формулы Дарси. Такие пара­метры, как коэффициент проницаемости и мощность пласта - вели­чины, отражающие природные факторы, и в связи с этим не изменя­ются с течением времени. Величина пластового давления при нашем уровне разработки поддерживается постоянной за счет работы систе­мы ППД, она также — величина, изменяющаяся достаточно мало с течением времени.

Теперь рассмотрим величины в знаменателе: вязкость флюида и объемный коэффициент — величины тоже постоянные. Радиус сква­жины и радиус дренирования также не подвергаются изменениям.

Таким образом, только два параметра - забойное давление и скин -влияют напрямую на производительность скважины. Работы, прово­димые в призабойной зоне пласта для уменьшения скин, называются интенсификацией добычи нефти. Мероприятия, связанные с умень­шением забойного давления, направлены на оптимизацию работы скважинного оборудования.

В первой главе мы рассмотрим с Вами решение задач по интенси­фикации добычи, во второй главе - определим, как оптимизировать работу погружного насосного оборудования.
