6. Правила оформления дипломного (курсового) проекта (работы)

Дипломные проекты (работы) должны оформляться в соответствии с требованиями государственных стандартов:

• текстовые документы – в соответствии с ГОСТ 7.32-2001(ИСО 5966-82)

Отчет о научно-исследовательской работе. Структура и правила оформления;

ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам;

• графические материалы – в соответствии с ЕСКД;

• технологические документы – в соответствии с ЕСТД;

• программные документы по ЕСПД.

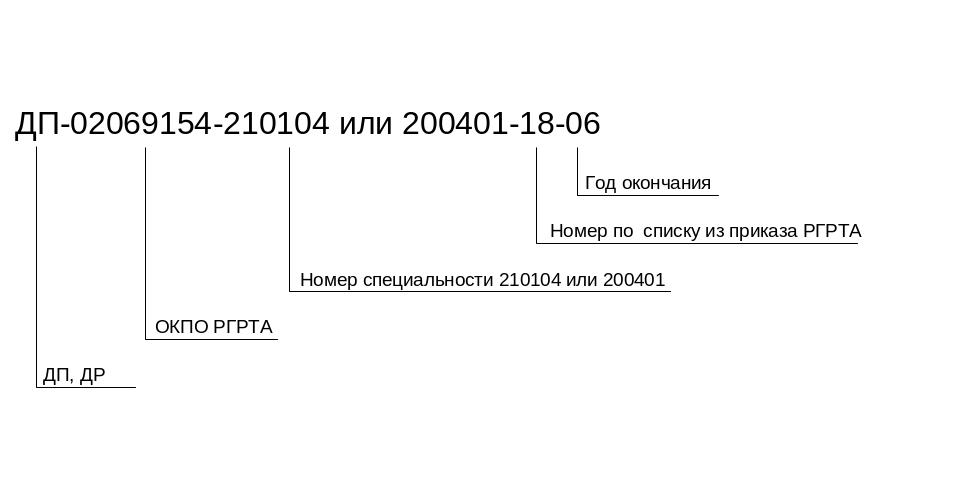

Дипломным и курсовым проектам присваивается обозначение, состоящее, из индекса проекта – КП, ДП (ДР), кода учебного заведения по Общесоюзному классификатору предприятий и организаций (ОКПО), номера специальности, номера по списку автора проекта из приказа по учебному заведению, двух последних цифр года окончания проекта, разделяемых тире. Это обозначение указывается в штампах чертежей графического материала проекта (рисунок 1).

Р исунок 1 – Основная надпись

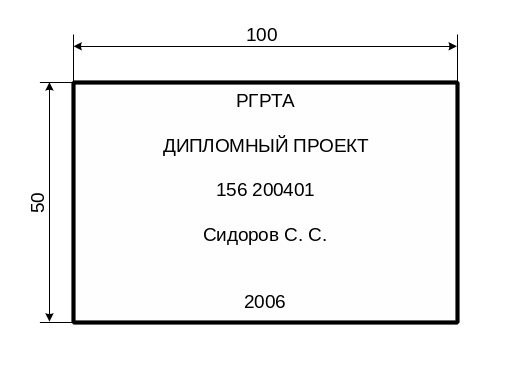

Пояснительная записка должна быть сброшюрована в папку формата А4 по ГОСТ 2.30-68. На папке должна быть наклеена этикетка (рисунок 2) с указанием аббревиатуры вуза, вида документа, кода учебной группы и специальности, автора проекта (работы) и года окончания института, например:

Рисунок 2 - Этикетка

6.1 Оформление пояснительной записки

Пояснительная записка должна быть оформлена в соответствии с ГОСТ 7.32-2001 на одной стороне белой писчей бумаги формата А4 без рамки и надписей, предусмотренных ГОСТ 2.104-68.

Текст записки печатать шрифтом Times New Roman (размер 12-14) через 1,5 интервала. Выравнивание текста с правой стороны желательно. При этом за все опечатки и ошибки ответственность несет дипломник – автор проекта. Для акцентирования внимания разрешается применять шрифты разной гарнитуры.

При выполнении текста необходимо по всем четырем сторонам листа оставлять поля-слева 30 мм для переплета, справа 10 мм, размер нижнего и верхнего полей 20 мм.

Технический текст пояснительной записки должен быть ясным и четким, со строгим соблюдением правил правописания и исключением возможного двоякого толкования. В нем не должно быть малоупотребительных и жаргонных слов, выражений и сокращений.

6.1.1 Нумерация разделов, подразделов, пунктов

Текст записки разделяется на разделы, подразделы и пункты, которые нумеруются арабскими цифрами. «Введение» и «Заключение» не нумеруются. После номера раздела, подраздела или пункта точка не ставится. Номер подраздела состоит из номера соответствующего раздела и порядкового номера подраздела, разделенных точкой. В нумерацию пунктов входят: номер раздела, номер подраздела и порядковый номер пункта в пределах одного подраздела, разделенные также точкой.

Разделы, подразделы и пункты должны иметь содержательные заголовки. Заголовки разделов, подразделов и пунктов начинают с абзацного отступа (красной строки) с прописной буквы. В конце заголовка точку не ставят, их не подчеркивают. Переносить слова в заголовках не допускается. Если заголовок состоит из двух предложений, их разделяют точкой.

Внутри пунктов или подпунктов могут быть приведены перечисления. Перед каждым перечислением следует ставить дефис или, при необходимости ссылки в тексте документа на одно из перечислений, строчную букву (за исключением ё, з, о, г, ь, и, ы, ъ), после которой ставится скобка.

Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставится скобка, а запись производится с абзацного отступа, как показано в примере.

Пример

а) ____________

б) ____________

1) ________

2) ________

в) ____________

Расстояние между заголовком раздела и текстом должно быть равно трем межстрочным, интервалам, между заголовком и последней строкой предыдущего текста – трем межстрочным материалам.
