3.3. Технология загрузки данных в асо кпэ.
Для связи АСО КПЭ с КИХ БПР (Рис.7) и последующей выгрузки информации в АСО КПЭ должна быть выполнена соответствующая настройка типового механизма импорта, а так же запуск и контроль выполнения процесса для выгрузки управленческой информации из витрин КИХ БПР. Для этого используется программный модуль SAS (Шаг «BPR- передача данных во внешние ИС»).

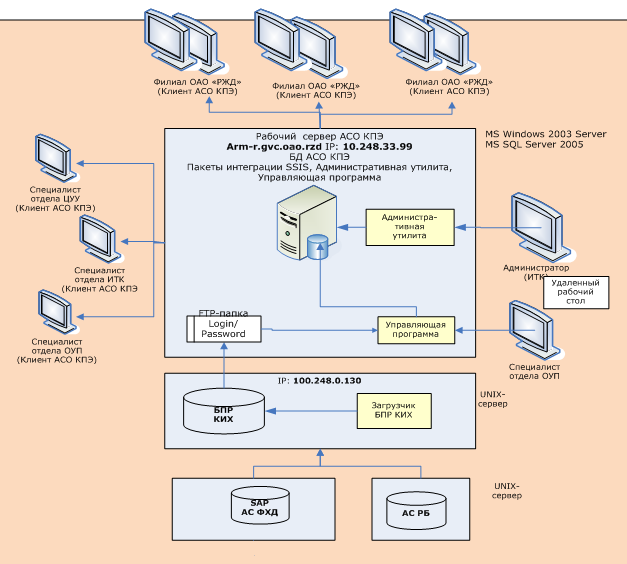

Рис. 7 Схема потоков данных.
После успешного выполнения Шага «BPR- передача данных во внешние ИС», сформированный позиционный файл svps_kpi.txt автоматически размещается на FTP сервере 10.248.33.99, в директории: C:\Digital Design\DataImport\DataImport\BPR_Import.
Загрузка данных с FTP сервера 10.248.33.99 в БД АСО КПЭ осуществляется 2, 5, 26-го числа каждого месяца при помощи управляющей программы.
Сразу после загрузки в БД АСО КПЭ производится рассылки пользователям по электронной почте отчета «Анализ полноты загруженных данных» и сообщением о произведенном обновлении данных.
4. Требования к разрабатываемой аналитической подсистеме асо кпэ.
4.1. Требования к источникам данных аналитической подсистемы.
Технологический процесс наполнения БД Системы из витрины КИХ БПР модернизируется (Рис.8) для представления и/или вычисления ключевых показателей эффективности.
Добавляется новый источник получения данных - SAP BPC (ручной ввод данных).
Назначением Модуля SAP BPC является предоставление возможности ручного ввода данных для АСО КПЭ, которые отсутствуют в автоматизированных системах.
Модуль SAP BPC предоставляет следующие функциональные возможности:
возможность ручного ввода данных для набора показателей АСО КПЭ;
авторизация данных на уровнях филиалов, центрального аппарата ОАО «РЖД»;
авторизация пользователей и назначение их полномочий при работе с Модулем в соответствии с ролевой моделью.
Рис. 8 Модернизированная схема источников данных для БД АСО КПЭ.
Для загрузки данных из SAP BPC в БД АСО КПЭ необходимо произвести загрузку обновляемого каждую неделю файла MIExport.txt с FTP сервера 10.248.33.99, располагающийся в директории C:\Digital Design\Backup.
4.2. Требования к нормативно-справочной информации
Система загрузки показателя «грузооборот» должна иметь нормативно-справочную информацию (НСИ), обеспечивающую согласованную расшифровку закодированных данных, поступающих из разрозненных информационных источников.
В системе формирования внутренней статистической отчетности в качестве НСИ используются как единые отраслевые классификаторы, так и собственные локальные справочники. НСИ в системе БПР должна быть основана на использовании общесистемных классификаторов, а также на создании локальных справочников, например справочник дорог (Таблица 1). Для приведения к единому виду справочников из системы формирования внутренней статотчетности и системы БПР, требуется создание перекодировочных таблиц.
Таблица 1 Фрагмент справочника дорог.
КОД |
НАИМЕНОВАНИЕ |
ВНУТРЕННИЙ КОД |
01 |
ОКТЯБРЬСКАЯ |
062 |
10 |
КАЛИНИНГРАДСКАЯ |
065 |
17 |
МОСКОВСКАЯ |
068 |
24 |
ГОРЬКОВСКАЯ |
069 |
28 |
СЕВЕРНАЯ |
06A |
51 |
СЕВЕРО-КАВКАЗСКАЯ |
074 |
58 |
ЮГО-ВОСТОЧНАЯ |
078 |
61 |
ПРИВОЛЖСКАЯ |
079 |
63 |
КУЙБЫШЕВСКАЯ |
07A |
76 |
СВЕРДЛОВСКАЯ |
083 |
80 |
ЮЖНО-УРАЛЬСКАЯ |
084 |
83 |
ЗАПАДНО-СИБИРСКАЯ |
085 |
88 |
КРАСНОЯРСКАЯ |
086 |
92 |
ВОСТОЧНО-СИБИРСКАЯ |
087 |
94 |
ЗАБАЙКАЛЬСКАЯ |
088 |
96 |
ДАЛЬНЕВОСТОЧНАЯ |
089 |
99 |
САХАЛИНСКАЯ |
08A |
