3.2. Структура Системы.

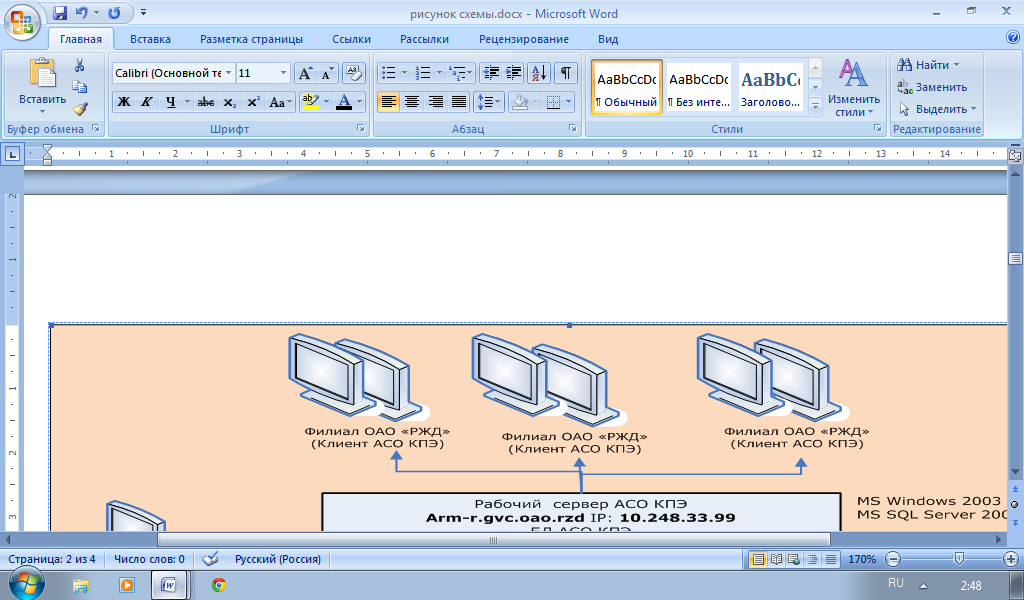

Система АСО КПЭ реализована в архитектуре Клиент-Сервер с использованием «толстого» клиента.
На клиентская часть Системы должно быть установлено и настроено клиентское ПО АСО КПЭ. Клиентская часть системы дает возможность работы Системы в автономном режиме.
Серверная часть Системы АСО КПЭ обеспечивает взаимодействие «клиентская часть - серверная часть - КИХ», которая осуществляется в формате обмена данными Майкрософт (поток табличных данных – Tabular Data Stream, TDS), инкапсулирующего пакеты TDS внутри стандартного коммуникационного протокола TCP/IP, а также предоставляет возможности для выполнения диагностических работ и настроек Системы. Серверное программное обеспечение АСО КПЭ установлено на сервере Arm-r.gvc.oao.rzd IP: 10.248.33.99 .

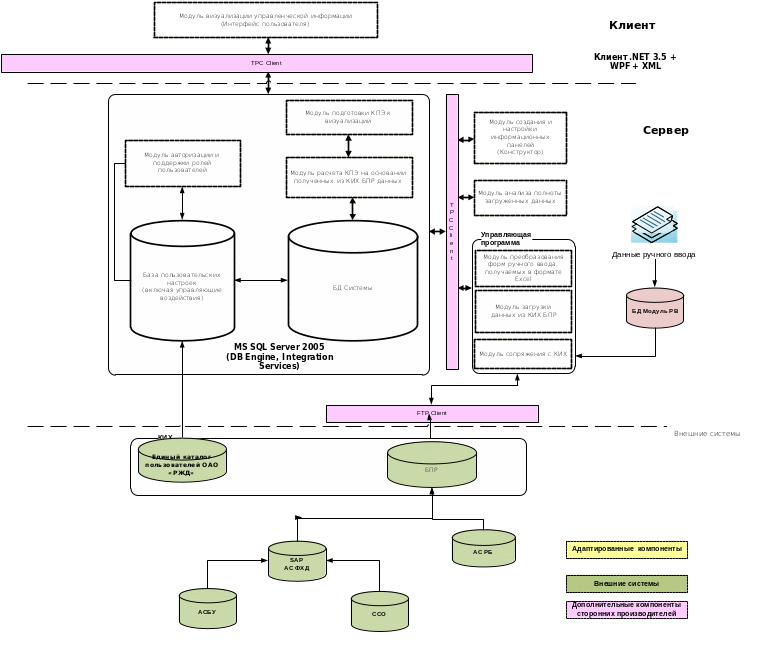

АСО КПЭ включает в себя следующие модули(Рис.6):
Модуль сопряжения с КИХ БПР выполняет функции синхронизации данных между витриной БПР КИХ и базой данных АСО КПЭ, получает периодические обновления значений показателей, а также нормативно-справочной информации, указывает первичный источник для загружаемых в БД АСО КПЭ данных из витрин КИХ;
Модуль загрузки данных из КИХ БПР в БД АСО КПЭ обеспечивает загрузку данных, используемых для расчета и формирования ключевых показателей эффективности: значений исходных показателей и метаданных по исходным показателям, поступивших из автоматизированных систем, автоматическое формирование сообщения о произведенном обновлении данных.
Модуль преобразования форм ручного ввода данных, получаемых в формате Excel обеспечивает конвертирование и подготовку данных к загрузке в КИХ БПР, предоставляемых в формате Excel филиалами ОАО «РЖД».
Модуль расчета значений КПЭ с использованием загруженных из витрин КИХ БПР данных обеспечивает расчет ключевых показателей эффективности на основе получаемых данных в соответствии с Методикой формирования целевых значений ключевых показателей деятельности филиалов и структурных подразделений производственного блока ОАО РЖД».
Модуль подготовки КПЭ к визуализации управленческой информации обеспечивает расчет координат графических элементов, отображающих значения ключевых показателей для оптимизации процесса и скорости отображения в клиентском модуле.
Модуль авторизации и поддержки ролей пользователей обеспечивает авторизацию пользователей и назначение их полномочий при работе с Системой.
Модуль анализа полноты загруженных данных позволяет просматривать содержание загружаемых файлов (из витрин КИХ), проверяет присутствие показателей за указанный период в БД, строит отчеты о полноте загруженных данных.
Модуль создания и настройки информационных панелей (конструктор) предоставляет возможности по настройке состава и содержания информационных панелей (информационных панелей), возможности определения типового порядка Конструктор просмотра информационных панелей.
Модуль визуализации управленческой информации настраивает информационные панели для отображения управленческой информации, разбитой по филиалам/структурным подразделениям, настраивает визуальные элементы панелей (таблицы, диаграммы), строит модели данных для каждого визуального элемента.
клиент АСО КПЭ
Рис.6
Структура системы АСО КПЭ.
