Конфигурирование Базы Данных Scada Систел, под access (осуществляется с помощью программы MonConv)
Этот пункт выполняется в процессе первого запуска системы, либо при внесении изменений в базу данных (удаление КП, ТИ, ТС, ТИИ или ОП) только на сервере данных SCADA.
Для выполнения этого пункта необходимо открыть базу данных Gredbase.mdb и отредактировать таблицы IDKP, IDTI, IDTC, IDTII, IDOP). Изменения попадут в соответсвующие DBF-файлы. Запустить программу MonConv, перед запуском нужно проверить файл настройки MonCon.ini. При необходимости отредактировать параметры. В результате работы программы MonConv будут заполнены таблицы DataTable, ImportTable, ExportTable, DiscreteTable, AnalogTable, ControlDiscreteTable, ControlAnalogTable и т.д.; также будет создан файл подписки DosTcp.sbr. Даный файл необходим для того, чтобы Сервер мог получать данные с ЦППС. Если используется ретрансляция данных программа MonConv, также создаст файл ретрансляции DosTcp.ret. Созданный файл подписки надо перенести на сервер. Отредактированные DBF-файлы также необходимо перенести на ЦППС. После чего перезапустить комплекс.
Подключение рабочих станций к серверу.
Для этого нужно в БД Gredbase.mdb в таблицу ComputerPorts занести имена компьютеров (ComputerName) и зарезервировать для них определенные порты (NetPort, GrafixPort). Выбранные номера портов должны быть занесены в таблицу ChannelDuplicateTable БД Zerver.mdb, по клиентскому каналу. В таблице WMCONFIG необходимо задать в столбце NET_INI IP-адрес сервера. Одновременно должна быть прописана конфигурация сервера в файле BaseName.txt.
Установка и настройка ПО ЦППС для работы в сети.
Для того, чтобы установить и настроить ЦППC для работы в сети нужно произвести запуск трех составляющих в следующем порядке: драйвера сетевой карты, Монитора РВ и программы DosTcp.exe. Для функции удаленной перезагрузки ЦППС запуск комплекса осуществляется с помощью файла ssd.bat. Для настройки используется конфигурационный файл DosTcp.cfg. После настройки файла DosTcp.cfg и запуска программы DosTcp.exe должна установиться связь ЦППС – Сервер.
II. Настройка конфигурационных баз данных для ретрансляции

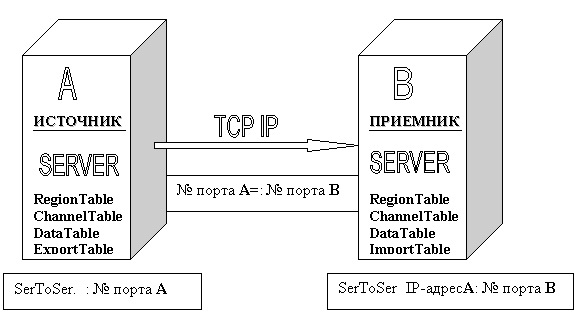

Для того, чтобы передавать данные с одного СерверA на другой СерверB необходимо подготовить конфигурационные БД для передающего и принимающего Zerver.
Для этого создаем регион в таблице RegionTable, которому будет принадлежать канал передачи данных для СерверA и регион, которому будет принадлежать канал приема данных для СерверB. Затем в таблице ChannelTable прописываем канал передачи данных для передающего Server. Делаем то же самое в БД принимающего СервераВ. В таблице ChannelTable необходимо также прописать тип связи и порт сервера источника (СерверA), приемника(СерверB). Заводим сигналы в DataTable. Для передающего Сервер надо заполнить ExportTable, для принимающего ImportTable.
III. Особенности работы SysTel scada c Microsoft sql Server
Создание и заполнение баз данных из ранее сохраненных баз данных ACCESS или параллельно работающего SQL Servera.
Нужно создать 3 базы данных: ZerverDB, GredDB и SystelArchive; запустив EnterpiseManager, открываем в SQL Query Analyzer соответствующие скрипты , запускаем их, каждый скрипт создает свою базу данных.
Загрузка БД из файла Access. Для того, чтобы не нарушить связи между таблицами, существующие в БД в результате беспорядочного импорта таблиц, импорт должен в строгом соответствии.
пара – RegionTable, ScaleTable.
пара – ChannelTable, DataTypeTable.
DataTable.
Далее можно импортировать все оставшиеся таблицы (27 таблиц).
Для БД Gred порядок импорта данных значения не имеет, можно импортировать все таблицы за один раз.
