42. Какой способ регулирования частоты вращения идпт называется полюсным? Начертите функциональную электрическую схему идпт с полюсным управлением (идптпу).

Рис.2.47.1

Полюсным называют такой способ регулирования частоты вращения ИДПТ, при котором изменение частоты вращения достигается путём изменения магнитного потока главных полюсов.

Ф – основной магнитный поток, создаваемый обмоткой возбуждения.

- угловая скорость вращения якоря.

Здесь: , - напряжение и ток якорной цепи;

, - напряжение и ток обмотки возбуждения (или иначе, обмотки главных полюсов).

42. При каких допущениях взаимосвязь между напряжением, подводимым к обмотке главных полюсов, и основным магнитным потоком МПТ может быть принята линейной? Как эта взаимосвязь записывается аналитически?

Взаимосвязь между напряжением подводимым к обмотке главных полюсов и основным магнитным потоком Ф может быть принята линейной, если не учитывать реакции якоря и считать, что

где К_ф=const – коэффициент.

42. Выведите уравнение рх и мх для идптпу.

Пусть магнитная цепь машины не насыщена и магнитный поток Ф задаётся равенством:

,

Известно, что

, (3)

, (4)

где , - конструктивные коэффициенты машины; - угловая скорость вращения якоря; М - электромагнитный момент машины.

Из (3) имеем:

. (5)

Из (5) с учётом (2) после преобразований получим:

. (6)

Из (4) имеем:

. (7)

Из (6) и (7) получим после преобразований:

. (8)

Из (8) с учётом (1) получим:

. (9)

Если считать в (9) независимой переменной напряжение возбуждения , то тогда (9) задаёт регулировочную характеристику ИДПТПУ, а если – электромагнитный момент М, то - механическую характеристику ИДИПТУ.

42.

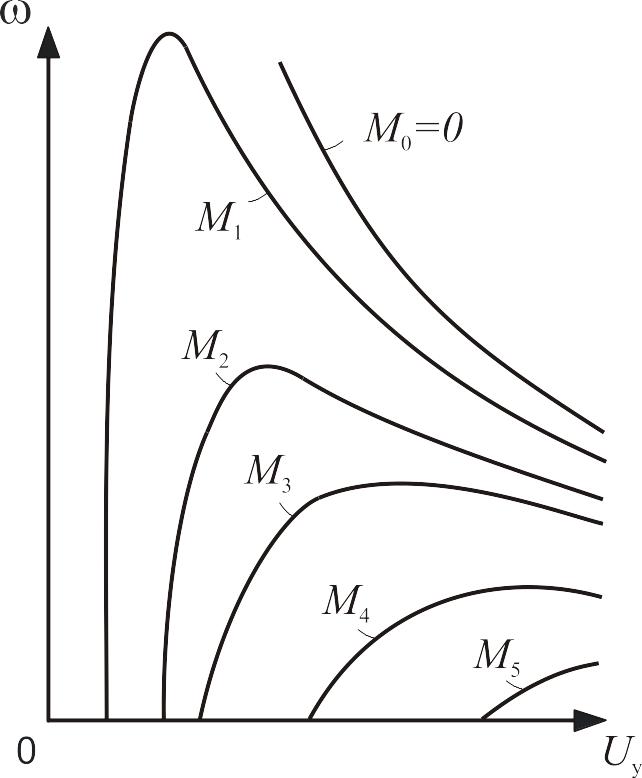

    Рис.2.50.1

    Постройте семейство графиков РХ ИДПТПУ. Какая величина является параметром этого семейства?

Семейство графиков РХ ИДПТПУ имеет вид представленный на рисунке.

Здесь: - угловая скорость вращения якоря; - управляемое напряжение обмотки возбуждения; , …, - фиксированные (неизменные) значения электромагнитных моментов двигателя, причём < < … < .

Параметром этого семейства является электромагнитный момент двигателя.

42. В каких случаях частоту вращения идптпу регулируют на спадающем участке рх? на возрастающем?

Частоту вращения регулируют на спадающем участке регулировочных характеристик при малых нагрузках на валу двигателя, когда необходимо увеличить частоту вращения выше номинальной и не требуется снижать её до нуля.

На возрастающем участке частоту вращения регулируют при больших моментах нагрузки и необходимости снижения частоты вращения до нуля.
