3.2 Грунт

Для грунтовой дороги f₀ = 0,03.

Найдём силу сопротивления дороги по формуле: P_д= G_a .

Рассчитаем мощность сопротивления дороги и воздуха по формулам:

N_д= , N_в= .

Рассчитаем общую мощность всех видов сопротивлений движению автомобиля по

формуле: N_e=

Найдём удельный расход топлива по формуле: q_e= q_eNmax· k_об· k_N .

Найдём значения расхода топлива на 100 км пути по прямой грунтовой дороге по формуле:

Q_s= · 100, л/100км .

По формуле рассчитаем расход топлива на заданном участке дороги:

Q= , л/30км

Полученные данные заносим в таблицу 1.2:

Таблица 1.2. – Дорога горизонтальная с грунтовым покрытием

Va, км/ч	Nд, кВт	Nв, кВт	И	Ne, кВт	Kn	qe, г/кВтч	Qs, л/100км
1
1,0052	0,9599	0,0000	0,0441	1,1293	2,9249	1019,5288	156,8994
1,7277	1,6499	0,0001	0,0417	1,9412	2,9425	937,3140	144,2684
2,6701	2,5504	0,0005	0,0410	3,0010	2,9481	902,7976	138,9991
3,4554	3,3013	0,0010	0,0422	3,8850	2,9393	905,1242	139,4077
4,2407	4,0528	0,0018	0,0453	4,7702	2,9161	933,1421	143,7882
5,1830	4,9556	0,0033	0,0530	5,8341	2,8596	940,1061	144,9579
6,0469	5,7844	0,0053	0,0677	6,8114	2,7543	932,9227	143,9550
2
1,8252	1,7430	0,0001	0,0801	2,0508	2,6685	930,1439	143,1686
3,1370	2,9968	0,0007	0,0758	3,5265	2,6977	859,3358	132,3344
4,8481	4,6346	0,0027	0,0745	5,4557	2,7068	828,8816	127,7756
6,2740	6,0025	0,0059	0,0768	7,0687	2,6915	828,8136	127,9172
7,6999	7,3740	0,0110	0,0825	8,6882	2,6521	848,6868	131,1800
9,4110	9,0258	0,0200	0,0967	10,6421	2,5579	840,9207	130,2644
10,9795	10,5468	0,0318	0,1237	12,4455	2,3868	808,4397	125,5320
3
2,0901	1,9962	0,0002	0,0917	2,3487	2,5902	902,8820	138,9832
3,5924	3,4324	0,0011	0,0869	4,0394	2,6228	835,4544	128,6864
5,5518	5,3093	0,0041	0,0854	6,2511	2,6326	806,1853	124,3451
7,1847	6,8780	0,0089	0,0880	8,1022	2,6154	805,3809	124,4148
8,8176	8,4522	0,0165	0,0946	9,9631	2,5713	822,8140	127,3566
10,7771	10,3502	0,0301	0,1109	12,2121	2,4662	810,7889	125,8555
12,5733	12,1004	0,0478	0,1421	14,2920	2,2774	771,3733	120,1114
4
3,2669	3,1210	0,0008	0,1435	3,6728	2,2692	790,9837	121,8161
5,6150	5,3698	0,0043	0,1360	6,3225	2,3131	736,8308	113,6540
8,6777	8,3170	0,0157	0,1339	9,8032	2,3253	712,0592	110,1936
11,2299	10,7904	0,0340	0,1383	12,7346	2,2996	708,1348	110,0025
13,7822	13,2848	0,0629	0,1491	15,7032	2,2367	715,7330	111,7114
16,8449	16,3124	0,1149	0,1755	19,3262	2,0912	687,5031	108,0513
19,6524	19,1272	0,1825	0,2258	22,7173	1,8427	624,1580	98,8355
5
3,7928	3,6241	0,0013	0,1666	4,2652	2,1392	745,6611	114,8682
6,5188	6,2377	0,0067	0,1580	7,3463	2,1867	696,5551	107,5300
10,0746	9,6684	0,0246	0,1558	11,4035	2,1990	673,3922	104,4138
13,0377	12,5547	0,0533	0,1611	14,8329	2,1697	668,1363	104,1282
16,0008	15,4738	0,0985	0,1740	18,3203	2,0995	671,8351	105,3734
19,5565	19,0304	0,1798	0,2053	22,6003	1,9399	637,7438	100,9591
22,8159	22,3526	0,2855	0,2647	26,6331	1,6747	567,2506	90,7058
6
5,0818	4,8586	0,0032	0,2234	5,7197	1,8537	646,1549	99,6249
8,7344	8,3718	0,0160	0,2122	9,8680	1,9064	607,2584	93,9823
13,4986	13,0064	0,0591	0,2100	15,3712	1,9170	587,0476	91,5737
17,4688	16,9344	0,1281	0,2180	20,0736	1,8792	578,6868	91,0925
21,4390	20,9412	0,2369	0,2366	24,9154	1,7941	574,1003	91,3964
26,2032	25,8788	0,4325	0,2811	30,9544	1,6100	529,2850	85,6516
30,5704	30,5538	0,6868	0,3653	36,7536	1,3304	450,6381	74,2171
7
6,7906	6,4988	0,0075	0,2990	7,6546	1,5434	537,9908	83,0743
11,6713	11,2201	0,0382	0,2848	13,2451	1,5959	508,3512	79,0273
18,0374	17,5030	0,1411	0,2836	20,7578	1,6007	490,1721	77,2737
23,3426	22,8956	0,3057	0,2964	27,2957	1,5530	478,2318	76,6058
28,6477	28,4764	0,5652	0,3245	34,1666	1,4554	465,7421	76,0912
35,0138	35,4820	1,0319	0,3902	42,9575	1,2638	415,4845	69,8282
40,8495	42,2590	1,6386	0,5134	51,6442	1,0261	347,5410	60,1892
8
7,4761	7,1585	0,0100	0,3294	8,4336	1,4392	501,6628	77,5214
12,8496	12,3706	0,0510	0,3143	14,6137	1,4897	474,5357	73,9291
19,8585	19,3356	0,1883	0,3138	22,9692	1,4914	456,7013	72,3618
25,6993	25,3490	0,4080	0,3290	30,3024	1,4406	443,6109	71,6532
31,5400	31,6136	0,7542	0,3616	38,0797	1,3410	429,1186	70,9719
38,5489	39,5429	1,3770	0,4372	48,1411	1,1555	379,8808	64,9873
44,9737	47,2855	2,1867	0,5786	58,2026	0,9545	323,3005	57,3149
9
10,5785	10,1573	0,0285	0,4681	11,9832	1,0966	382,2421	59,3151
18,1818	17,6476	0,1445	0,4501	20,9319	1,1298	359,8746	56,7546
28,0991	27,8894	0,5333	0,4568	33,4385	1,1171	342,0850	55,7654
36,3636	37,0170	1,1559	0,4876	44,9093	1,0639	327,6335	55,4287
44,6280	46,8561	2,1366	0,5474	57,6385	0,9846	315,0624	55,7415
54,5454	59,8298	3,9010	0,6810	74,9775	0,9020	296,5397	55,8384
63,6362	73,0655	6,1947	0,9269	93,2473	0,9625	326,0143	65,4404
10
15,5504	15,0277	0,0904	0,6948	17,7859	0,8996	313,5793	49,1315
26,7272	26,4317	0,4590	0,6803	31,6361	0,9021	287,3698	46,5959
41,3057	42,8049	1,6941	0,7152	52,3518	0,8978	274,9321	47,7336
53,4544	58,3325	3,6716	0,7920	72,9461	0,9069	279,2688	52,2057
65,6032	76,1201	6,7871	0,9263	97,5378	0,9622	307,9003	62,7098
80,1817	101,1715	12,3917	1,2135	133,6038	1,0571	347,5326	79,3261
93,5453	128,4018	19,6776	1,7317	174,2111	-0,0995	-33,7032	-8,5981

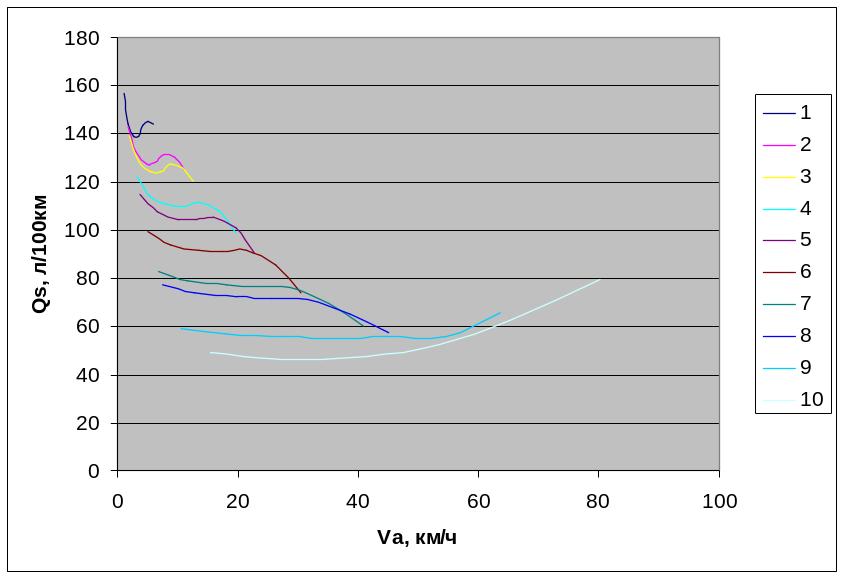

График зависимости расхода топлива от скорости движения на дороге с грунтовым покрытием представлен ниже.
