Корабельная система радиоэлектронного подавления мп-407:
Предназначена
для обнаружения излучений и активного
подавления радиолокационных станций
и радиолокационных головок самонаведения
противокорабельных ракет, а также
управления стрельбой снарядами помех
из установок ПК-16 и ПК-2. Комплекс
размещается на кораблях среднего и
большого водоизмещения.
Рис. № 1 Антенное устройство системы МП-407
В состав системы входят:
- антенные посты радиотехнической обстановки (РТО)
и активных помех (АП) со своей аппаратурой;
- пульт управления.
Основные характеристики:
Количество частотных поддиапазонов, литеры:
РТО 4
помех 2
Виды помех:
ответная, маскирующая, имитационная, прицельная и заградительная
Секторы, град.:
- обзора аппаратуры РТО - 360
- одновременного излучения каждой из двух надводных антенн АП:
по азимуту- 15; по углу места - 30.
Масса комплекса, кг: 6500
Обслуживающий личный состав, чел.: 3.
К средствам создания ПП относятся: реактивные установки ПК-2, ПК-10, ПК-16, специальные заряды, для артиллерийских установок АСПП-100, АСПП-130.
Рассмотрим некоторые из видов вооружения:
82-мм корабельный комплекс выстреливаемых помех ПК-16:
Предназначен
для постановки радиолокационных и
оптико-электронных отвлекающих ложных
целей для противодействия управляемому
оружию с радиолокационными и
оптико-электронными системами наведения.
В состав комплекса входят:
- две 82-мм пакетные пусковые установки

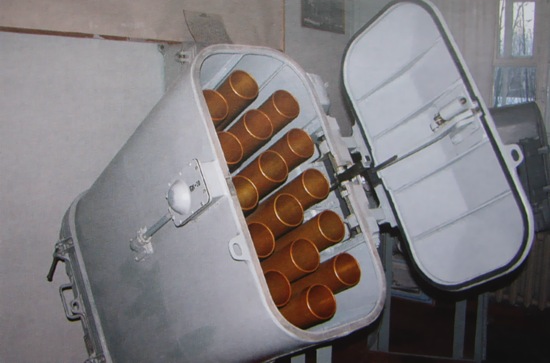

(ПУ) ПК-16; . Рис. № 2 Комплекс ПК-16
- пульт управления; выпрямительное устройство.
Комплекс размещается на надводных кораблях малого и среднего водоиз-мещения проектов 206МР, 1135, 1135М, 61М, 1241, 1124 и др.
Основные характеристики:
Калибр ПУ, мм 82
Количество направляющих ПУ, шт. 16
Режимы стрельбы:
Ручной: одиночными выстрелами,
Автоматический:
- одиночными выстрелами с интервалом, с: от 20 до 100 дискретно
через 10 с
- очередями с темпом, выстр./с: 1-2
Интервал между очередями, с: от 20 до 100
Количество снарядов в очереди, шт.: 2-3
Заряжание: ручное
Дальность постановки ложных целей, м: от 200 до 1800
120-мм корабельный комплекс выстреливаемых помех ПК-10:
Предназначен для повышения эффективности ПВО корабля на конечном участке самонаведения средств воздушного нападения путем постановки радиоэлектронных и оптико-электронных уводящих ложных целей.
Комплекс ПК-10
может применяться на кораблях всех
классов и использоваться в любых
климатических условиях, включая тропики.
Он состоит из пусковых установок, пульта
дистанционного управления, выносного
пульта управления, выпрямительного
агрегата, снарядов радиолокационных и
оптико-электронных помех.

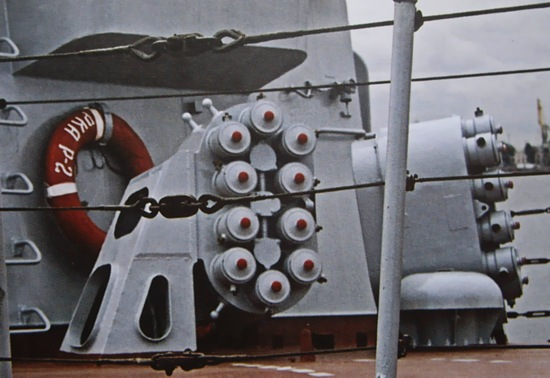

Рис. № 3 Комплекс ПК-10.
Комплекс разработан в следующих основных комплектациях:
- пульт дистанционного управления, две или четыре пусковые установки (ПУ)
для оснащения 1малых кораблей;
- восемь, двенадцать или шестнадцать ПУ с соответствующим количеством пультов дистанционного управления для вооружения кораблей среднего и большого водоизмещения. Каждая комплектация может иметь ряд исполнений, предусматривающих снабжение всех или отдельных пусковых установок приводом поворота в удобную для заряжания зону, а также различные варианты вторичных источников электропитания комплекса.
Снаряды радиолокационные (СР) и оптико-электронные (СО) имеют одинаковую форму и размеры и отличаются только снаряжением, массой и маркировкой.
Основные характеристики:
Снаряды СО, СР:
Калибр, мм: 120 ; Длина, мм: 1220; Масса, кг: не более 25
Пусковая установка:
Количество устанавливаемых снарядов, шт.: 10
Габаритные размеры без снарядов, мм:
длина 655, ширина 962, высота 540
Масса, кг:
- без привода поворота 205; - с приводом поворота 336
Режимы стрельбы:
- автоматический, сериями
- ручной, одиночными снарядами

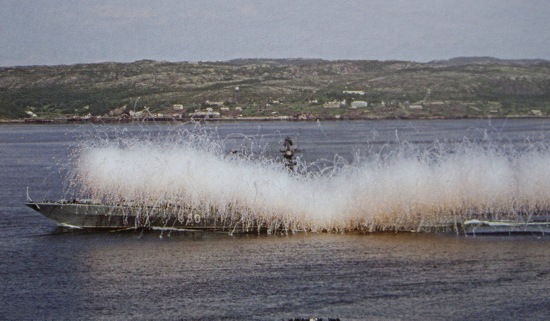

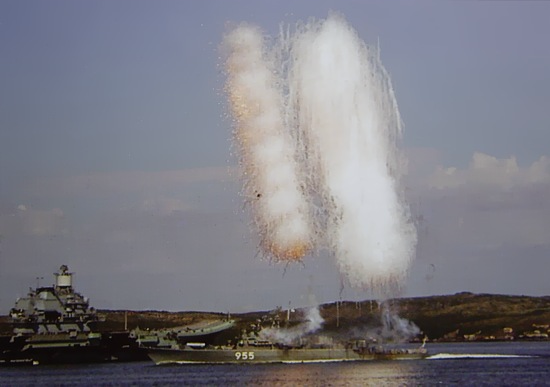

Рис. № 4 Комплекс ПК-10 в действии
Корабельный комплекс постановки ложных целей ПК-2:
Предназначен для постановки радиолокационных и оптических отвлекающих и дезинформирующих ложных целей для противодействия управляемому оружию с радиолокационными и оптико-электронными системами наведения (самонаведения).
В состав комплекса входят:
- две 140-мм пусковые установки (ПУ) ЗИФ-121;
- система приборов управления стрельбой
Терция";
- 140-мм турбореактивные снаряды помех.

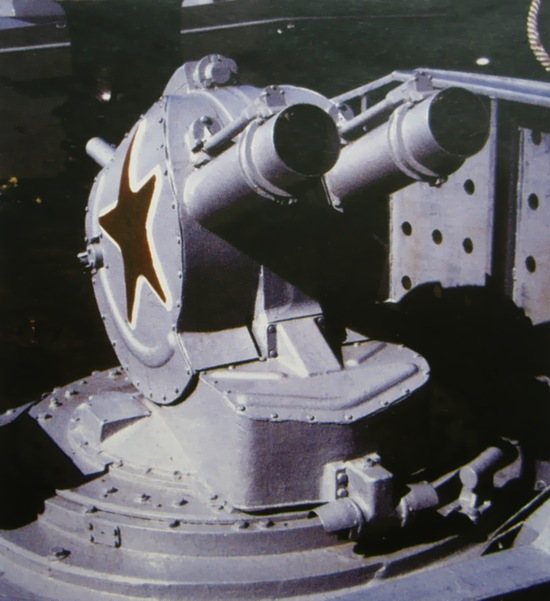

Рис. № 5 Комплекс ПК-2
Постановка ложных целей производится оператором ПУС комплекса по полученным данным. Снаряды вручную устанавливаются в тракт подачи в подпалубном помещении пусковой установки ЗИФ-121 и далее процесс стрельбы идет автоматически. Установка времени срабатывания взрывателя снаряда по данным, выработанным ПУС, производится непосредственно перед выстрелом с помощью электромеханического автоматического установщика трубок.
Устанавливается на корабли среднего и большого водоизмещения.
Основные характеристики:
Калибр, мм: 140
Тип ПУ: турельная
Количество направляющих труб, шт.: 2
Дальность постановки ложных целей, м: от 500 до 6000
Способ ведения огня: автоматический, дистанционный от ПУС
«Терция» залпами из двух труб
Тип ПУС: электромеханический
Темп стрельбы, залп./мин.: 15
Углы наведения, град.:
по горизонту ±177
по вертикали от -12 до +60
Удаление осечкового снаряда из трубы: автоматическое, дистанционное,
пневмоприводом
Масса, кг:
незаряженной ПУ- 3600
приборов управления стрельбой- 1800
Боевой расчет, чел.: 9
Тип снарядов помех: ТСП-47; ТСТ-47; ТСО-47
Масса, кг:
снарядов - 36; 37,5; 38,5
снаряжения - 7,7; 2,6; 8,6
Оптико-электронное подавление:
Для подавления оптико-электронных средств противника могут применяться:
турбореактивные тепловые снаряды ТСТ-41, ТСТ-60;
снаряды ловушки;
- морские дымовые шашки МДМ-1У.
Гидроакустическое подавление:
Для подавления гидроакустических средств противника применяются:
- станции постановки активных акустических помех МГ-34, МГ-94;
- самоходный снаряд, имитирующий гидроакустическое поле ГИП-1.
Радиоэлектронная защита:
Для радиоэлектронной защиты используются различные схемы автоматических регулировок усиления приемных каналов РЭС, работа РЭС на разнесенных частотах и многие другие технические и тактические приемы. В качестве основного средства, для обеспечения ЭМС, на кораблях ВМФ, используется система «Звездочка», различных модификаций.
Противодействие техническим средствам разведки:
Мероприятия по ПД ТСР изложены и введены в действие приказами МО РФ
и ГК ВМФ («Положение по комплексному ПТД ТС иностранной разведки»).
Огневое поражение:
Средства огневого поражения РЭБ подразделяются на:
- корабельные; - береговые; - авиационные.
