Контрольні запитання

  1. Перерахувати блоки, які мають аналогові входи.

  2. Перерахувати блоки, які мають аналогові виходи.

  3. Яких правил слід дотримуватися при використанні аналогових входів і виходів.

  4. Як ввести параметри блока?

  5. Як можна налагодити компаратор?

Література

  1. Ельперін і.В. Промислові контролери.

  2. Методичні вказівки до вивчення мікропроцесорних контролерів фірми Mitsubishi Electric α-серії

  3. Робоча документація фірми Mitsubishi. Лабораторна робота № 3

Тема: Розробка програми управління на базі відомого релейно-контактного варіанту для програмування мікропроцесорних контролерів Mitsubishi α-серії

Мета: Дослідити методи створення програм з логічними блоками для мікропроцесорного контролера Mitsubishi α-серії

Завдання

  1. Отримати у викладача контактно-релейну схему завдання згідно варіанту за номером в журналі.

  2. Вивчити контактно-релейну схему.

  3. Розробити на папері програму керування, що відповідає даній контактно-релейній схемі.

  4. Завантажити програму Alpha Programing.

  5. Вибрати тип контролера, орієнтуючись завдання.

  6. Розмістити в вікні програмування (FBD) вхідні сигнали згідно схеми.

  7. Розмістити в вікні програмування (FBD) вихідні сигнали згідно схеми.

  8. Розмістити в вікні програмування (FBD) функціональні блоки згідно схеми.

  9. Виконати з’єднання згідно схеми.

  10. Запустити програму в режимі симуляції.

  11. Дослідити роботу схеми.

  12. Вимкнути режим симуляції.

  13. Зберегти файл програми.

  14. Оформити звіт.

  15. Дати відповіді на контрольні запитання.

Контрольні запитання

  1. Описати правила переводу релейно-контактної схеми в програму.

  2. Які функціональні блоки містить програма? Пояснити їх призначення.

  3. При яких значеннях вхідних сигналів спрацює перше реле?

  4. При яких значеннях вхідних сигналів спрацює друге реле?

  5. Пояснити роботу схеми. Відповідь на це питання дається усно при захисті роботи.

Література.

  1. Ельперін І.В. Промислові контролери.

  2. Методичні вказівки до вивчення мікропроцесорних контролерів фірми Mitsubishi Electric α-серії

  3. Робоча документація фірми Mitsubishi.

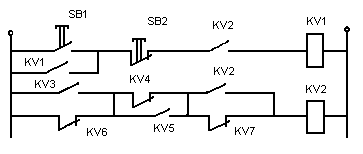

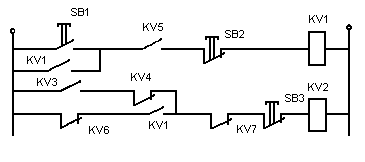

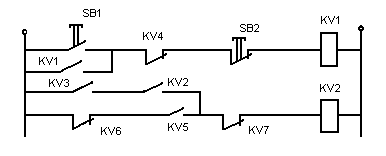

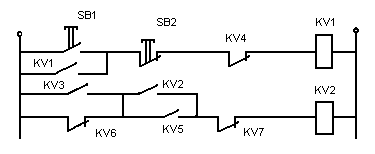

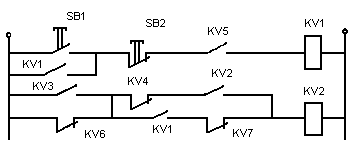

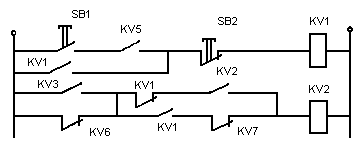

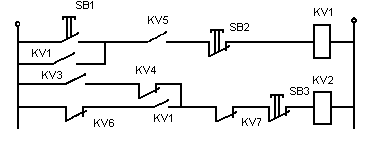

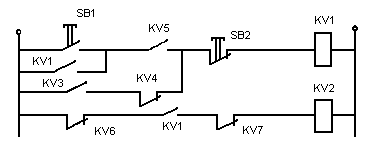

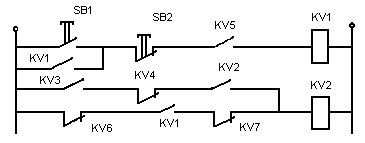

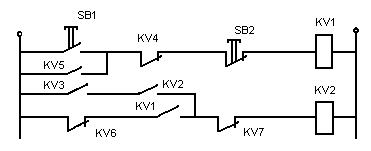

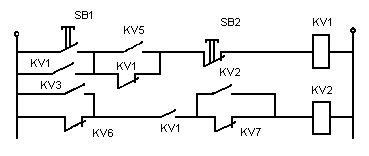

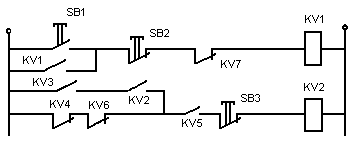

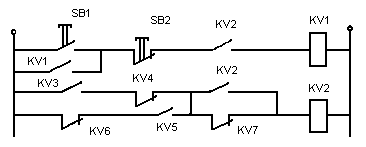

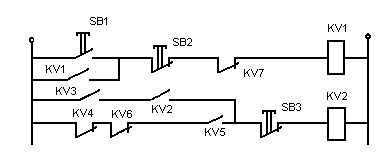

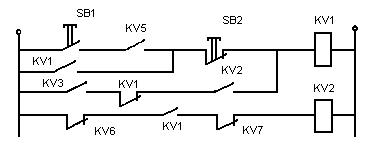

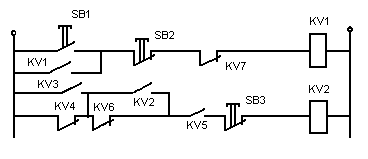

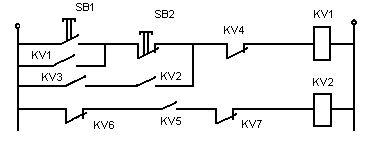

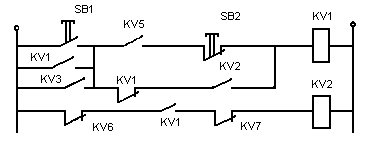

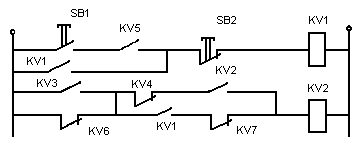

Варіанти завдань до лабораторної роботи №3

Лабораторна робота № 4

Тема: Розробка програми управління об’єктом для програмування мікропроцесорних контролерів Mitsubishi α-серії

Мета: Дослідити методи створення програм для мікропроцесорного контролера Mitsubishi α-серії

Завдання
