Лабораторна робота №1
Тема: Ознайомлення з програмним забезпеченням для програмування мікропроцесорних контролерів Mitsubishi α-серії
Мета: Дослідити прийоми роботи з програмою Alpha Programing
Завдання
Завантажити програму (C:\Program Files\Mitsubishi Alpha Controler\Alpha Programing)
Оглянути меню програми, визначити призначення кнопок і пунктів меню.
Створити новий файл.
Вибрати варіант завдання за номером студента по списку в журналі.
Вибрати тип контролера.
Розмістити в вікні програмування (FBD) вхідні сигнали згідно малюнка.
Розмістити в вікні програмування (FBD) вихідні сигнали згідно малюнка.
Р
озмістити в вікні програмування (FBD) функціональні блоки згідно варіанту.
Натиснути кнопку
Виконати з’єднання згідно малюнка.
Запустити програму в режимі симуляції.
Дослідити роботу схеми та заповнити таблицю.
Вимкнути режим симуляції.
Зберегти файл програми.
Оформити звіт.
Дати відповіді на контрольні запитання.
Контрольні запитання
Призначення та особливості використання контролерів Mitsubishi α-серії.
Які існують моделі контролерів Mitsubishi α-серії?
Призначення пунктів меню програми.
Які функціональні блоки містить програма? Пояснити їх призначення.
Література.
Ельперін І.В. Промислові контролери.
Методичні вказівки до вивчення мікропроцесорних контролерів фірми Mitsubishi Electric α-серії
Робоча документація фірми Mitsubishi.

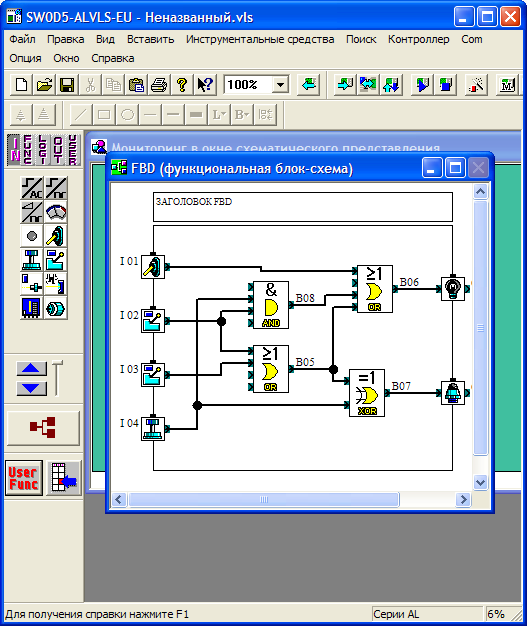

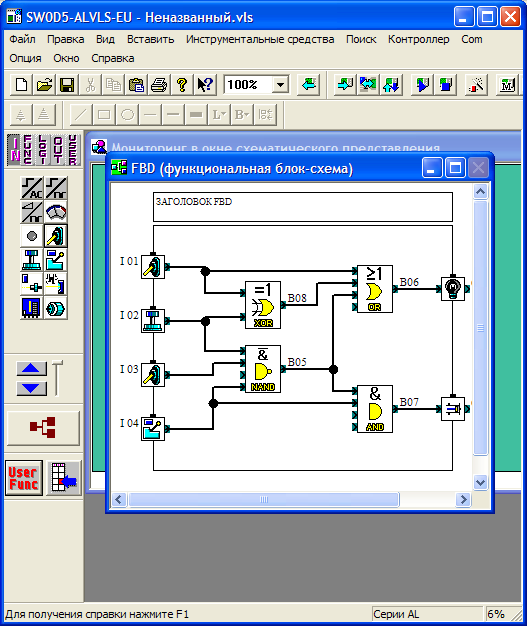

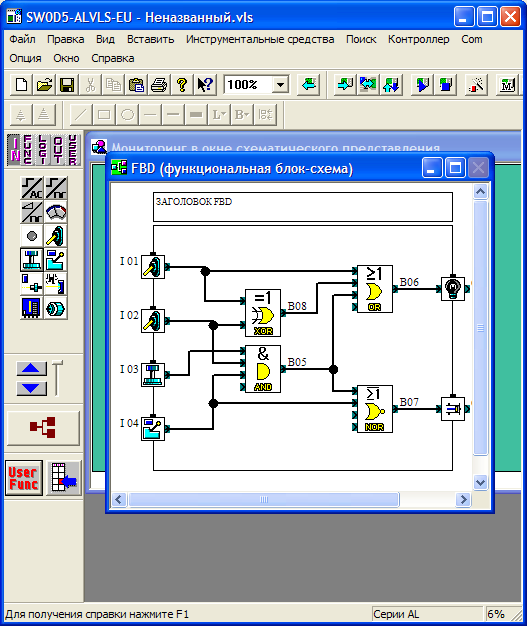

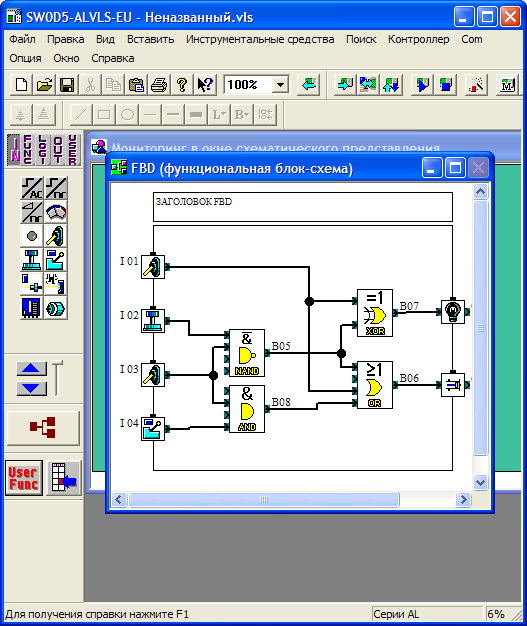

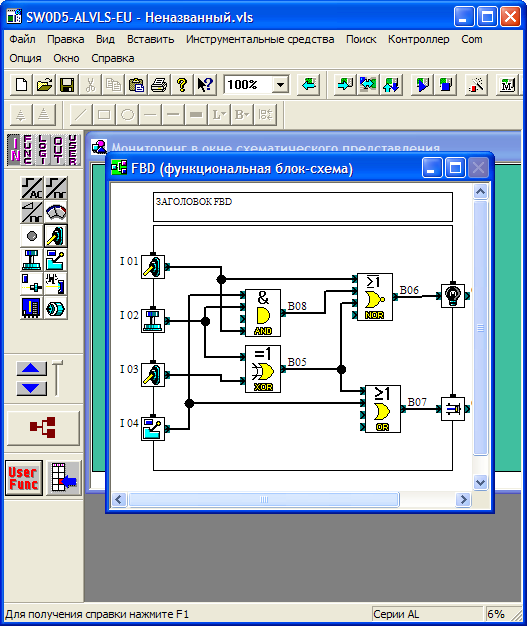

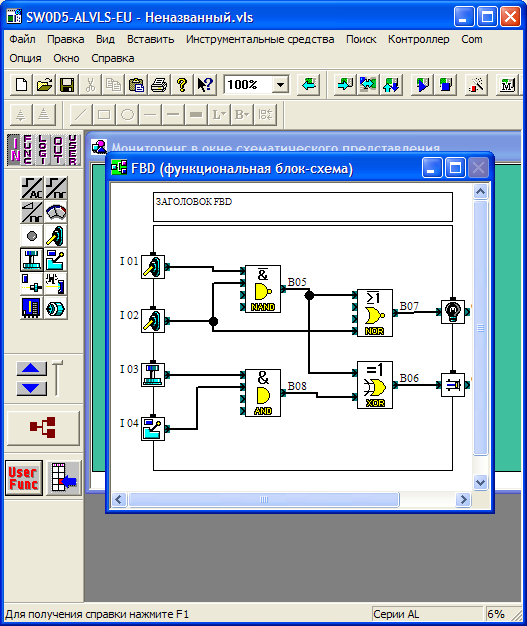

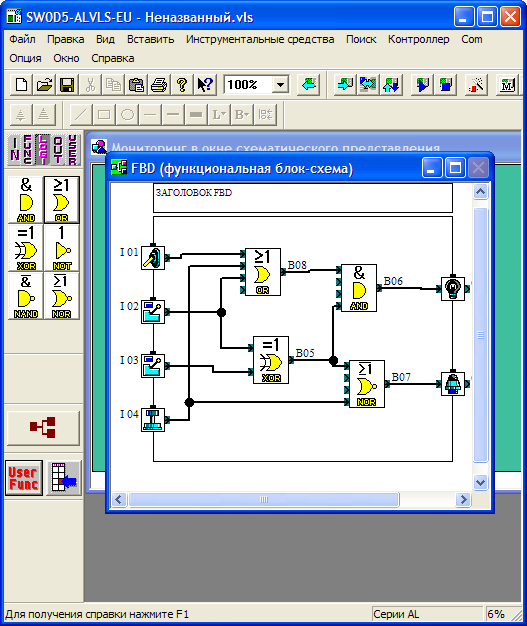

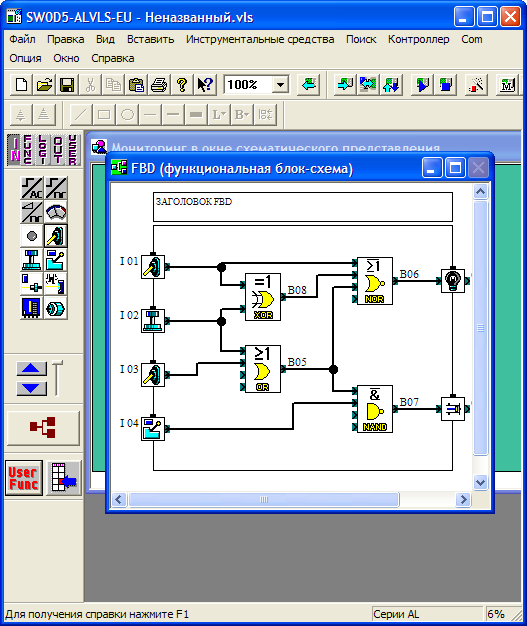

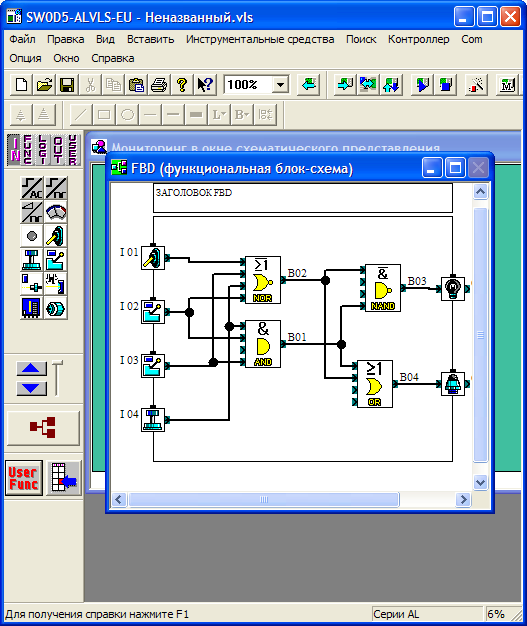

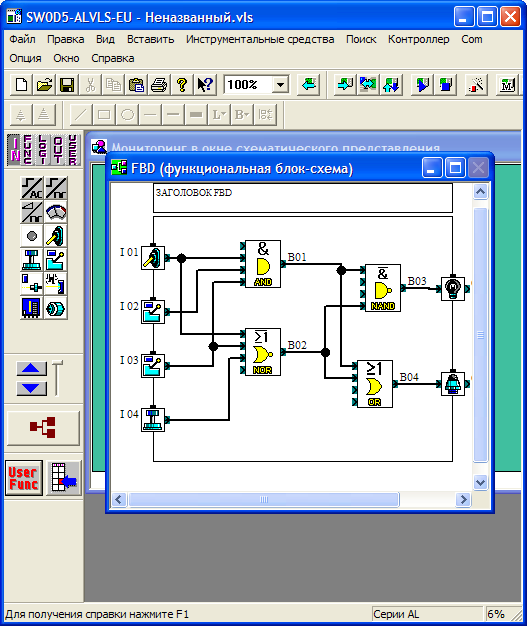

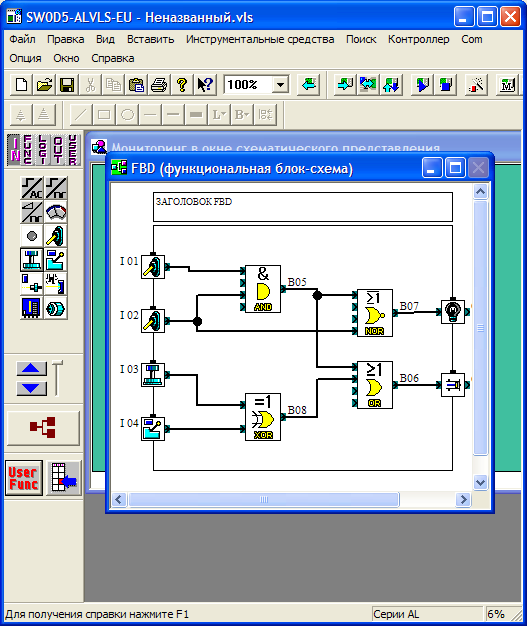

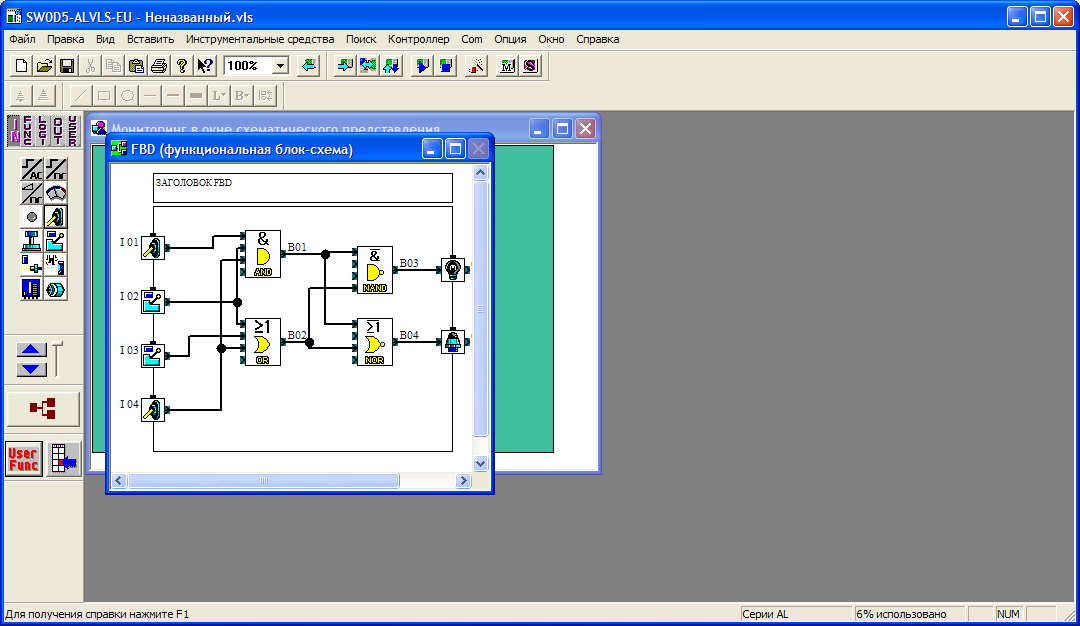

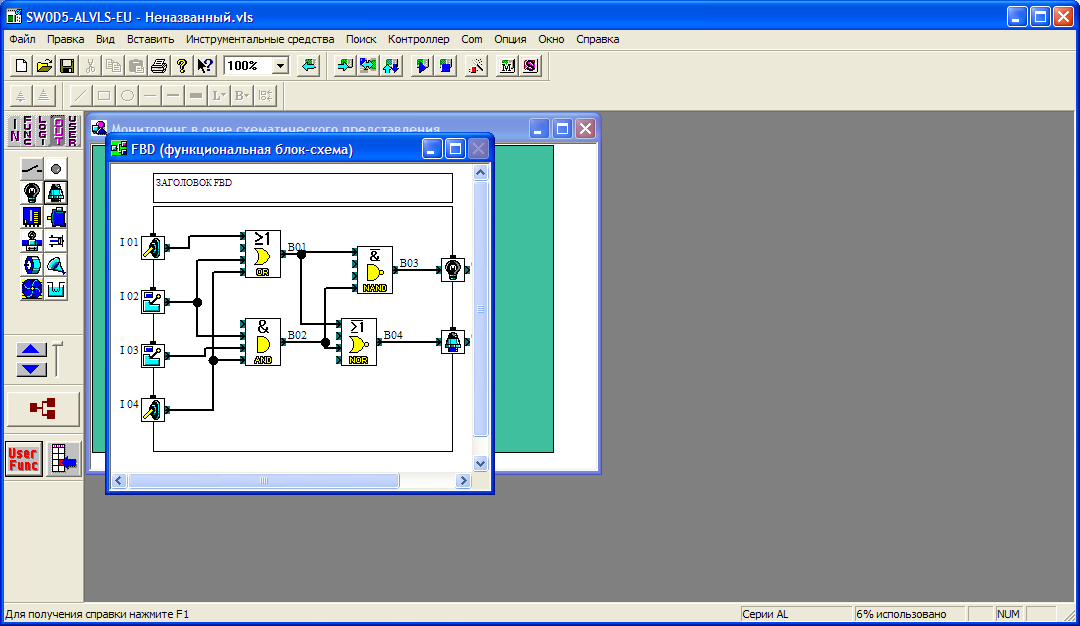

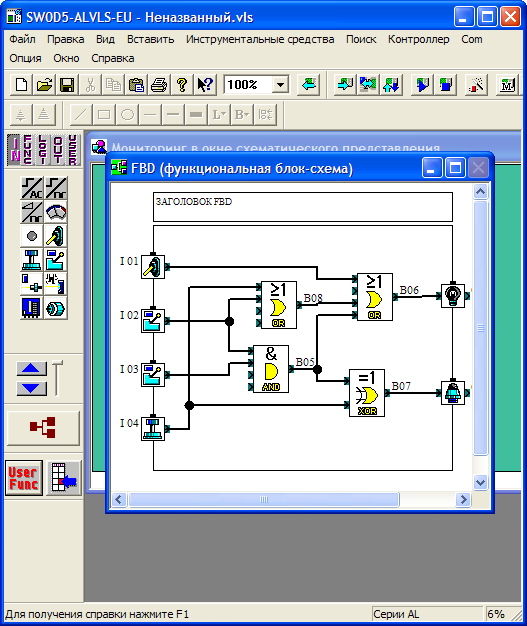

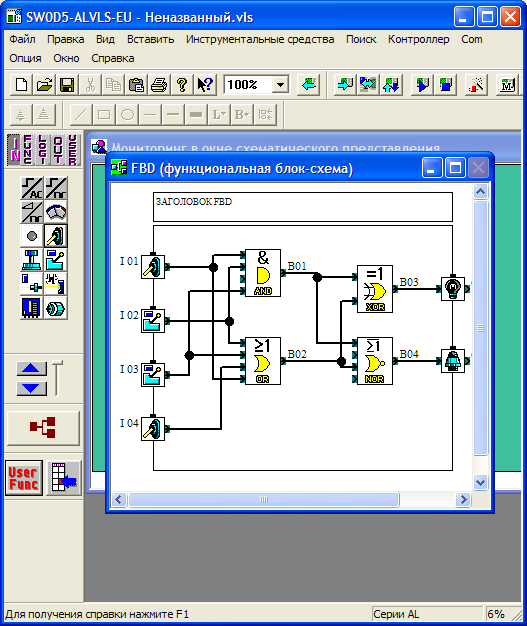

Варіанти завдань до лабораторної роботи №1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
Зразок таблиці до лабораторної роботи №1
-
Входи
Виходи
І01
І02
І03
І04
О01
О02
0
0
0
0
0
0
0
1
0
0
1
0
0
0
1
1
0
1
0
0
0
1
0
1
0
1
1
0
0
1
1
1
1
0
0
0
1
0
0
1
1
0
1
0
1
0
1
1
1
1
0
0
1
1
0
1
1
1
1
0
1
1
1
1
