I.Контрольные вопросы:

1.Дать определение трехфазной цепи.

2.Дать определение линейного напряжения.

3.Дать определение фазного напряжения.

4.Привести уравнение связи между линейным и фазным напряжением.

5.Привести уравнение связи между линейным и фазным током.

6.Привести определение симметричной (равномерной) нагрузки.

7.Чему равен ток в нулевом проводе при симметричной нагрузке?

8.Как определяется ток в нулевом проводе при несимметричной нагрузке?

I₀ =

9.Пояснить роль нулевого провода в трехфазных цепях.

I.Выбор приборов и оборудования:

Таблица 7.1 – Приборы и оборудование

N п/п	Наименование прибора или др. оборудования	Тип	Количество	Технические характеристики

II.Порядок выполнения работы:

1.Открыть файл «WB - 5», выбрать элементы цепи, заполнить таблицу 7.1.

Установить э.д.с. источников одинаковой амплитуды, частоты, но сдвинутых по фазе т.о. φ_А = 0⁰, φ_В = 120⁰, φ_С =240⁰. Ток измерять амперметром в режиме АС, напряжение мультиметром.

2.Собрать цепь в соответствии с рисунком 7.1. Вид нагрузки (резисторы, конденсаторы, катушки) студентами выбирается самостоятельно.

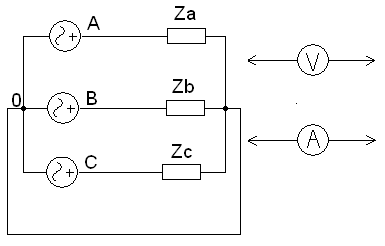

Рисунок 7.1 – Соединение трехфазной нагрузки звездой

3.Установить симметричную (равномерную) нагрузку.

4.Сделать соответствующие измерения токов и напряжений, заполнить таблицу 7.2.

5.Оборвать нулевой провод, сделать соответствующие замеры токов и напряжений, заполнить таблицу 7.2.

6.Поизвести обрыв одной из фаз, произвести замеры, заполнить таблицу 7.2.

Таблица 7.2 – Данные наблюдений

№ п/п

Нагрузка

IA, A

IB, A

IC, A

IO, A

UA, B

UB, B

UC, B

UAB, B

UBC, B

UCA, B

UO, B

1

Равномерная с нулевым пр.

2

Равномерная, обрыв нулев. провода

3

Равномерная обрыв фазы

4

Неравномерная с нулевым пр.

5

Неравномерная, обрыв нулев. провода

5.Установить неравномерную нагрузку, произвести замеры соответствующих токов и напряжений, заполнить таблицу 7.2.

6.Произвести обрыв нулевого провода, сделать соответствующие замеры, заполнить таблицу 7.2.
