Создание линий и полилиний

Чтобы нарисовать линию выберете на панели инструментов. На запрос программы задайте координаты начальной точки отрезка в командной строке, либо используя динамический ввод, либо кликнув левой кнопкой мыши в нужной точке. Далее подобным образом укажите следующие точки. Нажмите Ввод (Enter) для завершения и выхода из команды Отрезок.

Таким образом мы начертим объект который будет состоять из отдельных отрезков, каждый из которых можно будет редактировать отдельно от всего объекта. Порой это хорошо, но порой бывает удобней, чтобы объект представлял из себя единое целое, тогда становится проще и быстрей его выбирать для дальнейшей работы. В таком случае следует воспользоваться командой Полилиния. Нажимаем и задаем любым способом точки полилинии. Для завершения нажимаем Ввод(Enter). Теперь мы нарисовали объект полилинию, который выбирается как единое целое.

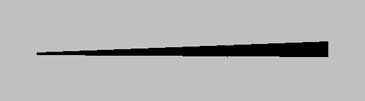

Дополнительно, команда Полилиния позволяет чертить полилинии autocad с заданной шириной. Для этого на запрос программы о вводе координат следующей точки в командной строке наберите ш и затем задайте начальную ширину полилинии и затем конечную ширину. Значения могут быть одинаковыми, тогда полилиния получится одной ширины, и различными, тогда линия получится, например, такая:

В данном примере начальная ширина составляет 10 единиц, а конечная 100.

Выбор объектов

как же можно выбирать объекты autocad для редактирования или черчения в ответ на запрос программы "Выберите объекты". Все просто - наводите курсор на объект и нижимаете левую кнопку мыши. Объект помечается и на нем загораются характерные точки (ручки) с помощью которых тоже можно редактировать объект. Если больше ничего не надо выбирать то нажимаем Ввод (Enter) и приступаем к дальнейшему выполнению команды, выбор на этом закончен.

Когда нужно выбрать несколько объектов autocad следует использовать секущие рамки. Если нажать и удерживать левую кнопку мыши и повести мышь вправо, то выбор осуществляется следующей рамкой и при этом выбираются те объекты, которые полностью попадают в рамку. Если выбор осуществляется аналогично, но мышь повести влево, то получается такая рамка при этом выбираются все объекты, которые эта рамка пересекает. У каждого способа свои преимущества, какой способ выбора когда лучше использовать разберетесь сами по ходу.

Если при выборе рамкой в выбор попали ненужные объекты, можно, конечно, его отменить нажав клавишу Esc и выбрать заново. Но бывают случаи когда необходимо исключить из выбора внутренние объекты редактируемой конструкции, а объектов для выбора много. Тогда удобней выбрать всю конструкцию рамкой, а ненужные объекты autocad исключить из выбора: нажать и удерживать клавишу Shift, а мышкой щелкнуть на исключаемом объекте. Выделение с объекта снимется, остальные объекты останутся выбранными.

Зачастую возникают трудности с выбором близко расположенных или совпадающих объектов autocad. Рассмотрим на примере: начертим линию , а затем поверх нее еще одну . Теперь при выборе всегда будет выбираться второй верхний объект. Что делать если нужно перенести нижний? Для этого существует циклический выбор. Выбираем команду Перенести, наводим на объект и при нажатой клавише Shift, не сдвигая мышь, дополнительно нажимаем Пробел. Последовательно нажимая Пробел видим что объекты выбираются по очереди. Когда выбран нужный объект отпускаем Shift+Пробел и щелкаем левой кнопкой мыши. Далее переносим объект.

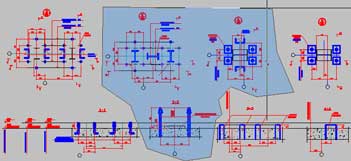

Хочется еще сказать о возможности выбора объектов autocad рамкой неправильной формы. Если на запрос программы о выборе объектов набрать Рм, то можно выбрать объекты точно окружив их многоугольником так, чтобы все объекты были внутри многоугольника. Если ввести См, то многоугольником будут выбраны объекты, находящиеся у него внутри и пересекаемые им, по аналогии с секущими рамками. Если набрать Л, то программа предложит провести линию, при этом выберутся только те объекты через которые она проходит. К примеру (используется ключ Рм):

И напоследок, если нужно выбрать все объекты чертежа и ничего не упустить, что часто случается при выборе рамкой, то на запрос программы о выборе объектов следует набрать Все и быть спокойным - точно выберутся все объекты чертежа.

Текст

Для создания текста в Autocad существуют команды Однострочный текст и Многострочный текст. При вызове указанных команд будет создан текст в autocad с параметрами (размер, шрифт, степень сжатия и т.п.), оговоренными в текущем текстовом стиле, который отображается на панели Стили.

Чтобы создать однострочный текст нажмите кнопку . Ее можно найти на ленте Главная - панель "Аннотации" - "Однострочный" или на панели инструментов Текст. На запрос программы укажите мышью положение первого символа создаваемого текста. Далее задайте угол поворота текста, нулевой угол создает горизонтальный текст. Далее введите текст и нажмите Ввод (Enter), введите следующую строку и нажмите Ввод (Enter). Чтобы закончить ввод текста в autocad надо на запрос программы о вводе следующей строки после нажатия Enter еще раз нажать Enter. Следует отметить, что если текущий текстовый стиль имеет нулевую высоту, то программа запросит ввести еще и высоту текста. Каждая строка созданного таким образом текста, является отдельным элементом и редактируется по отдельности, что очень неудобно при редактировании большого текста autocad, например, примечаний. Это свойство является главным отличием однострочного текста от многострочного. Таким образом получается, что Однострочный текст нужно применять для коротких надписей, в одну строку, что и следует из его названия.

Для создания больших, многострочных надписей следует применять Многострочный текст. Для его создания нажмите кнопку . Где ее найти вы уже знаете. Далее с помощью мыши зададим первый угол и противоположный углы рамки, в которую будет вписываться наш текст. Далее вводим текст. При достижении правой границы текст в autocad автоматически переводится на следующую строку. Для завершения ввода теста нажимаем OK. Полученный многострочный текст является единым объектом и редактируется как одно целое. Многострочный текст в отличие от однострочного обладает гораздо более обширными возможностями по форматированию.
