Генератор и система включены параллельно. Эквивалентируем схему замещения:

(19)

(20)

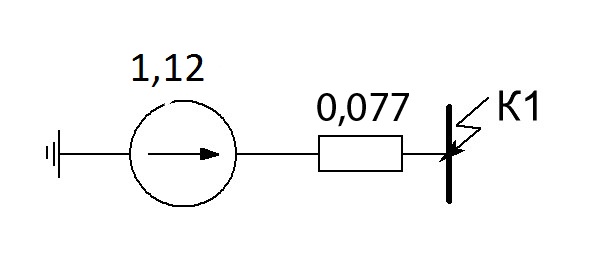

Рисунок 5 – Эквивалентная схема замещения.

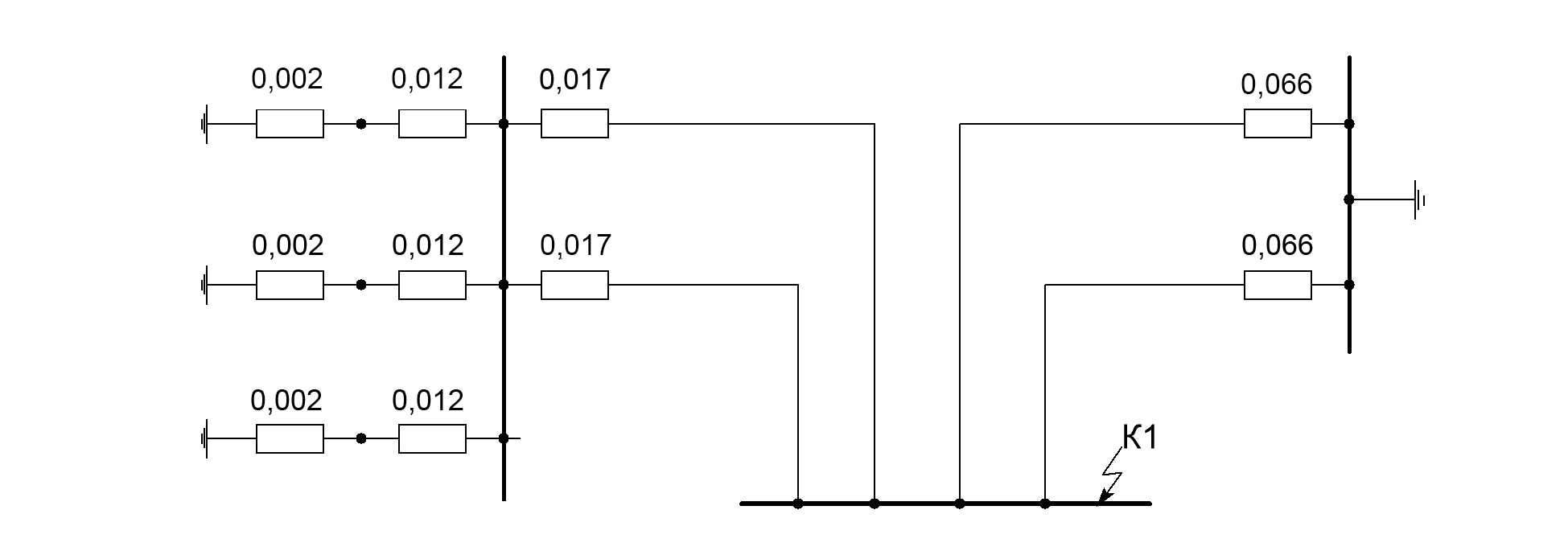

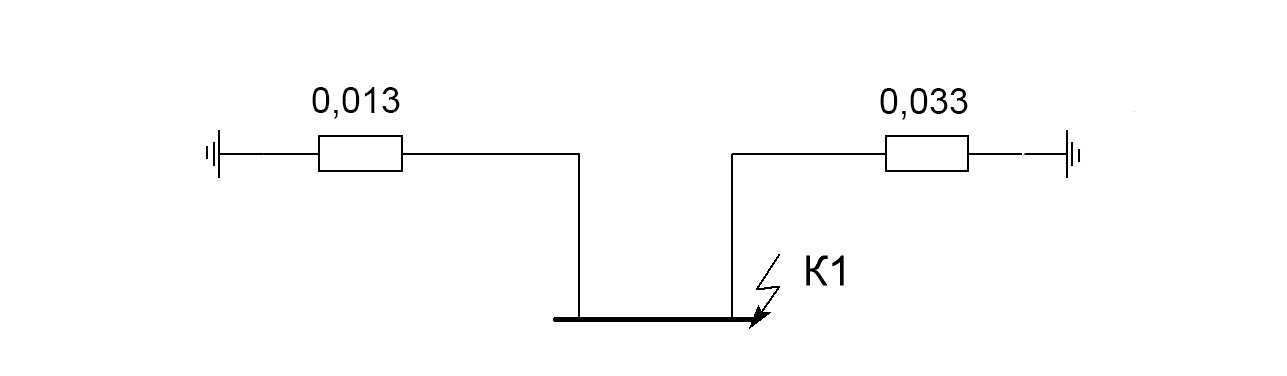

Расчет активных сопротивлений элементов сети

Расчет генератора:

(21)

Расчет трансформатора Т3:

(22)

Линия W1:

(23)

Линия W2

Система:

Расчет К1

2.1.6 Определение начального значения периодической составляющей тока КЗ.

Определение полного тока короткого замыкания - ,

(24)

В именованных единицах, кА:

(25)

Из предыдущих расчетов:

кА,

2.1.7 Расчет ударного тока КЗ

Рассчитаем :

(26)

Ударный коэффициент: о.е.:

(27)

Ударный ток:

(28)

2.1.8 Определение периодической и апериодической составляющей тока к.з в момент времени τ_min .

Время расхождения контактов выключателя .

Принимается, что амплитуда периодической составляющей тока к.з остаётся неизменной, т.е :

,

Значение апериодической составляющей:

,

.

2.1.9 Определение теплового импульса

Т.к. кз для генераторов является удаленным, то теплой импульс определяем по формуле:

(29)

Осциллограмма электромагнитного переходного процесса изображена на рисунке 6

Рисунок 6 - Осциллограмма электромагнитного переходного процесса.

2.1.10 Выбор выключателя Q3

а) по напряжению

где - напряжение в месте установки выключателя, кВ,

- номинальное напряжение выключателя, кВ,

.

б) по длительному току нормального режима

где - ток нормального режима, кА,

,

где - коэффициент загрузки трансформатора.

здесь - полная мощность нагрузки подстанции, МВА,

, (30)

,

кА.

- номинальный ток выключателя, кА.

в) по отключающей способности:

1) проверка на симметричный ток отключения

,

где - периодическая составляющая тока КЗ в момент времени , кА;

- номинальный ток отключения выключателя, кА.

2) проверка отключения апериодической составляющей тока КЗ

,

,

где - номинальное значение апериодической составляющей тока КЗ, кА,

, (32)

здесь - нормированное содержание апериодической составляющей в полном токе КЗ, %, -номинальный ток отключения, кА.

г) по включающей способности:

1)

где - номинальный ток включения выключателя, кА

2)

где - номинальный ток включения выключателя (начальное действующее значение периодической составляющей), кА

д) на термическую стойкость

где - ток термической стойкости, кА, - допустимое время его действия, с.

, где , .

По данным расчётов выбирается выключатель ЯЭ-110Л-23(13)У4.

Таблица 7 – сравнение данных выключателей

Расчетные данные		Паспортные данные
	110		110
	8,2		40
	1,04		100
	19,6		125
	8,2		50
	8,54		7500
