Порядок выполнения задания
Разместить на листе бумаги в масштабе 1:500 шестнадцать скважин, расположенных на расстоянии 25 м друг от друга по квадратной сетке (рис. 5.1).
Подписать у скважин слева их номера, справа – абсолютные отметки: в числителе - устья скважин, в знаменателе - глубин залегания УГВ.
По абсолютным отметкам устьев скважин методом интерполяции или с помощью палетки провести горизонтали рельефа, а по абсолютным отметкам глубин залегания УГВ - гидроизогипсы сечением 1м.
В точках пересечения горизонталей и гидроизогипс определить глубины залегания УГВ и провести через точки с их равными значениями гидроизобаты сечением 1 м.
Провести линии тока, показав на карте направления движения подземных вод в нескольких характерных участках, выделить участки с глубиной залегания УГВ менее 2 м, определить места питания и разгрузки подземных вод
Таблица 5..1 |
Исходные данные для построения карты гидроизогипс грунтовых вод |
(абсолютные отметки устьев скважин, м)* |
Номера скважин |
16 |
14,7 |
13,9 |
17 |
17,7 |
11,9 |
10,9 |
15,6 |
14,5 |
10,7 |
12,4 |
11,9 |
5,3 |
12,1 |
13,9 |
8,9 |
*Все отметки уменьшены на 100м (т.е. 13,1=113,1-100) |
15 |
15,2 |
14,3 |
18,6 |
17 |
12,8 |
11,4 |
15,9 |
14,8 |
10,3 |
11,9 |
12,3 |
4,2 |
12,8 |
14,6 |
9,3 |
|||||
14 |
14,8 |
14,9 |
18,9 |
18,6 |
13,2 |
11,9 |
16,1 |
15 |
9,7 |
11,3 |
13,5 |
5,1 |
13,9 |
14,8 |
11,1 |
|||||
13 |
14,3 |
15,8 |
18,8 |
19,2 |
14,1 |
12,5 |
15,9 |
15,1 |
9,9 |
10,8 |
13,1 |
9 |
15,1 |
15 |
10,9 |
|||||
12 |
13,5 |
13,3 |
17 |
17,2 |
10,5 |
10,3 |
14,3 |
14,4 |
12,3 |
13,5 |
13,1 |
6,5 |
12,2 |
13,3 |
12,1 |
|||||
11 |
14,7 |
13,7 |
18,2 |
17,3 |
11,2 |
10,5 |
Ь,1 |
14,3 |
11,2 |
12,3 |
9,2 |
3,2 |
12,7 |
14,1 |
8,2 |
|||||
10 |
15,3 |
16,5 |
18,3 |
18 |
12,2 |
11,3 |
15,3 |
15,4 |
10,5 |
11,2 |
13,1 |
4,8 |
13,2 |
14,3 |
12,1 |
|||||
9 |
16,1 |
15,3 |
18,2 |
18,8 |
13,3 |
12 |
15,6 |
15,3 |
10,3 |
10,5 |
12,4 |
9,5 |
14,3 |
14,6 |
11,6 |
|||||
8 |
12,2 |
12,4 |
13,5 |
13,3 |
9,1 |
9,2 |
10,5 |
10,3 |
15 |
15,4 |
11,8 |
7,9 |
11,4 |
9,5 |
10,8 |
|||||
7 |
12,5 |
12,3 |
14,4 |
13,6 |
9,5 |
9,4 |
11,5 |
10,5 |
15,4 |
15,2 |
8,5 |
6,7 |
11,3 |
10,5 |
7,5 |
|||||
6 |
13,4 |
12,5 |
15,1 |
14 |
10,3 |
9,5 |
12,4 |
12,3 |
14,3 |
15 |
11,3 |
6,3 |
11,5 |
11,9 |
10,3 |
|||||
5 |
13,6 |
13 |
16,7 |
15,2 |
10,6 |
10,1 |
13,2 |
11,2 |
14,2 |
17,3 |
10,8 |
7,9 |
12 |
12,2 |
9,8 |
|||||
4 |
10,8 |
10,5 |
12,4 |
11,7 |
7,5 |
7,5 |
9,6 |
9,6 |
17,5 |
18,2 |
10,5 |
9,5 |
9,5 |
8,6 |
9,5 |
|||||
3 |
11,3 |
10,6 |
12,5 |
12 |
8,4 |
7,6 |
9,5 |
9,4 |
16,7 |
17,5 |
10,0 |
10,2 |
9,6 |
8,5 |
9 |
|||||
2 |
12,2 |
11,3 |
13,1 |
12,5 |
9,1 |
8,2 |
10,1 |
9,5 |
15,7 |
16,6 |
9,1 |
8,1 |
10,3 |
9,1 |
8,1 |
|||||
1 |
13,1 |
12,4 |
13,6 |
13,2 |
10,3 |
9,1 |
10,6 |
10,1 |
15,2 |
15,7 |
8,5 |
6,9 |
11,4 |
9,6 |
7,5 |
|||||
Вр |
№ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Таблица 5..2 |
Исходные данные для построения карты гидроизогипс грунтовых вод |
(абсолютные отметки залегания уровня грунтовых вод, м)* |
Номера скважин |
16 |
0,60 |
2,10 |
1,60 |
4,60 |
0,50 |
2,10 |
1,30 |
4,40 |
3,60 |
4,00 |
5,90 |
1,70 |
1,90 |
1,70 |
5,90 |
*Все отметки уменьшены на 100м (т.е. 4,1=114,1-100) |
15 |
1,20 |
0,50 |
2,60 |
3,10 |
1,60 |
0,50 |
2,30 |
1,30 |
1,60 |
3,60 |
2,90 |
0,50 |
0,40 |
0,30 |
2,10 |
|||||
14 |
3,00 |
1,00 |
3,80 |
4,00 |
2,80 |
1,90 |
4,20 |
2,90 |
0,10 |
1,10 |
6,10 |
1,90 |
0,10 |
3,00 |
5,40 |
|||||
13 |
3,10 |
3,30 |
1,20 |
5,50 |
3,10 |
2,90 |
3,60 |
4,00 |
2,60 |
0,50 |
5,00 |
2,10 |
2,50 |
2,00 |
4,30 |
|||||
12 |
0,30 |
2,30 |
2,00 |
5,20 |
0,20 |
2,30 |
2,40 |
4,10 |
3,20 |
3,50 |
6,60 |
1,40 |
1,30 |
1,40 |
5,60 |
|||||
11 |
0,90 |
0,40 |
3,10 |
3,60 |
1,30 |
0,80 |
2,90 |
1,90 |
1,40 |
3,20 |
3,50 |
1,50 |
0,10 |
1,90 |
2,50 |
|||||
10 |
3,20 |
1,30 |
4,20 |
4,20 |
3,20 |
1,70 |
4,00 |
3,20 |
0,30 |
0,90 |
6,50 |
2,60 |
0,30 |
3,00 |
5,50 |
|||||
9 |
3,50 |
3,20 |
1,30 |
5,00 |
3,60 |
3,20 |
3,30 |
4,20 |
2,20 |
0,20 |
5,50 |
2,70 |
2,20 |
2,30 |
4,60 |
|||||
8 |
1,60 |
2,80 |
0,40 |
3,30 |
1,50 |
2,50 |
0,20 |
2,30 |
4,40 |
3,30 |
6,20 |
1,30 |
1,80 |
0,10 |
5,20 |
|||||
7 |
2,00 |
1,70 |
1,10 |
1,20 |
2,30 |
1,80 |
1,10 |
0,20 |
3,00 |
4,40 |
2,90 |
2,40 |
0,70 |
0,10 |
1,90 |
|||||
6 |
2,80 |
2,00 |
3,20 |
2,00 |
3,40 |
2,40 |
3,20 |
0,90 |
2,20 |
2,80 |
0,90 |
4,70 |
1,00 |
2,20 |
0,10 |
|||||
5 |
3,60 |
3,20 |
3,60 |
4,20 |
3,80 |
3,20 |
3,50 |
3,30 |
4,10 |
2,10 |
3,20 |
6,60 |
2,20 |
2,50 |
2,20 |
|||||
4 |
2,70 |
1,80 |
1,70 |
3,50 |
1,60 |
2,00 |
1,50 |
2,50 |
5,40 |
5,40 |
4,10 |
3,80 |
0,80 |
0,50 |
3,10 |
|||||
3 |
5,60 |
1,50 |
2,00 |
2,40 |
2,60 |
1,60 |
2,30 |
1,50 |
3,60 |
5,30 |
4,30 |
4,30 |
0,50 |
1,30 |
3,30 |
|||||
2 |
3,90 |
2,40 |
2,80 |
2,90 |
4,30 |
2,50 |
3,00 |
2,10 |
2,50 |
3,70 |
1,70 |
3,30 |
1,40 |
2,00 |
0,70 |
|||||
1 |
4,10 |
3,90 |
3,60 |
4,10 |
4,20 |
4,30 |
3,60 |
3,60 |
3,50 |
2,20 |
2,60 |
2,20 |
1,5 |
2,60 |
1,60 |
|||||
Вр |
№ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Определить уклоны, расчетные и действительные скорости движения подземного потока между скважинами 1-5 и 5-12 при Кф, равном 10,5 м/сут, и n равном 0,41.
Приняв величину подъема УГВ из таблицы 5.3 на карте изолиний рельефа оконтурить возможные участки заболачиваия и подтопления территории.
Рассчитать проектную глубину совершенного колодца в центре квадрата между скважинами 6-7 и 1-12 при мощности водоносного горизонта 3 м. Показать уровни грунтовых вод до и после подъема, объяснить возможную причину изменения УГВ.

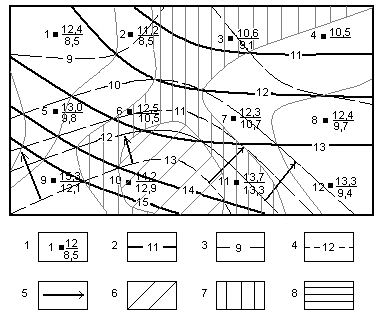

Рис. 5.1. Карта гидроизогипс и гидроизобат. Масштаб 1:500
Условные обозначения к карте гидроизогипс и гидроизобат: 1) слева - номер скважины, справа - в числителе абсолютная отметка устья скважины (м), в знаменателе - отметка УГВ (м); 2) горизонталь рельефа; 3) гидроизобата; 4) – гидроизогипса; 5) линия тока; 6) участок с глубиной УГВ менее 1 м; 7) участок с глубиной УГВ от 2 до 1 м; 8) участок с глубиной УГВ от 3 до 2 м;
