Порядок выполнения задания
Вычертить таблицу по форме, приведенной в таблице 2.4.
Занести в нее из таблицы 2.1 результат химического анализа подземных вод своего варианта; пересчитать анализ из весовой в эквивалентную и в процент-эквивалентную формы, вычислить его погрешность.
3.Определить общую минерализацию, сухой остаток, общую, карбонатную и некарбонатую жесткости.
Классифицировать воду по общей минерализации, температуре, общей жесткости, величине рН
Записать химический состав воды в виде формул Курлова и ионного состава, определить тип воды и ее гидрохимическую фацию.

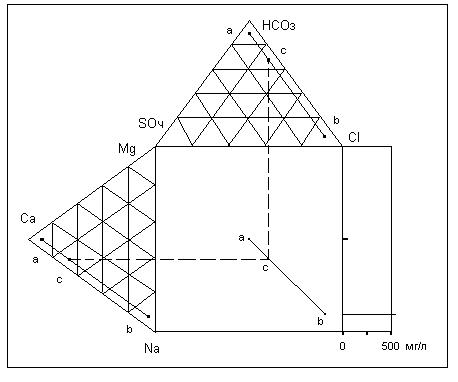

Рис. 2.5. График Дурова
На рис. 2.5 показан случай, когда смешиваются 2,2 объема воды а (гидрокарбонатного кальциевого состава) и 0,8 объема воды 6 (хлоридного натриевого состава) В результате получаются 3 объема смеси имеющей хлоридно-гидрокарбонатный натриево-кальциевый состав.
Классифицировать воду по Щукареву-Славянову и Алекину (табл. 2.6, рис. 2.1).
Построить, круги-диаграммы Н.И. Толстихина (рис. 2.2-2.3) график солевого состава Роджерса (рис. 2.4) и график-квадрат Дурова (рис. 2.5).
.Дать полную характеристику подземной воды.
Задание 3 построение гидрохимического профиля и гидрохимического разреза бродского
Используя таблицы 3.1 и 3.2, построить гидрохимический профиль и гидрохимический разрез Бродского; дать анализ изменения химического состава подземных вод по профилю и разрезу объяснить их возможные причины.
Гидрохимические профили составляются для наглядного изображения изменений по глубине общей минерализации подземных вод, их химического и газового состава, микрокомпонентов и др. Построение профилей может осуществляться для отдельных водоносных горизонтов или определенного стратиграфического интервала разреза.
Профиль и разрез А. А. Бродского представляют собой графические изображения изменений химического состава подземных вод в пространстве и времени по одному или нескольким водопунктам: родникам, колодцам, скважинам и используется при обработке большого количества гидрохимических данных (рис. 3.1). Порядок построения гидрохимического профиля (А) следующий: сначала на оси абсцисс откладывается расстояние между точками отбора проб, а по оси ординат - содержание ионов в мг-экв/л. Затем наносятся анионы: в первом пункте от нуля откладывается ион НСО3, потом к нему добавляется SO4 а затем С1. Операция повторяется для пункта два, три, четыре, пять. Полученные точки соединяются тонкими ломаными линиями, поля, отвечающие содержанию отдельных анионов, покрываются горизонтальной, наклонной и вертикальной штриховкой в соответствие с условными обозначениями. Затем на этот же график, начиная с первого пункта, от нуля откладываются катионы Са и Mg, (ион Na не откладывается, так как в мг-экв/л сумма катионов равняется сумме анионов, и эта линия уже есть на графике). Полученные точки соединяются тонкими пунктирными линиями, а поле, отвечающее содержанию Mg, покрывается точечным крапом, так же для наглядности, содержание катионов можно отразить в цветовой форме (например, Са - зеленым, Mg - синим, Na - красным).
Построенный график несет разнообразную гидрохимическую информацию: контуры гидрохимических полей показывают соотношение основных ионов (солевой состав) в каждой точке наблюдений и их изменения по разрезу; совмещение гидрогеохимического профиля с геологическим разрезом позволяет установить их причины. На рис. 3.1.А видно, что изменения ионного состава и минерализации подземных вод связаны со сменой литологии горных пород. Иногда профиль Бродского используют для изучения изменений состава воды во времени. Тогда на оси абсцисс вместо расстояния между водопунктами откладывается время отбора проб подземных вод.
Гидрохимический разрез строится по тем же правилам, что и разрез только на оси ординат откладывается глубина скважины, а на оси абсцисс - состав воды, мг-экв/л. Для анализа рядом строится геологический или гидрогеологический разрез, график изменений температур и пр. (рис. 3.1, Б).

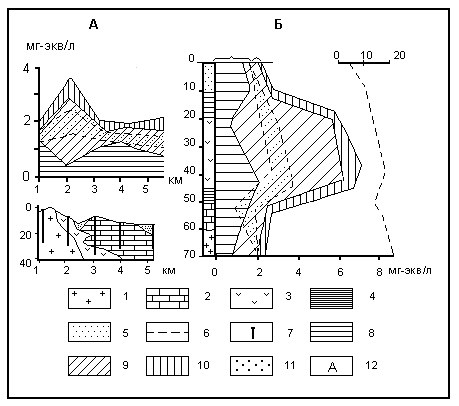

Рис. 3.1. Пример построения гидрохимического профиля (А) и гидрохимического разреза (Б) Бродского.
Условные обозначения к гидрохимическому профилю и разрезу Бродского: Горные породы: 1) – граниты; 2) – известняки; 3) –гипсы; 4) – глины; 5) –песок; 6) –– график температуры; 7) геологическая скважина;
Гидрохимические поля: 8) НСО3; 9) SO4; 10) С1; 11) Mg ; 12) литера рисунка А- гидрохимический профиль, Б – гидрохимический разрез Бродского.
