2.6.1.1 Уровень сетевого интерфейса
Нижний уровень модели представляет сетевой интерфейс, принимающий и передающий кадры данных по физическим каналам связи.
2.6.1.2 Уровень Интернета
Протоколы уровня Интернета инкапсулируют пакеты в дейтаграммы Интернета и управляют алгоритмами маршрутизации. Четыре протокола уровня Интернета — IP (Internet Protocol), ARP (Address Resolution Protocol), ICMP (Internet Control Message Protocol) и IGMP (Internet Group Management Protocol), описаны в табл. 1.

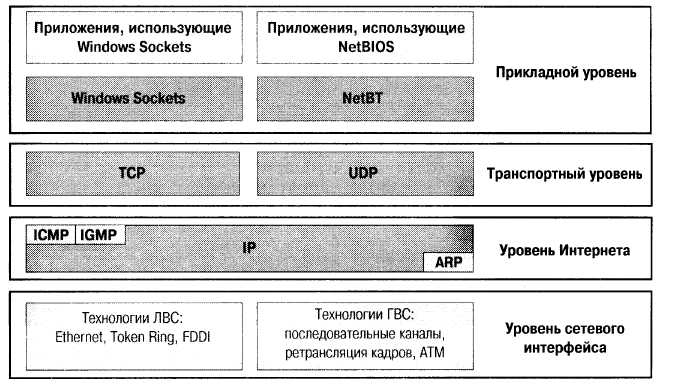

Рис. 2 Четыре уровня протоколов TCP/IP
Табл. 1. Протоколы уровня Интернета
Протокол |
Описание |
IP |
Обеспечивает доставку пакетов без установления логического соединения для остальных протоколов пакета. Не гарантирует доставку или правильную последовательность пакетов |
ARP |
Обеспечивает привязку IP-адреса к МАС-адресу, что позволяет получить физический МАС-адрес конечного узла. IP производит широковещательную рассылку специального пакета-запроса протокола ARP; этот пакет содержит IP-адрес конечной системы. Система под соответствующим IP-адресом отвечает на запрос, пересылая свой физический адрес запрашивающему устройству. Подуровень MAC взаимодействует напрямую с сетевой платой и отвечает за безошибочную пересылку данных между двумя компьютерами сети.
|
ICMP
|
Обеспечивает специальный вид связи между компьютерами, позволяя им обмениваться данными о состоянии и ошибках. Протоколы более высоких уровней используют эту информацию для решения проблем передачи; сетевым администраторам она помогает выявлять проблемы в сети. Утилита ping с помощью пакетов ICMP определяет, функционирует ли конкретное IP-устройство, подключенное к сети.
|
IGMP
|
Обеспечивает многоадресную рассылку (ограниченная форма широковещательной рассылки) для связи и управлением информацией между всеми устройствами многоадресной группы. Информирует соседние многоадресные маршрутизаторы о присутствии в сети хостов из требуемой группы. В Windows 2000 позволяет разработчикам создавать программы многоадресной рассылки, например, с помощью служб NetShow Services.
|
2.6.1.3 Транспортный уровень
включает протоколы, обеспечивающие взаимодействие компьютеров — TCP (Transmission Control Protocol) и UDP (User Datagram Protocol). Они описаны в табл.2.
Табл. 2. Протоколы транспортного уровня
Протокол |
Описание |
TCP |
Обеспечивает приложениям, разово пересылающим большие объемы информации или требующим подтверждения получения данных, надежную связь с обязательным установлением логического соединения. Гарантирует доставку пакетов, их последовательность и обеспечивает вычисление контрольной суммы позволяющей убедиться в достоверности приема заголовка и данных пакета.
|
UDP
|
Обеспечивает связь без установления логического соединения и не гарантирует доставку пакетов. Приложения, использующие этот протокол, разово передают небольшой объем данных. За надежность доставки данных отвечает приложение.
|
