6.2.2 Баштові крани кб-473 та кб-474
Крани КБ-473 та КБ-474 застосовуються для механізації будівництва будинків з висотою підйому відповідно 162 та 222 м (рис. 2.2).
Крани виконані з неповоротною баштою і балковою стрілою.

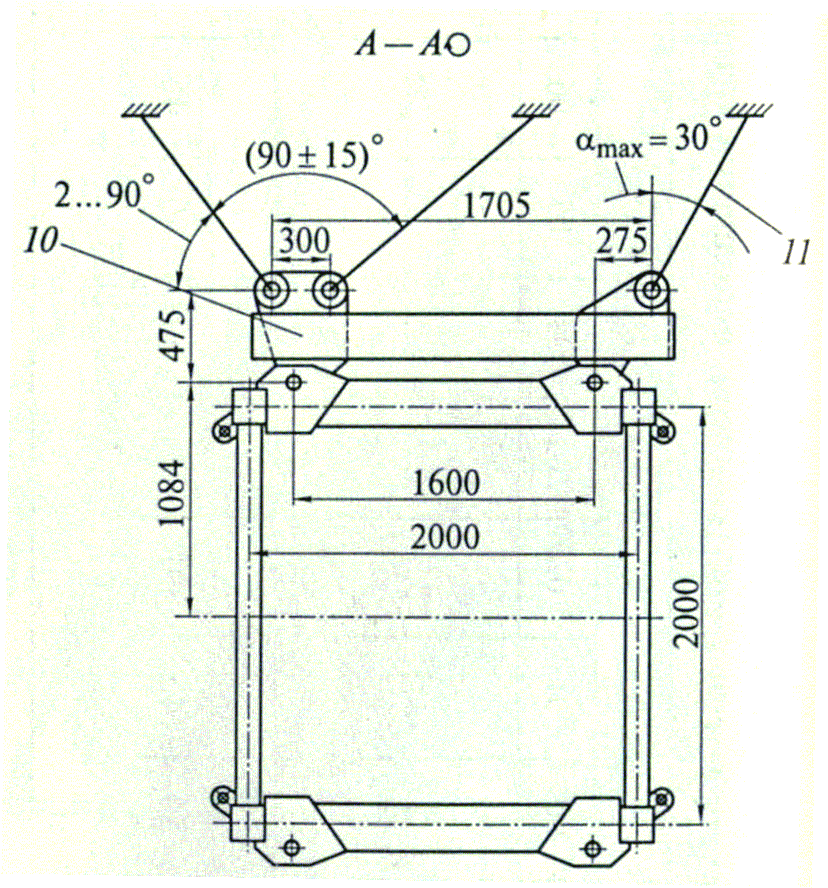

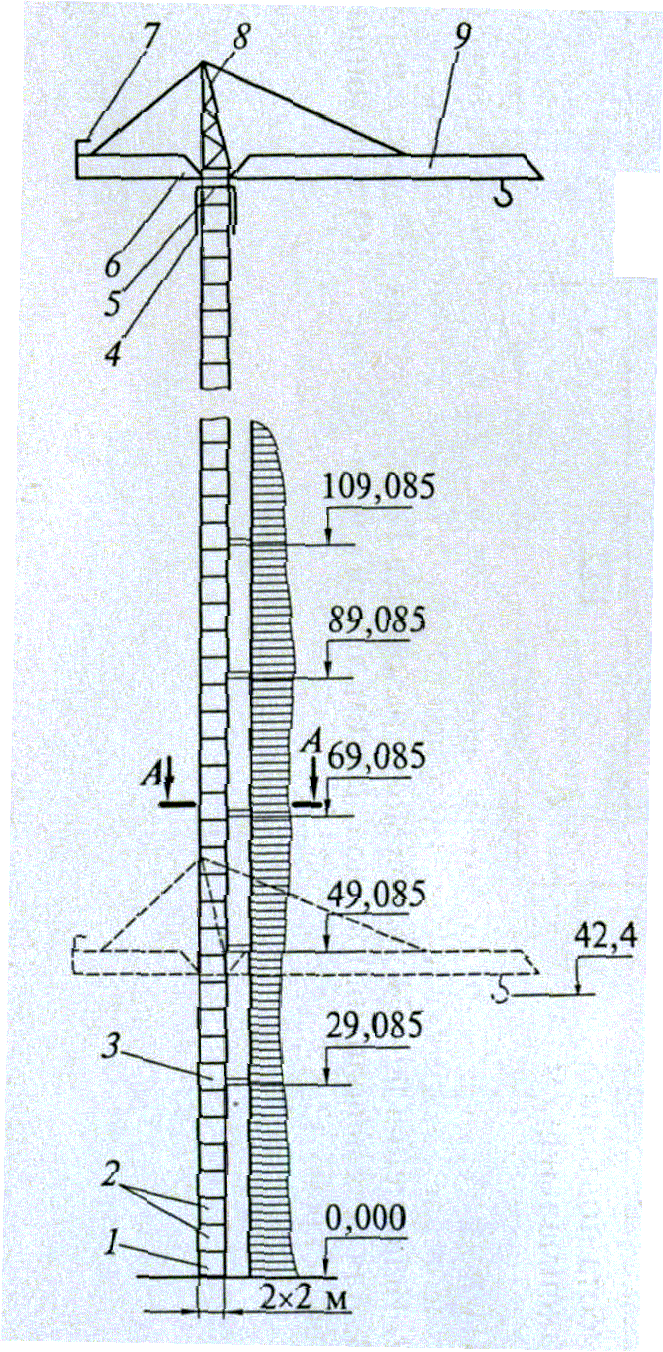

1– опорна секція; 2 – рядові секції; 3 – секція настінної опори; 4 – монтажний пристрій; 5 – опорно-поворотний пристрій; 6 – консоль; 7 – консольний кран; 8 – оголовок; 9 – стріла; 10 – балка; 11 - зв’язок; перетин А-А – схема установлення зв’язків кріплення
Рисунок 6.10 – Загальний вигляд та схема кріплення до будинку кранів КБ-473 та КБ-474 (позначки установлення елементів кріплення
відповідно до паспортних даних)

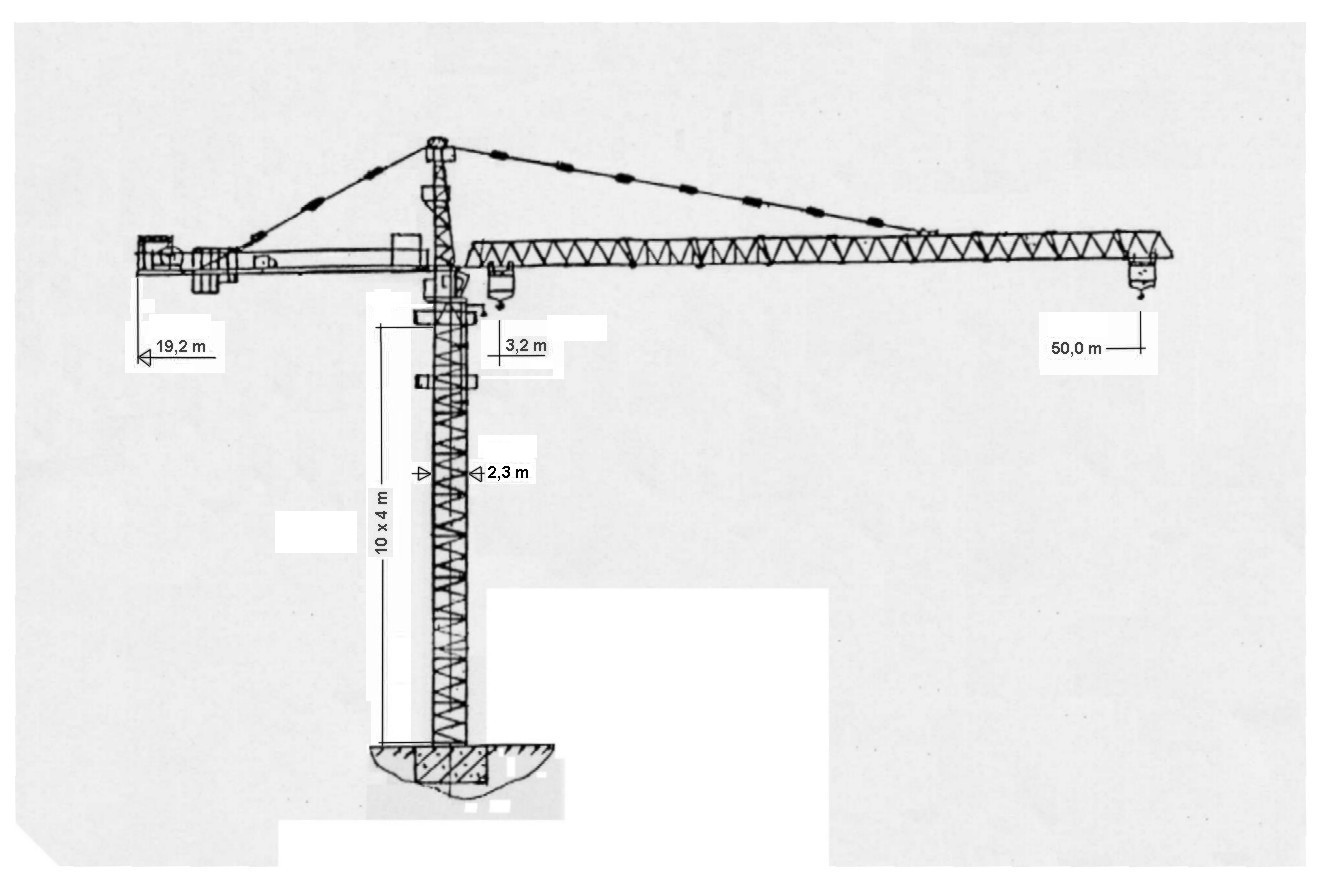

Рисунок 6.11 – Кран КБ-473
Таблиця 6.8 – Технічні характеристики виконань кранів КБ-473, та КБ-474
Показник |
КБ-473 |
КБ-474 |
||||||||||||
00 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
00 |
01 |
02 |
03 |
|
Вантажопідйомність, т на максимальному вильоті: - максимальна |
2 |
2,5 |
3,1 |
3.8 |
4,8 |
2 |
2,5 |
3,1 |
3.8 |
4,8 |
2 |
2,5 |
3,1 |
3.8 |
8 |
4/8 |
|||||||||||||
Виліт, м: - максимальний - за максимальної вантажопідйомністі |
50 |
45 |
40 |
35 |
30 |
50 |
45 |
40 |
35 |
30 |
50 |
45 |
40 |
35 |
20,5 |
33/20,5 |
|||||||||||||
Висота підйому, м: - максимальна |
122 |
164 |
222/162 |
|||||||||||
Примітка. 1 У чисельнику значення при двохкратному вантажному поліспасті і висоті підйому більше за 162 м, а в знаменнику – при чотирьохкратному поліспасті і висоті підйому до 162 м.
2 Виконання 00 – 04 кранів можуть працювати у Ι – ΙΙΙ вітрових районах, а виконання 05- 09 тільки у першому вітровому районі.
3 При всіх виконаннях кранів максимальний вантажний момент – 164 тм, а мінімальний виліт – 3,2 м, висота підйому крана, що вільно стоїть – 42,4 м.
6.3 Баштові крани 5-ї розмірної групи
Баштові крани 5-ї розмірної групи призначені для механізації будівництва багатоповерхових будинків (крани з поворотною баштою КБ-503 та КБ-504) і використання на складах та полігонах, у тому числі в лісовій промисловості для навантаження лісоматеріалів (КБ-572, КБ-578 та КБ-507).
Крани випускаються у великій кількості виконань (рис. 2.3).

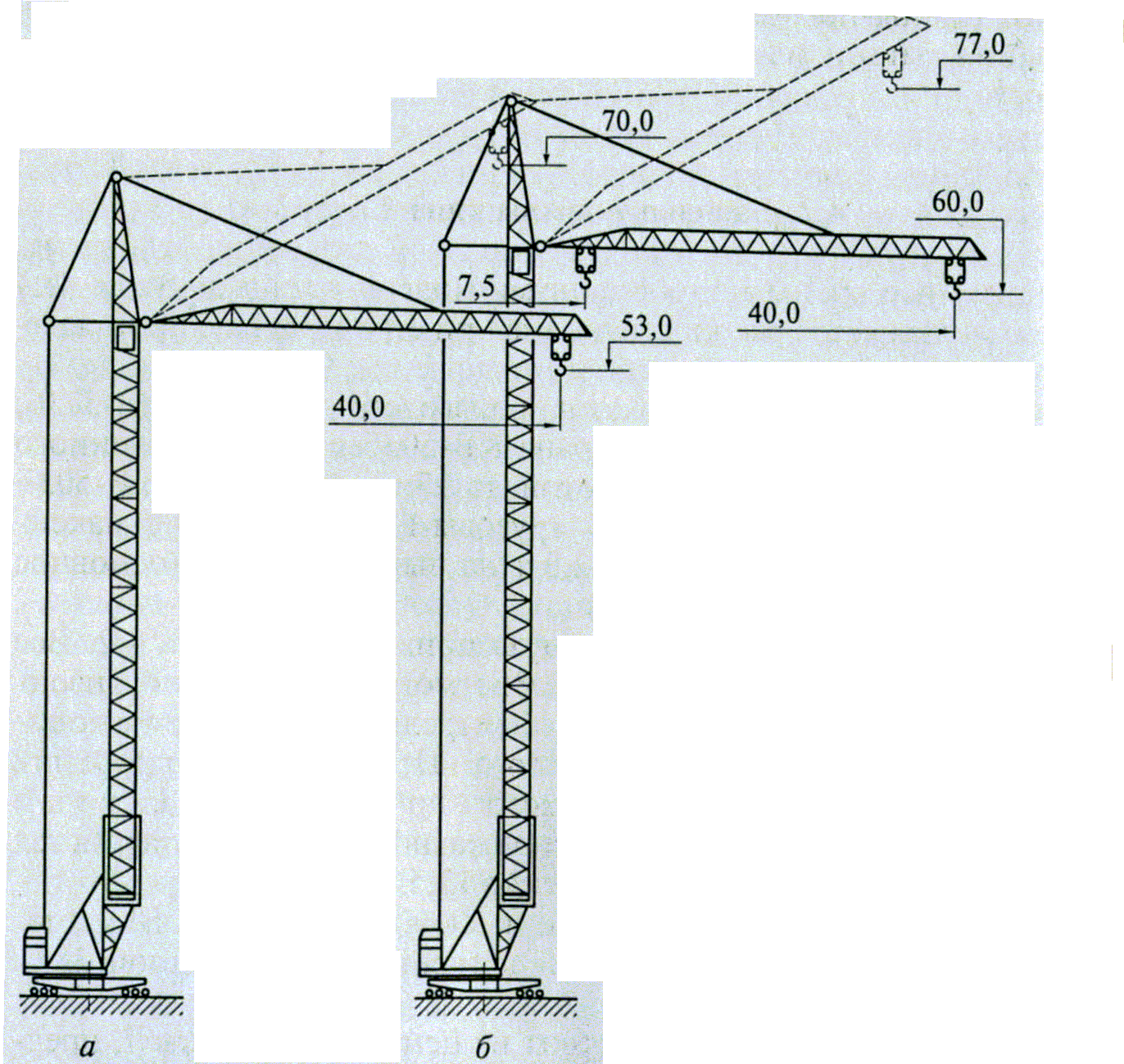

а – кран КБ-503; б – кран КБ-504
Рисунок 6.12 – Загальний вигляд кранів 5-ї розмірної групи
