6 Технічні характеристики баштових кранів
Характеристики баштових кранів наведені в послідовності збільшення їх потужності. Для зручності користування технічні характеристики представлені у графічному вигляді.
6.1 Баштові крани 3-ї розмірної групи
Таблиця 6.1 - Технічні характеристики баштових кранів 3-ї розмірної групи
Показник |
КБ-100.1 |
КБ-100.1А (КБ-302А) |
КБ-100.3 |
КБ-100.3А.1 |
КБ-100.3А.2 |
КБ-100.3Б |
СК-3861 вик.1/вик./2 |
КБ-308 |
КБ-308А |
КБ-308А.1 |
КБ-308А.2 |
Максимальний вантажний момент, тм |
100 |
125 |
137 |
100 |
125 |
||||||
Вантажопідйомність, т: - на найбільшому вильоті - максимальна |
5 |
4 |
5 |
4 |
3,2 |
4 |
5 |
||||
5 |
8 |
11 |
8 |
||||||||
Виліт, м: - найбільший - за максимальної вантажопідйомності - найменший |
20 |
25 |
30 |
||||||||
20
|
12,5 |
15,6 |
12,5 |
15,6 |
|||||||
10 |
12,5 |
4,8 |
|||||||||
Висота підйому, м - за найбільшого вильоту - за нахиленої стріли - за найменшого вильоту |
21 |
33 |
24 |
33 |
11/7 |
32 |
26,4 |
20,8 |
|||
- |
42 |
36,4 |
30,8 |
||||||||
33 |
48 |
39 |
48 |
26/22,5 |
- |
||||||
Глибина опускання, м |
3 |
5 |
15 |
5 |
|||||||
Задній габарит, м |
3,5 |
3,6 |
3,5 |
3,6 |
|||||||
Радіус закруглення колії, м |
7 |
8 |
|||||||||
Установлена потужність, кВт |
34 |
40 |
41,5 |
74,9 |
45,6 |
83 |
86,6 |
||||
Маса, т: - конструктивна - противаги - баласту - загальна |
27 |
32 |
34 |
30,6 |
37 |
24/21 |
38 |
39 |
37,8 |
36,6 |
|
27,2 |
40,3 |
35,6 |
39 |
43,3 |
35,2 |
||||||
- |
25,4 |
- |
18 |
9,1 |
|||||||
54,2 |
72,3 |
95 |
91,6 |
76 |
64,3/67,3 |
88,3 |
92,2 |
82,1 |
80,9 |

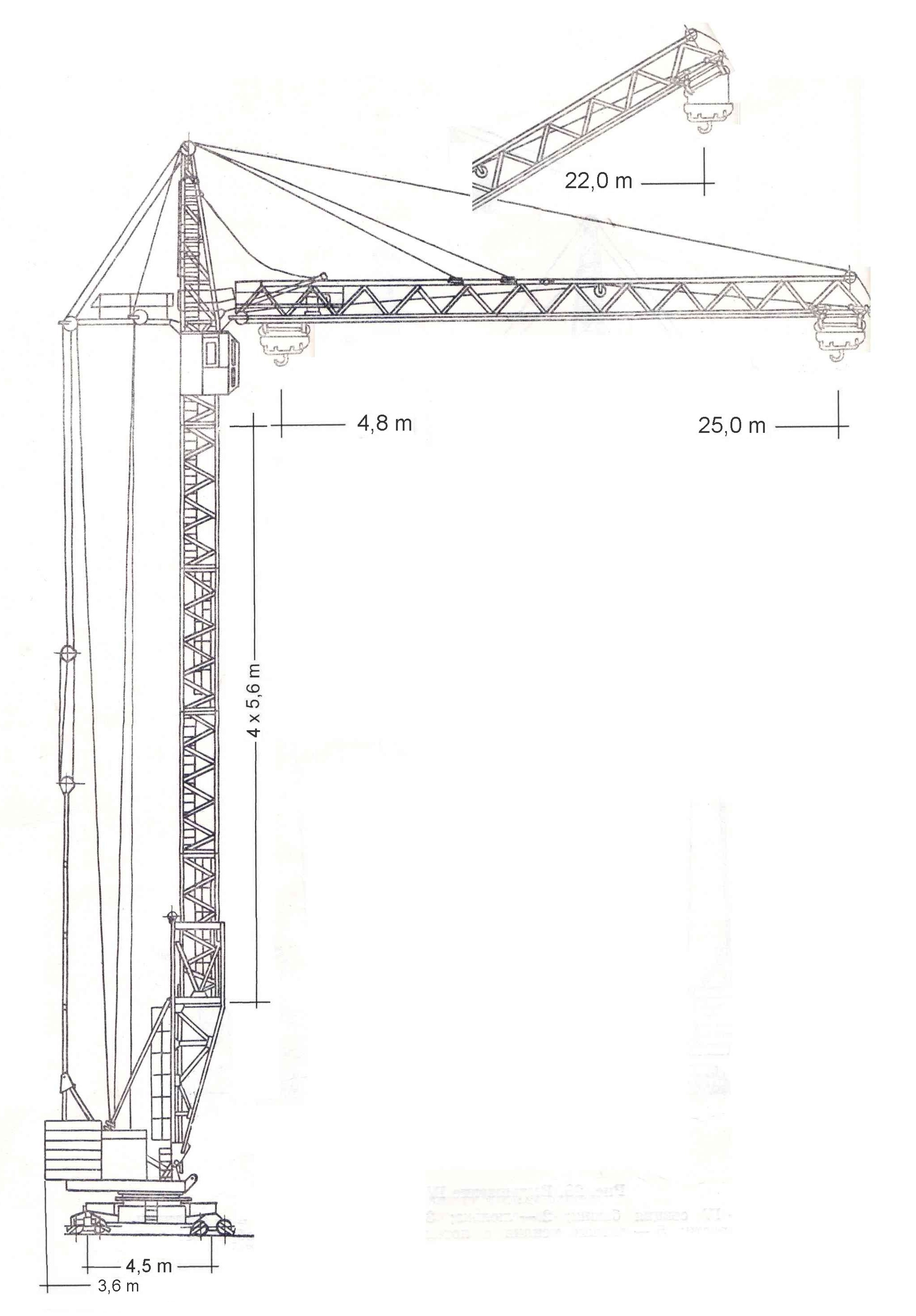

Рисунок 6.1 – Баштовий кран КБ-100.1та його вантажні та
висотні характеристики
Спосіб установки |
|
Крановий шлях |
|
Колія х база, м |
4,5 х 4,5 |
Тип рейки |
Р-50 |

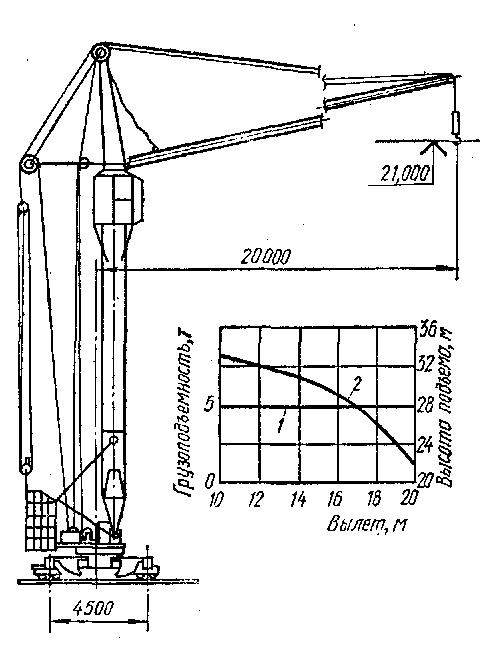

Рисунок 6.2 – Кран КБ-308
