5 Технічні характеристики тракторних кранів

Характеристики тракторних кранів різних модифікацій наведені в послідовності збільшення їх потужності. Технічні характеристики наведені у табл. 5.1.

Таблиця 5.1 – Технічні характеристики тракторних кранів-трубоукладачів

Найменування показників	Модель крана
	Т614	ТГ61		ТГ62		ТГ123		ТГ201	Т3560	ТГ502	ТГ634
Вантажопідйомність крана, т	6,3				12,5		20,0		35,0	50		63
Максимальний діаметр трубопроводу, що укладається, мм	426				720		1020			1420		1620
Виліт максимальний, м	5,0				6,0				6,5	7,5		–
Висота підйому при вильоті 1,5 м (максимальна), м	4,9		4,85		5,0		5,4		5,9	5,9		–
Глибина опускання при вильоті 1,5 м, м	3,0				2,0							–
Габаритні розміри, м: довжина ширина висота	4,56 3,64 6	4,4 3,5 6,2		4,4 4,91 6,2		5,1 3,9 6,9		4,8 4,2 7,27	5,22 4,9 7,8	6,77 5,79 8,95	–
Маса (конструктивна), кг	11900	12500		14250		22000		28000	36500	63000	63500

Рисунок 5.1 – Кран-трубоукладач ТБГ 20.01, ТБГ.20.01.9

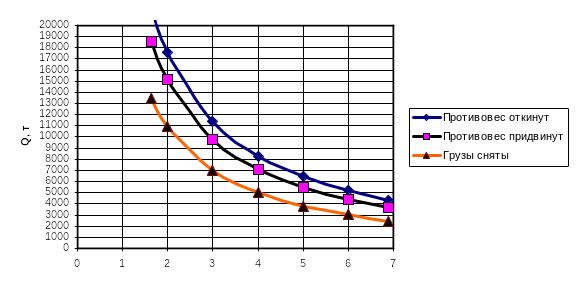

Рисунок 5.2 – Графік вантажопідйомності ТБГ 20.01 з коефіцієнтом вантажної стійкості 1,25, стріла – 7 метрів

Р исунок 5.3 – Графік вантажопідйомності ТБГ 20.01 з коефіцієнтом

вантажної стійкості 1,4, стріла – 7 метрів

Виліт крюка від лівого ребра перекидання

1 2 3 4 5 6 7 м

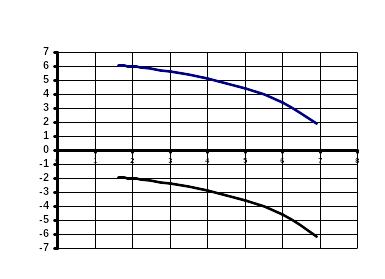

Рисунок 5.4 – Графік висоти підйому і глибини опускання крюка,

стріла – 7 метрів

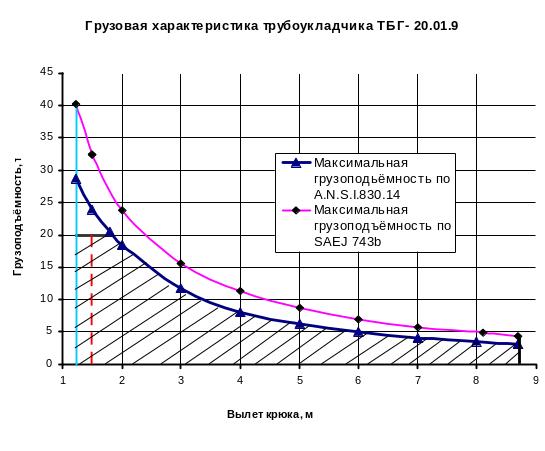

Рисунок 5.5 – Грузова характеристика крана-трубоукладача ТБГ-20.01.9,

довжина стріли – 9 м

Виліт крюка від лівого ребра перекидання

2 3 4 5 6 7 8 9 м м

Рисунок 5.6 – Графік висоти підйому і глибини опускання крюка,

стріла – 9 метрів

Таблиця 5.2 – Основні технічні дані і характеристики крана-трубоукладача

ТБГ 20.01 зі стрілою 7 метрів

Найменування	Показник
Вантажопідйомність номінальна, т	20
Висота підйому максимальна, м	6,0
Глибина опускання крюка, м	2,0
Виліт максимальний, м	7,0
Виліт мінімальний, м	1,75
Габаритні розміри, мм: довжина ширина висота	4785 3520 3185
Маса (конструктивна), т	27,0



Таблиця 5.3 – Основні технічні дані і характеристики крана-трубоукладача

ТБГ 20.01.09 зі стрілою 9 метрів

Найменування	Показник
Вантажопідйомність номінальна, т	20
Висота підйому максимальна, м	8,0
Глибина опускання крюка, м	2,0
Виліт максимальний, м	8,7
Виліт мінімальний, м	1,5
Габаритні розміри, мм: довжина ширина висота	4785 3520 3185
Маса (конструктивна), т	27,0

1 – підвіска блокова, 2 – підвіска гачкова, 3- стріла, 4 – електрообладнання, 5 – противага,

6 – лебідка вантажна, 7 – стійка блокова, 8 – лебідка стрілова

Рисунок 5.7 – Кран-трубоукладач ТБГ 20.01 (вигляд спереду)

Рисунок 5.8 – Кран-трубоукладач ТБГ 20.01.09 (вигляд спереду)
