Технічні характеристики пневмоколісних кранів
Характеристики пневмоколісних кранів різних модифікацій наведені в послідовності збільшення їх потужності. Для зручності користування технічні характеристики представлені у графічному вигляді.
Рисунок 3.1 – Кран КС-4361А
1 - без виносних опор;
2 - те ж саме – на виносних опорах
Рисунок 3.2 – Вантажні і висотні характеристики крана КС-4361А при довжині стріли 10,5; 15,5; 20,54 25,5 м
та з гусачком 6 м
Рисунок 3.3 – Кран КС-4362
1 – вантажопідйомність крана без виносних опор 1 – основний підйом
2 – те ж саме – на виносних опорах 2 – допоміжний підйом
Рисунок 3.4 – Вантажні і висотні характеристики крана КС-4362
з довжиною стріли 12,5; 14, 18, 22 м і гусачка – 4 м

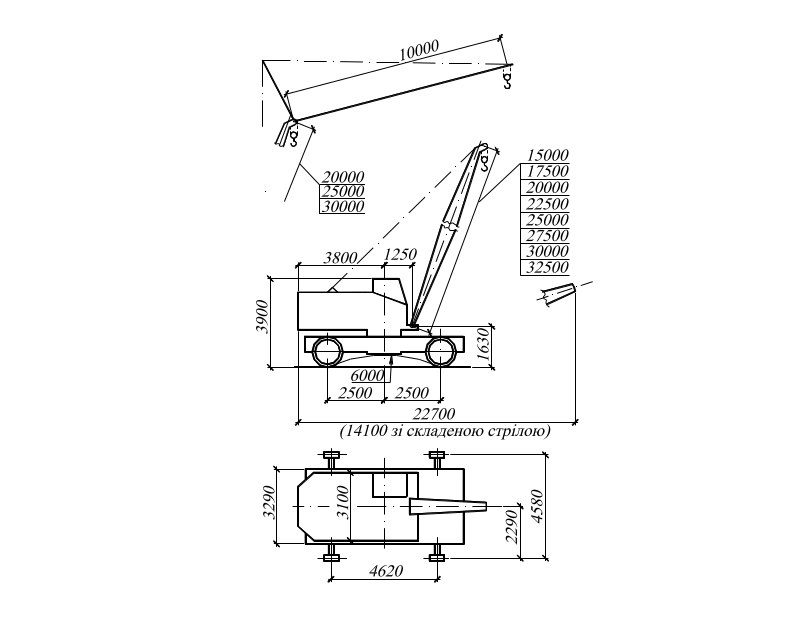

Рисунок 3.5 – Кран КС-5363А
1 – без виносних опор
2- на виносних опорах

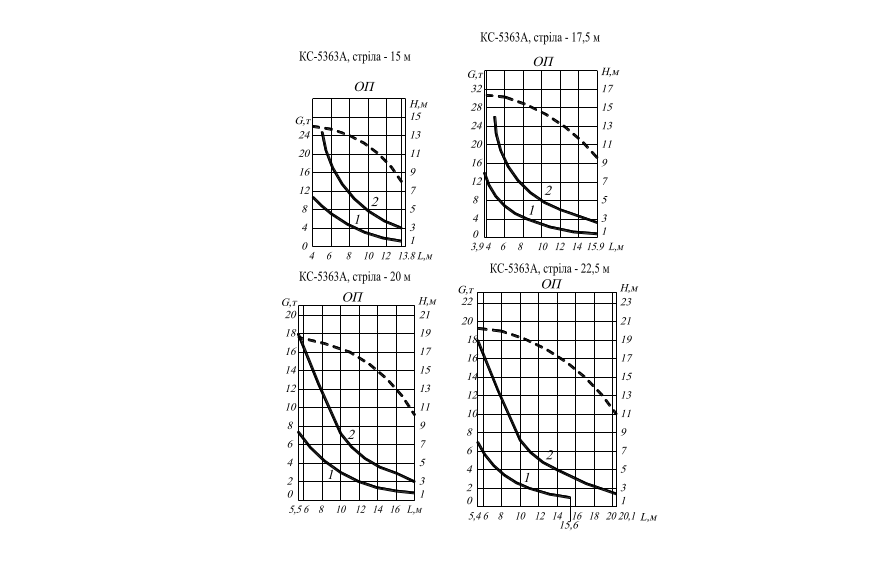

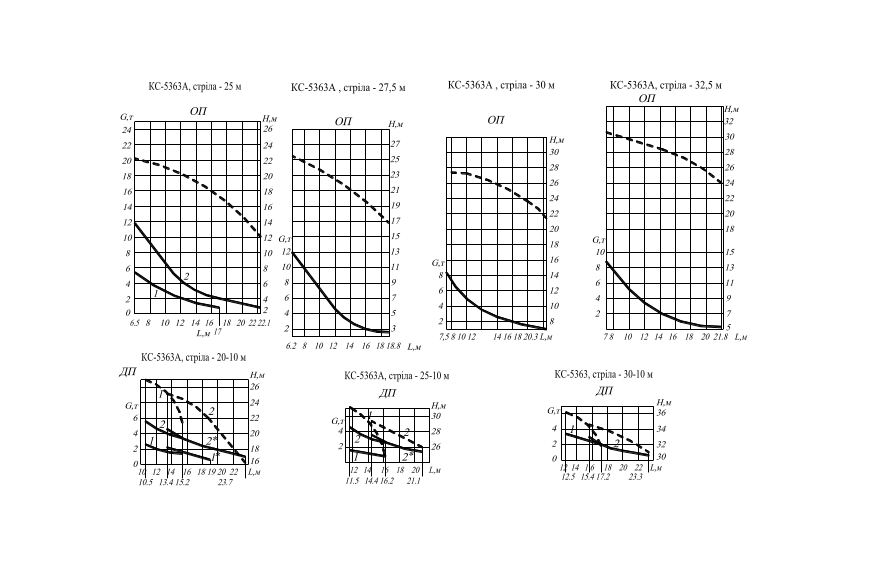

Рисунок 3.6 – Вантажні і висотні характеристики крана КС-5363А
з довжиною стріли 15, 17,5, 22 і 22,5 м
1, 2 – керований гусачок 1 – без виносних опор 1 – керований гусачок
1*, 2* - некерований гусачок 2 – на виносних опорах 2 – некерований гусачок
Рисунок 3.7 – Вантажні і висотні характеристики крана КС-5363А
з довжиною стріли 25, 27,5, 30, 32,5м і гусачка – 10 м

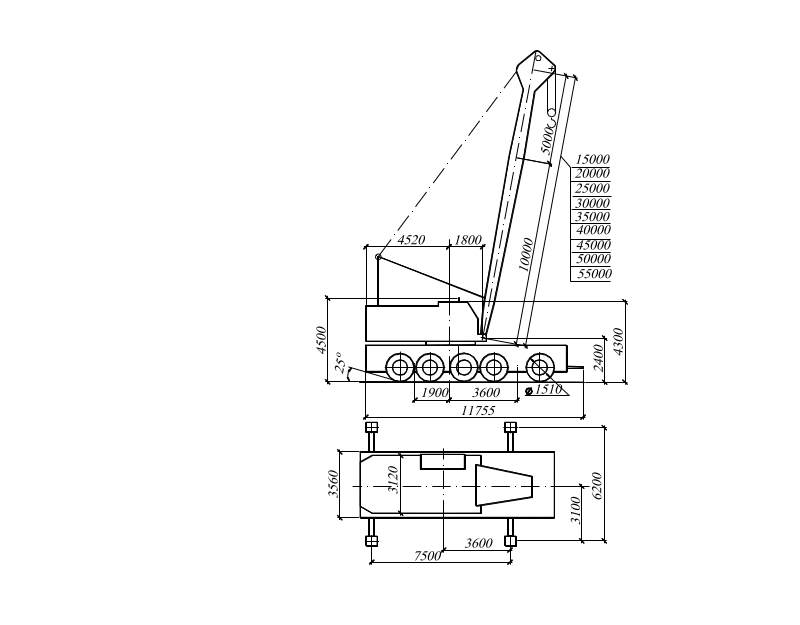

Рисунок 3.8 – Кран КС-8362А

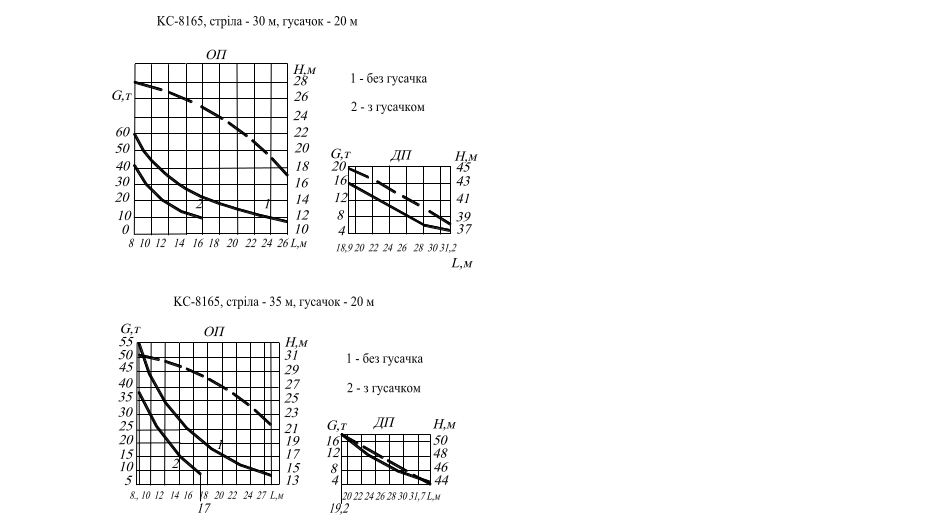

Рисунок 3.9 – Вантажні і висотні характеристики крана КС-8362А
з довжиною стріли 15, 20, 25 м і гусачка – 20 м
Рисунок 3.10 – Вантажні і висотні характеристики крана КС-8362А
з довжиною стріли 30, 35, 40 м і гусачка – 20 м

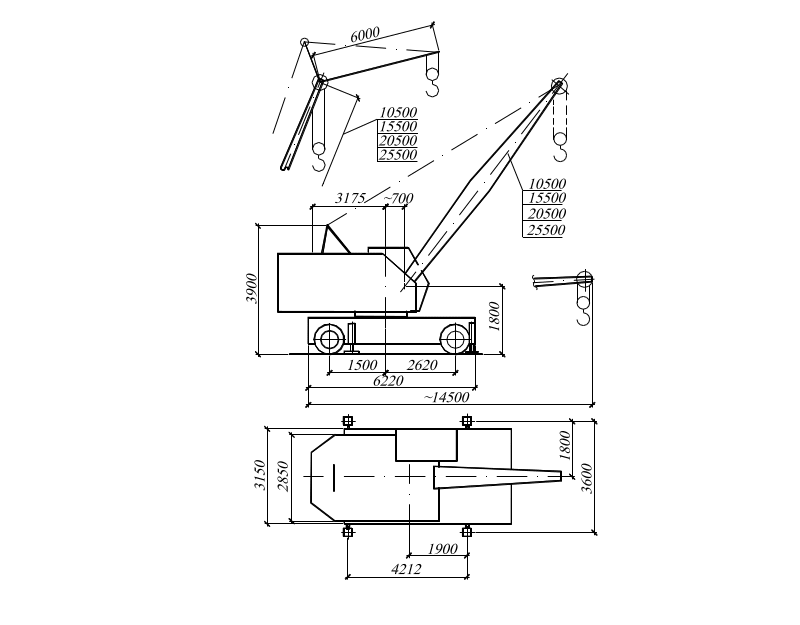

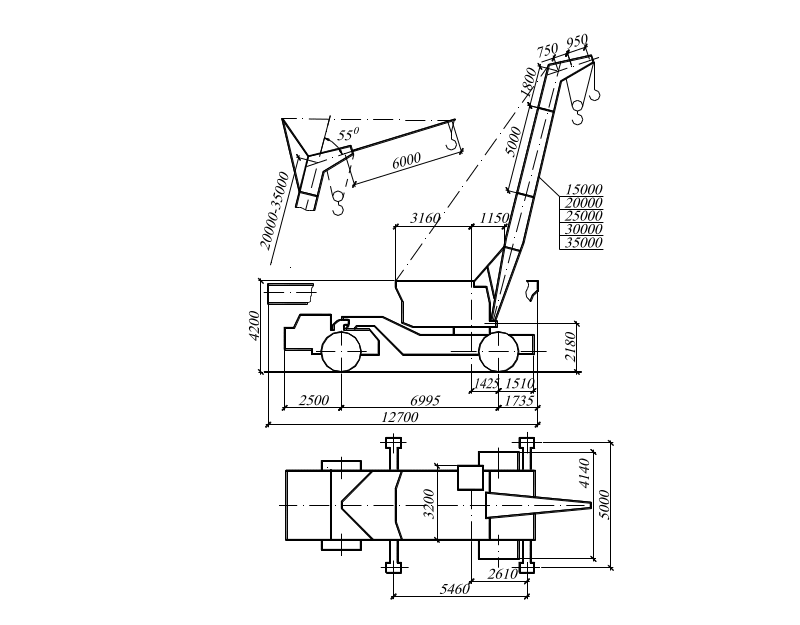

Рисунок 3.11 – Кран МКТ-40
1 – без виносних опор
2 – на виносних опорах

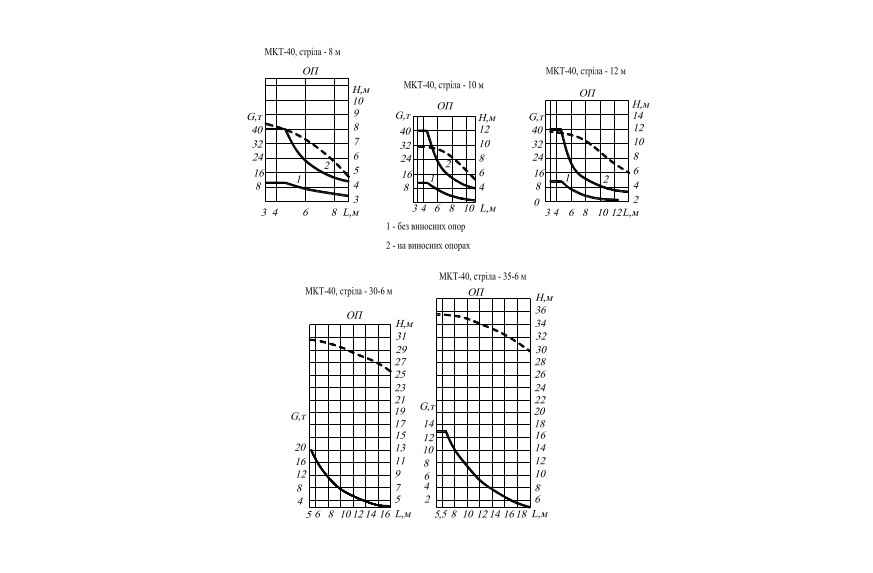

Рисунок 3.12 – Вантажні і висотні характеристики крана МКТ-40
з довжиною стріли 15, 20, 25 м та гусачком 6 м
Рисунок 3.13 – Вантажні і висотні характеристики крана МКТ-40
з довжиною стріли 8, 10, 12, 30, 35 м та гусачком 6 м

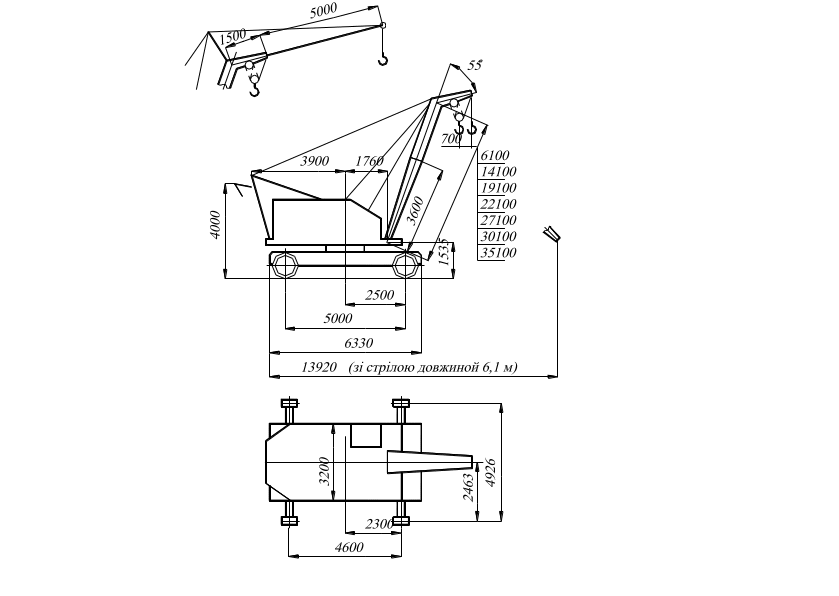

Рисунок 3.14 – Кран МКП-25А
1 – без виносних опор
2 – на виносних опорах

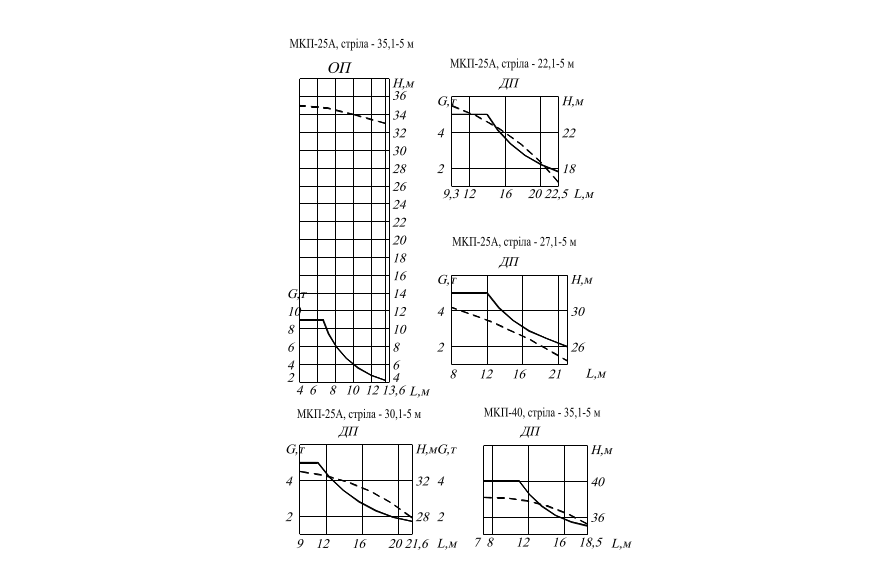

Рисунок 3.15 – Вантажні і висотні характеристики крана МКП-25А
з довжиною стріли 6,1; 14,1; 19,1; 22,1 м і гусачка – 5 м
1 – без виносних опор
2 – на виносних опорах
Рисунок 3.16 – Вантажні і висотні характеристики крана МКП-25А
з довжиною стріли 27,1; 30,1 м і гусачка – 5 м
Рисунок 3.17 – Вантажні і висотні характеристики крана МКП-25А
з довжиною стріли 35,1 м і гусачка – 5 м
Технічні характеристики гусеничних кранів
Характеристики гусеничних кранів різних модифікацій наведені в послідовності збільшення їх потужності. Для зручності користування технічні характеристики представлені у графічному вигляді.

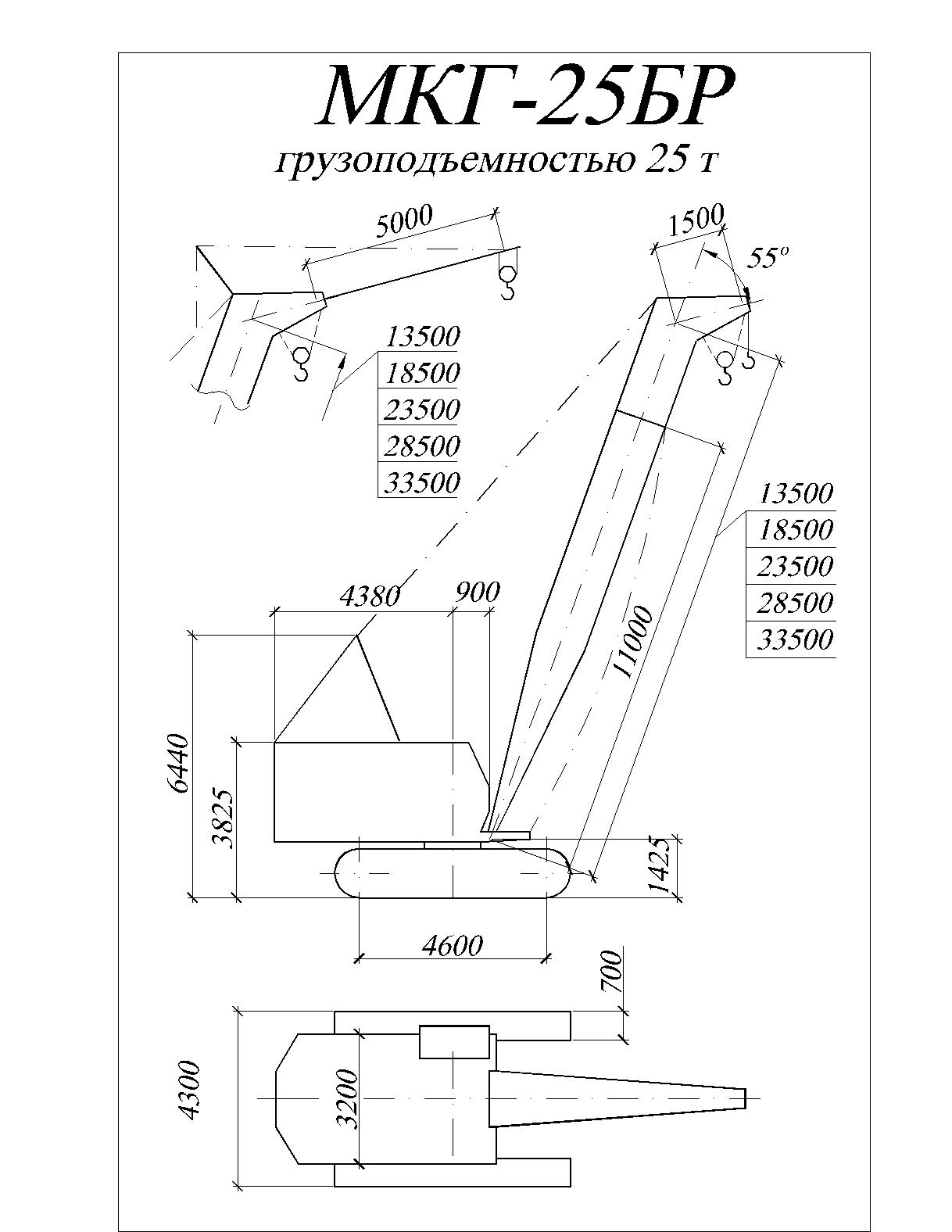

Рисунок 4.1 – Кран МКГ-25БР
МКГ-25БР, стріла – 13,5 м
МКГ-25БР, стріла – 13,5-5 м

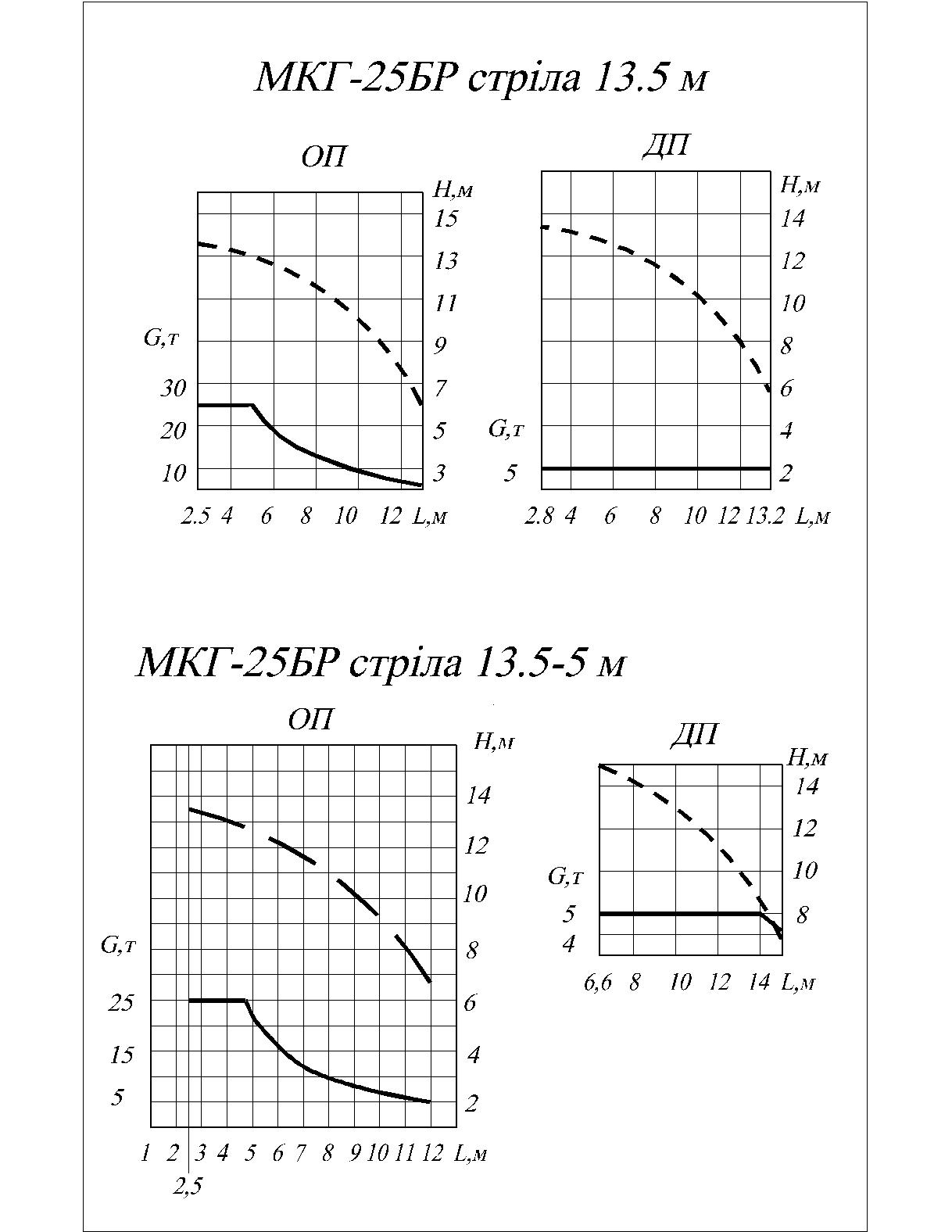

Рисунок 4.2 – Вантажні і висотні характеристики крана МКГ-25БР
з довжиною стріли 13,5 м та 13,5 м і гусачка – 5 м
МКГ-25БР, стріла – 18,5-5 м МКГ-25БР, стріла – 23,5-5 м

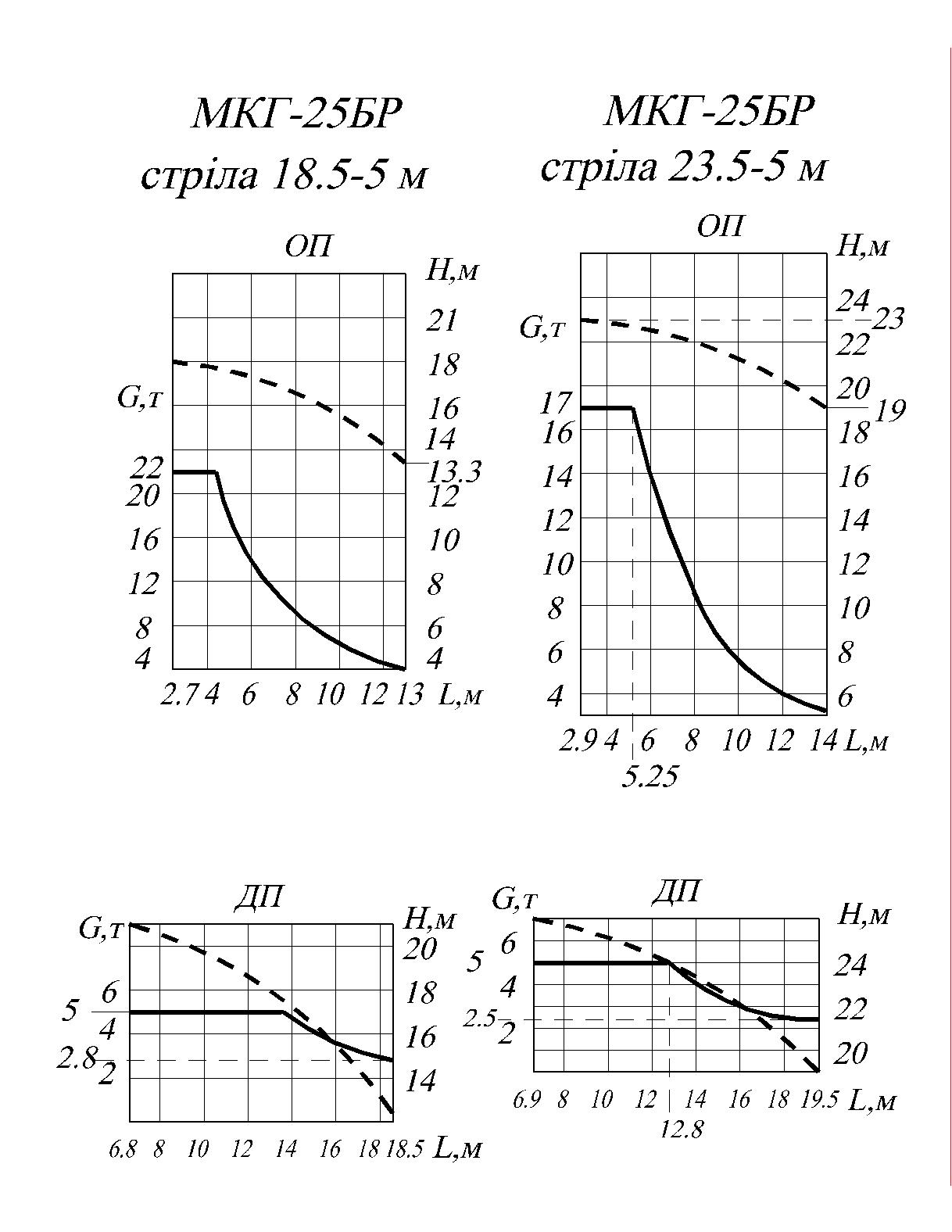

Рисунок 4.3 – Вантажні і висотні характеристики крана МКГ-25БР
з довжиною стріли 18,5 м і 23,5 м і гусачка – 5 м
МКГ-25БР, стріла – 28,5-5 м МКГ-25БР, стріла – 33,5-5 м

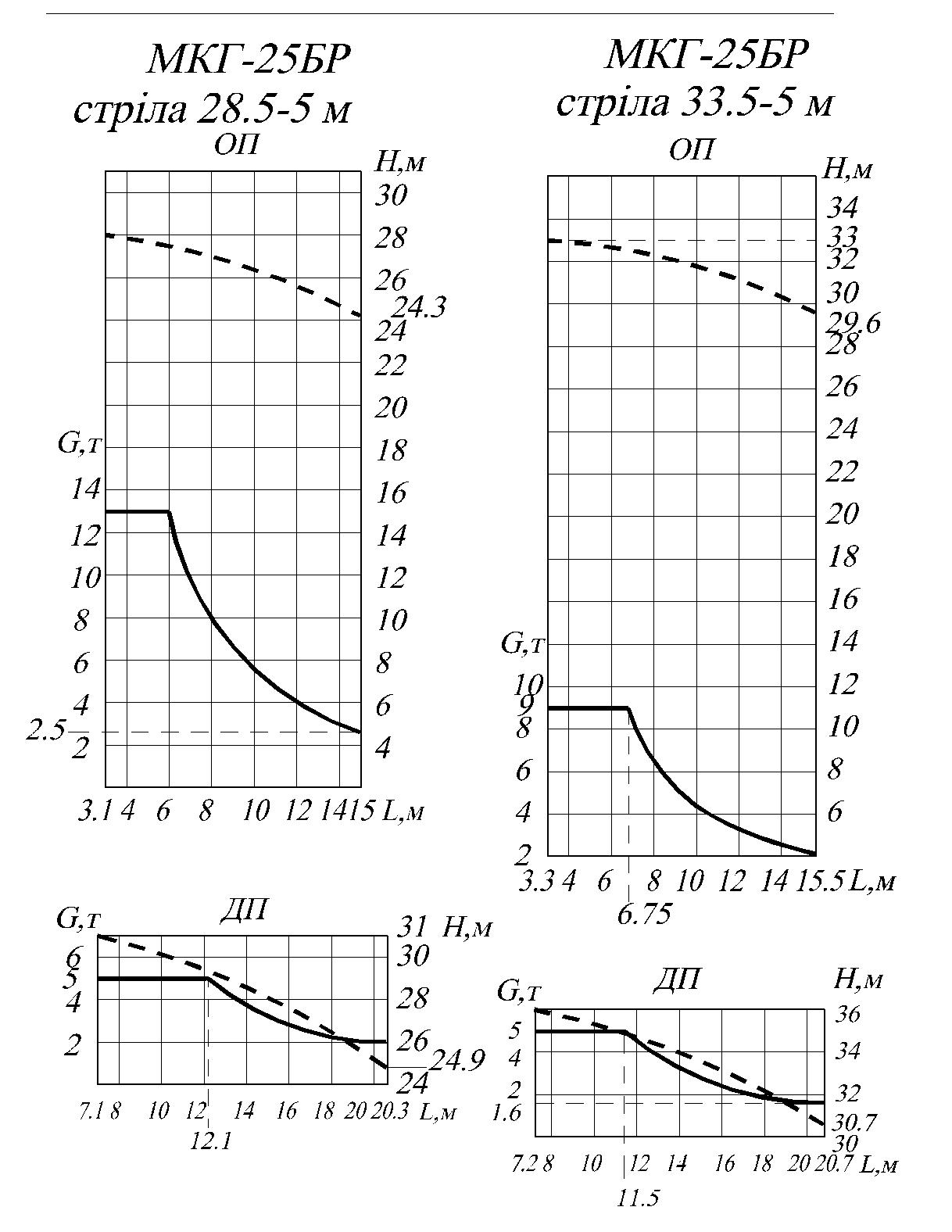

Рисунок 4.4 – Вантажні і висотні характеристики крана МКГ-25БР
з довжиною стріли 28,5 м і 33,5 м і гусачка – 5 м
МКГ-25БР БСО 18,5-10 м
МКГ-25БР БСО 18,5-15 м
МКГ-25БР БСО 18,5-20 м

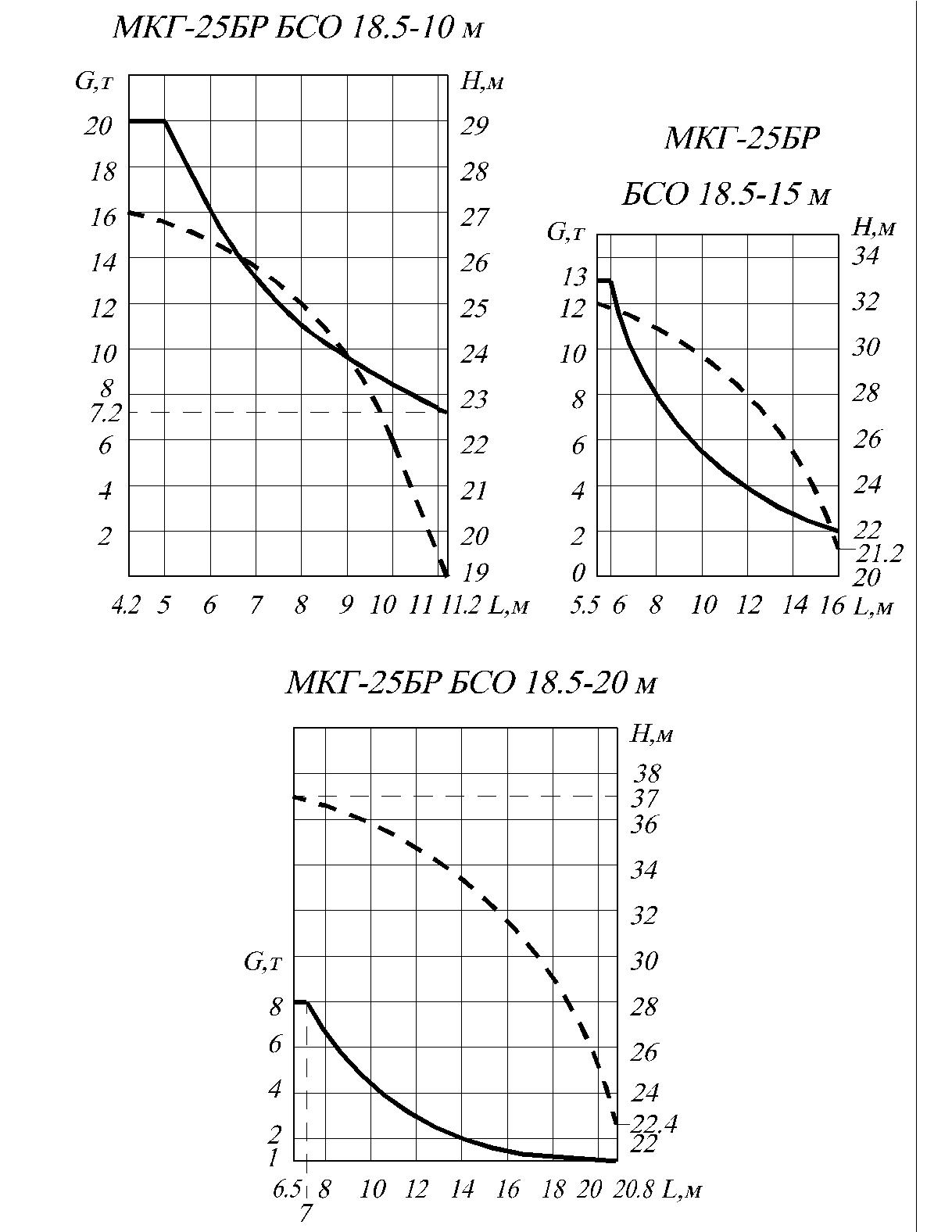

Рисунок 4.5 – Вантажні і висотні характеристики крана МКГ-25БР у баштово-стріловому виконанні з баштою 18,5 м і маневровим гусачком 10,15 та 20 м
МКГ-25БР БСО 23,5-10 м МКГ-25БР БСО 23,5-15 м
L, м
МКГ-25БР БСО 23,5-20 м

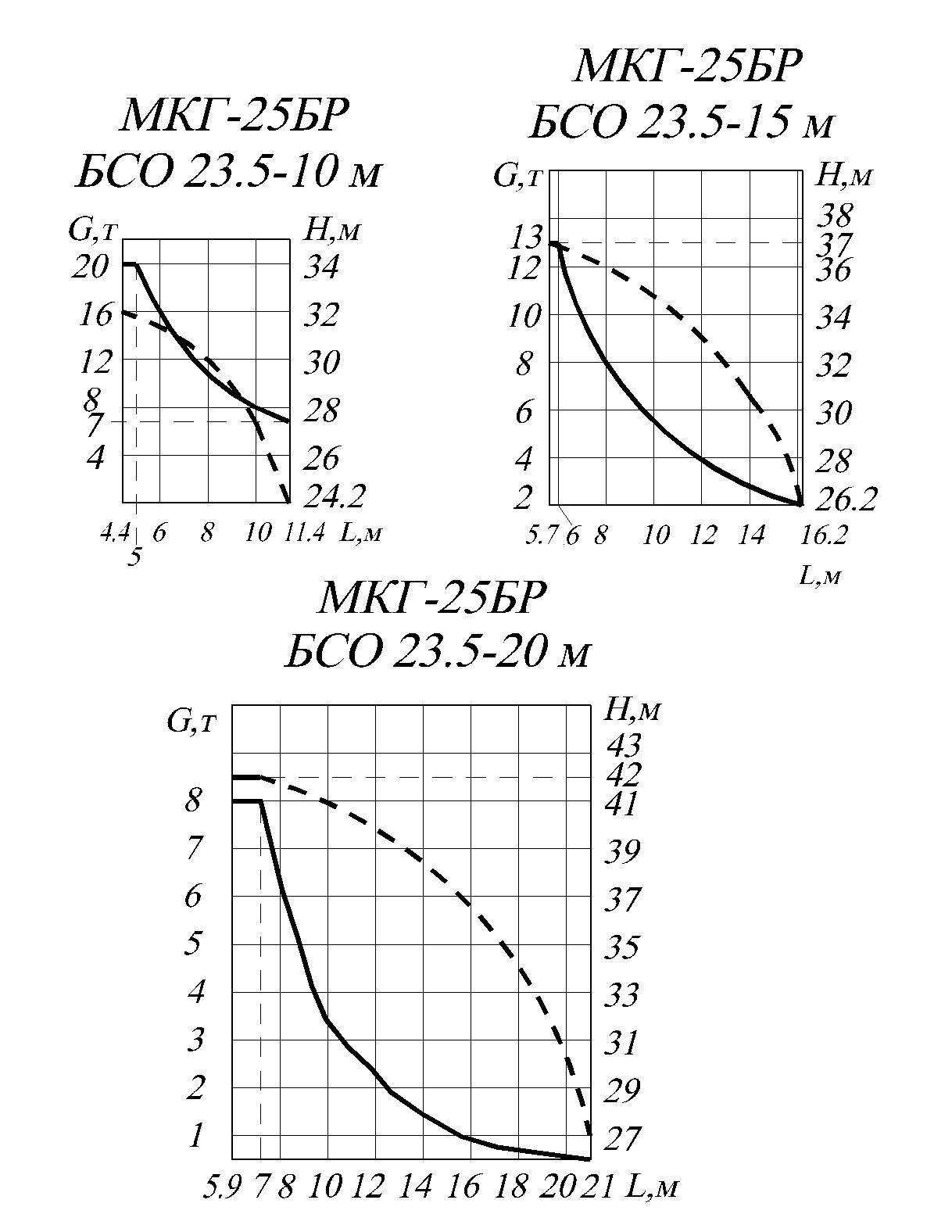

Рисунок 4.6– Вантажні і висотні характеристики крана МКГ-25БР у баштово-стріловому виконанні з баштою 23,5 м і маневровим гусачком 10,15 та 20 м
МКГ-25БР БСО 28,5-10 м МКГ-25БР БСО 28,5-15 м
МКГ-25БР БСО 28,5-20 м

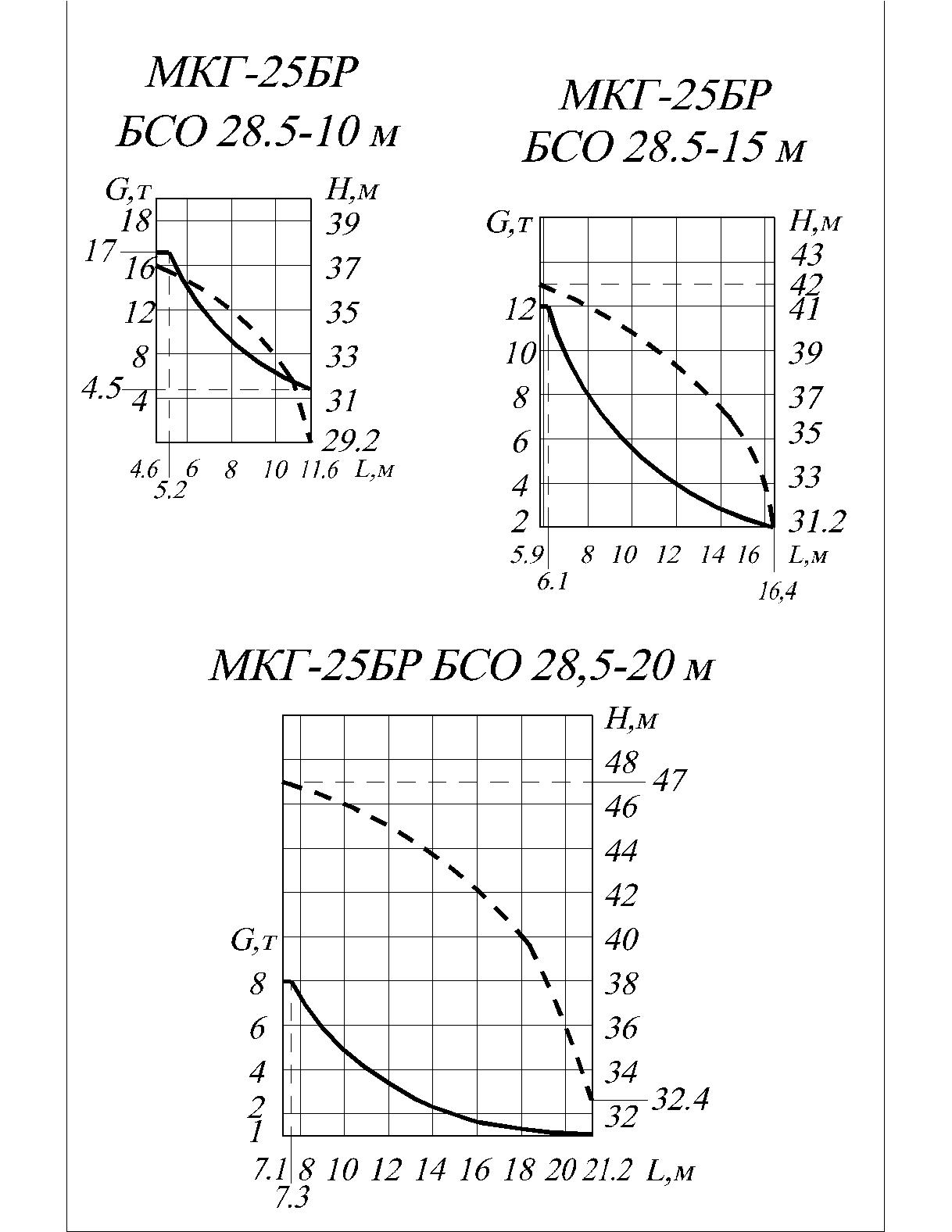

Рисунок 4.7– Вантажні і висотні характеристики крана МКГ-25БР у баштово-стріловому виконанні з баштою 28,5 м і маневровим гусачком 10,15 та 20 м

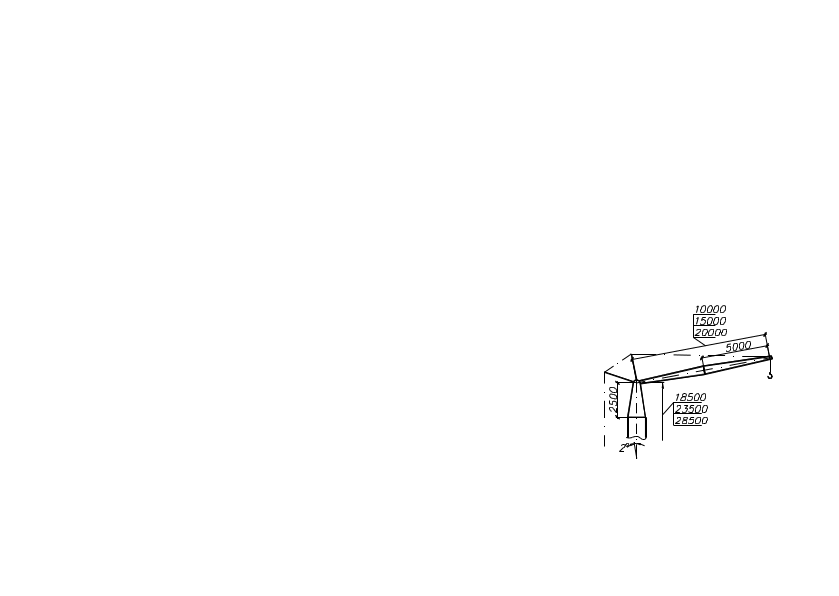

Рисунок 4.8– Конструкція маневрового гусачка для крана МКГ-25БР
з баштово-стріловим обладнанням
Рисунок 4.9 – Кран МКГ-25
Рисунок 4.10 – Вантажні і висотні характеристики крана МКГ-25
з довжиною стріли 12,5; 17,5; 22,5 м і гусачка – 5 м
Рисунок 4.11 – Вантажні і висотні характеристики крана МКГ-25
з довжиною стріли 27,5 м та 32,5 м і гусачка – 5 м
Рисунок 4.12 – Кран ДЭК-251
Рисунок 4.13 – Вантажні і висотні характеристики крана ДЭК-251
з довжиною стріли 14, 19 та 22,75 м і гусачка – 5 м
Рисунок 4.14 – Вантажні і висотні характеристики крана ДЭК-251
з довжиною стріли 24, 27,75 та 32,75 м і гусачка – 5 м
Рисунок 4.15 – Кран МКГ-40

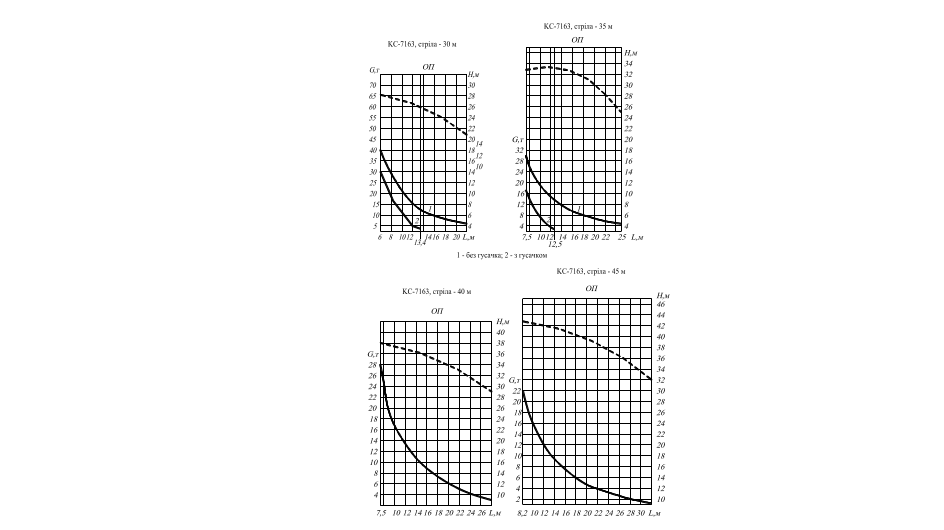

Рисунок 4.16 – Вантажні і висотні характеристики крана МКГ-40 з довжиною стріли 15,8 і 20,8 м

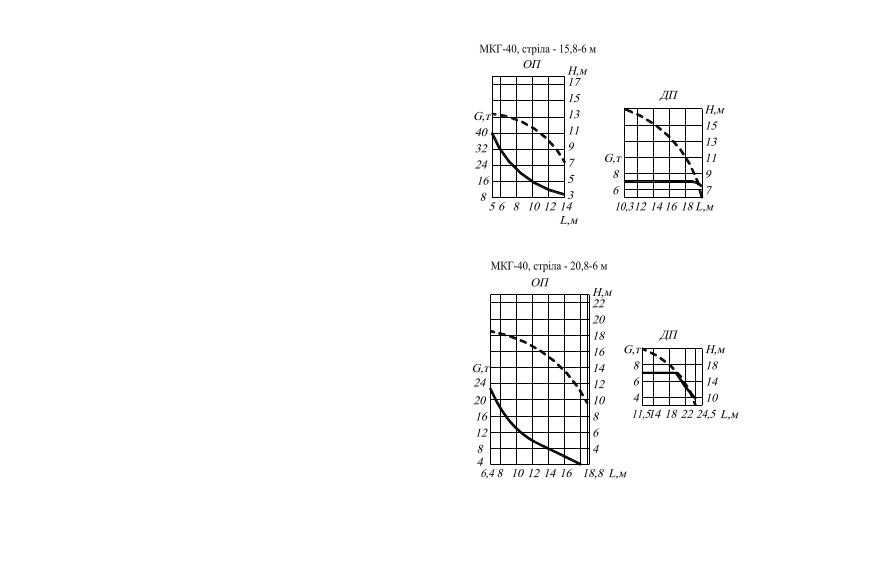

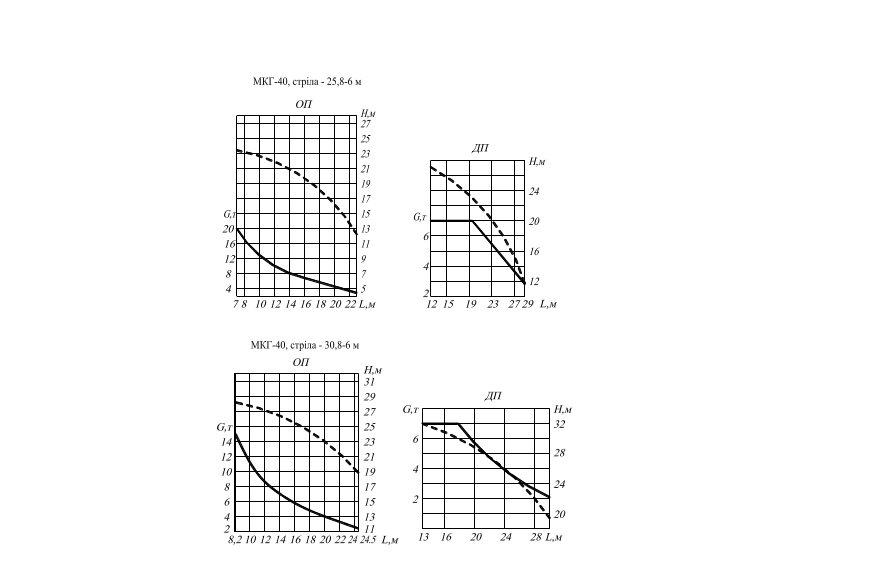

Рисунок 4.17 – Вантажні і висотні характеристики крана МКГ-40 з довжиною стріли 25,8 та 30,8 м і гусачка – 6 м

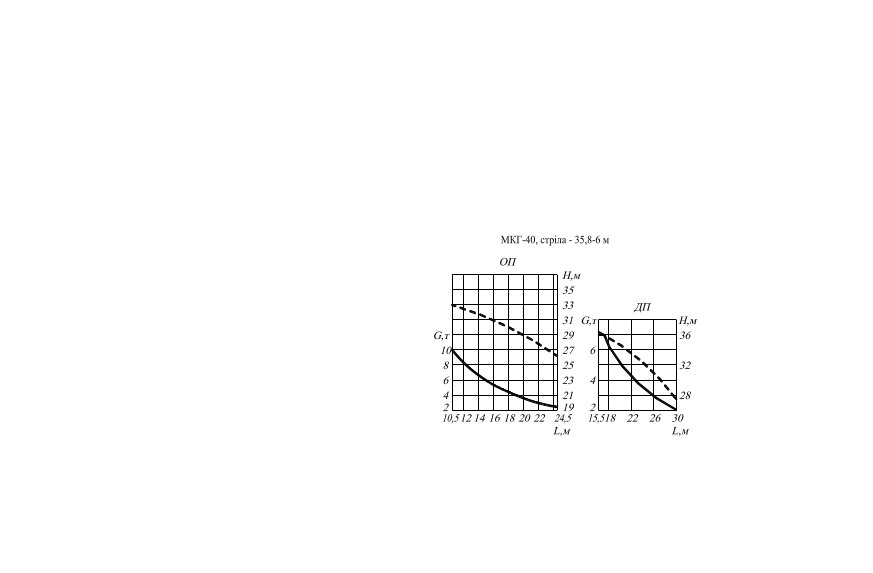

Рисунок 4.18 – Вантажні і висотні характеристики крана МКГ-40 з довжиною стріли 35,8 м та з гусачком 6 м

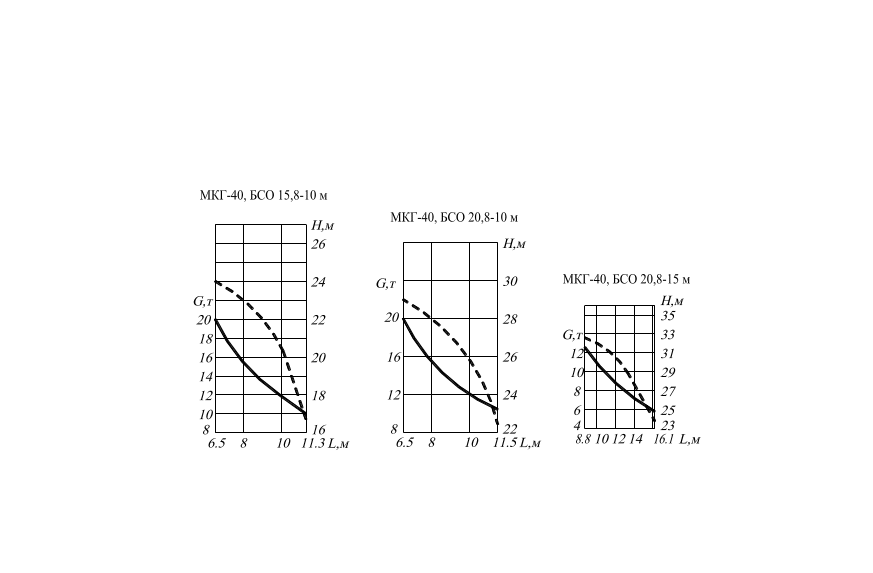

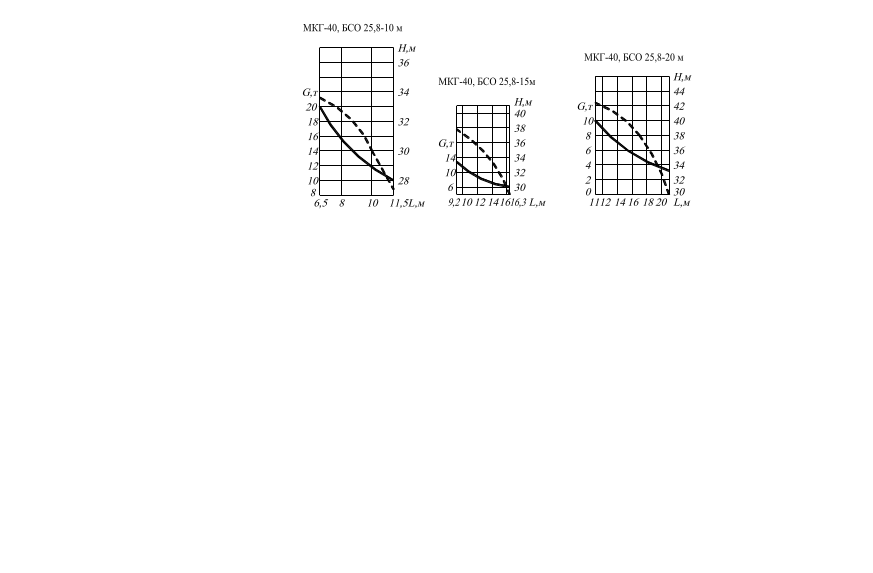

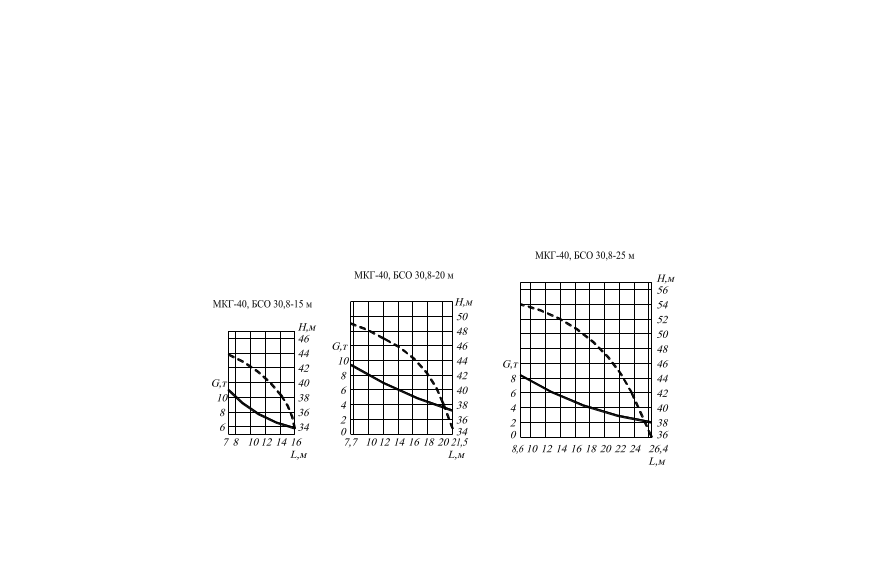

Рисунок 4.19 – Вантажні і висотні характеристики крана МКГ-40
з баштами 15,8 і 20,8 м і гусачком 10 і 15 м
Рисунок 4.20 – Вантажні і висотні характеристики крана МКГ-40
з баштою 25,8 м і гусачком 10, 15 і 20 м
Рисунок 4.21 – Вантажні і висотні характеристики крана МКГ-40
з баштою 30,8 м і гусачком 15, 20 і 25 м

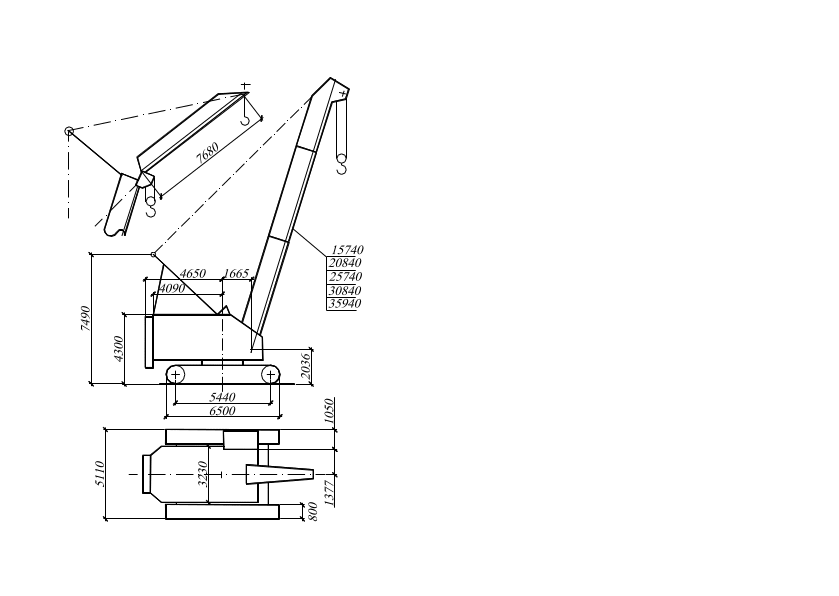

Рисунок 4.22 – Кран ДЭК-50
1 - без гусачка
2 - з гусачком

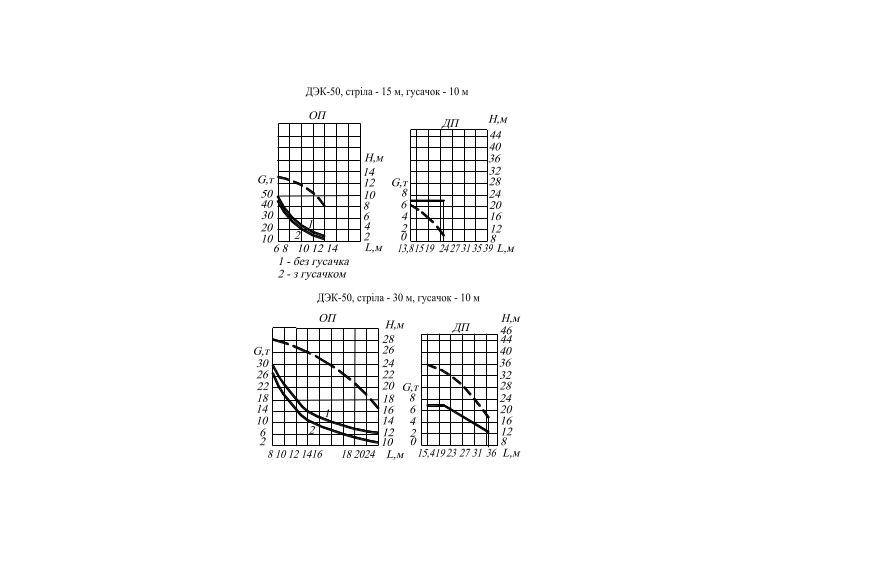

Рисунок 4.23 – Вантажні і висотні характеристики крана ДЭК-50 з довжиною стріли 15 і 30 м і гусачка – 10 м
1 – без гусачка
2 – з гусачком

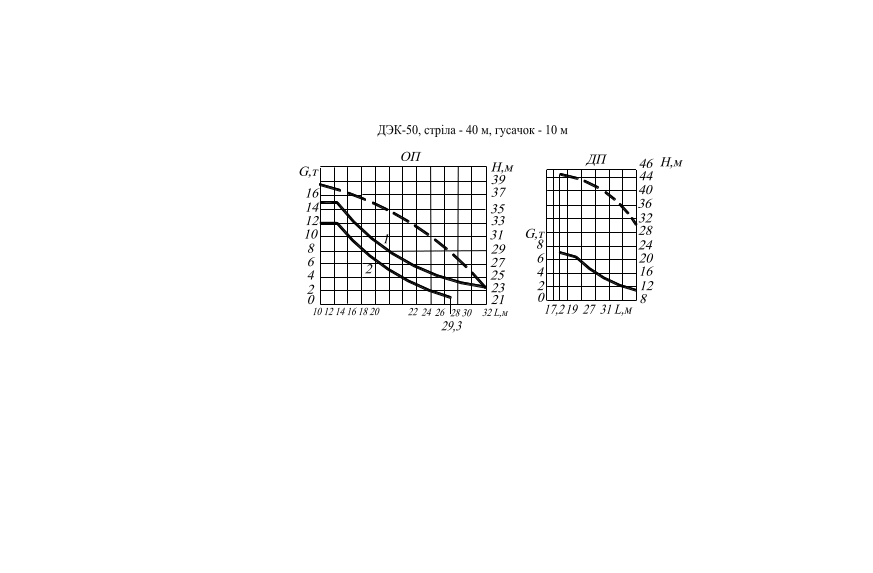

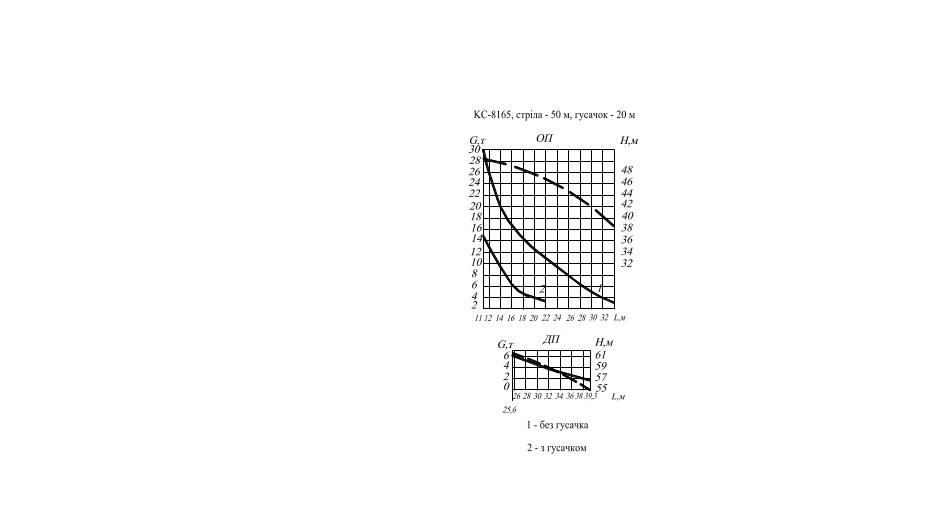

Рисунок 4.24 – Вантажні і висотні характеристики крана ДЭК-50
з довжиною стріли 40 м та гусачка – 10 м

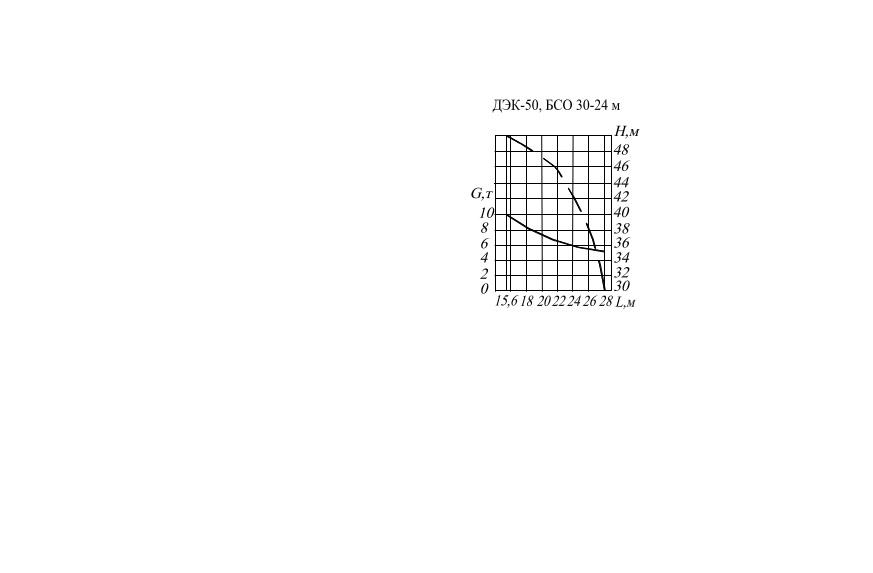

Рисунок 4.25 – Вантажні і висотні характеристики крана ДЭК-50
з баштою 30 м і з гусачком 24 м

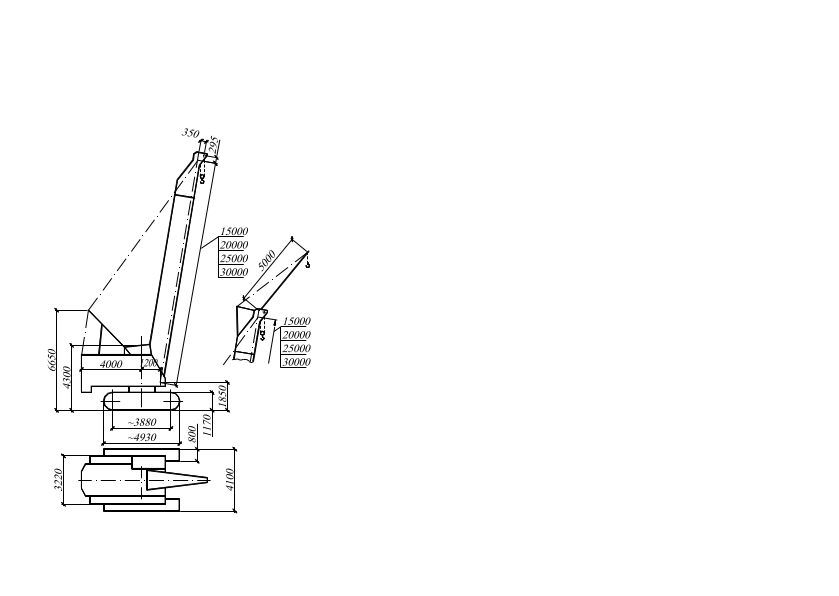

Рисунок 4.26 – Кран СКГ-63/100

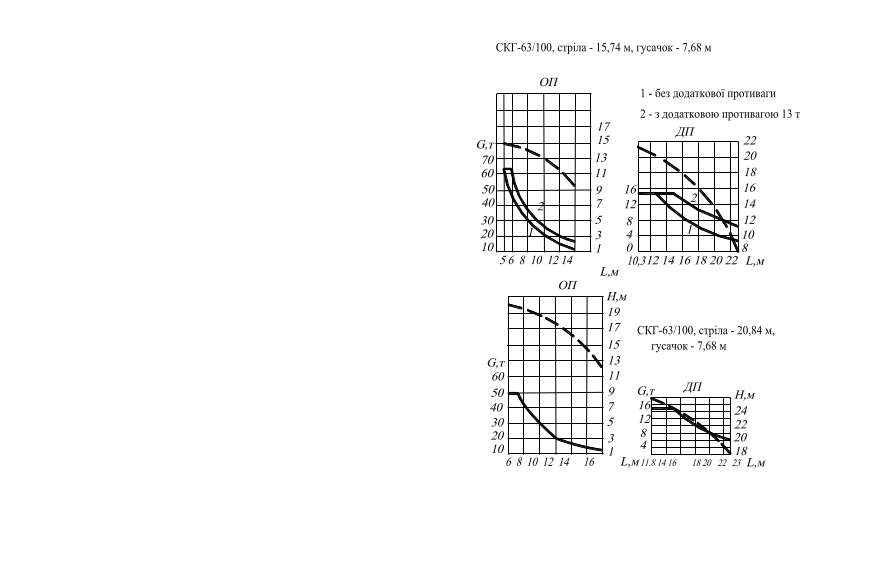

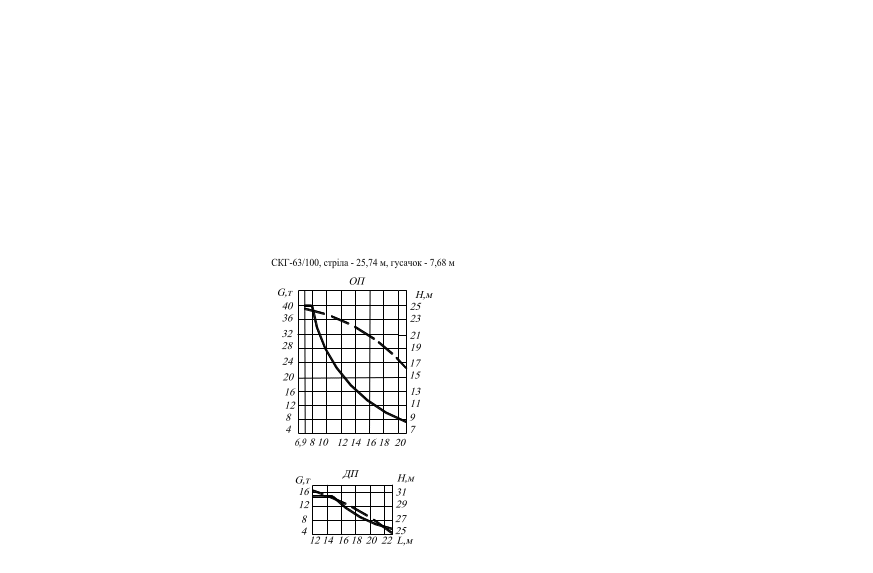

Рисунок 4.27 – Вантажні і висотні характеристики крана СКГ-63/100
з довжиною стріли 15,74 і 20,84 м і гусачка – 7,68 м
Рисунок 4.28 – Вантажні і висотні характеристики крана СКГ-63/100
з довжиною стріли 25,74 м і гусачка – 7,68 м
Рисунок 4.29 – Кран СКГ-40/63
1 – противага 14 т; 2 – противага 20,1 т

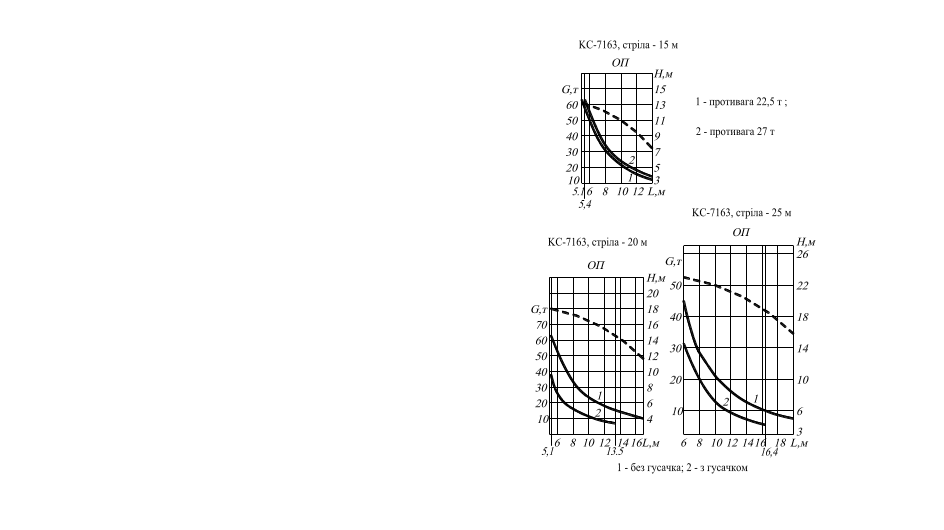

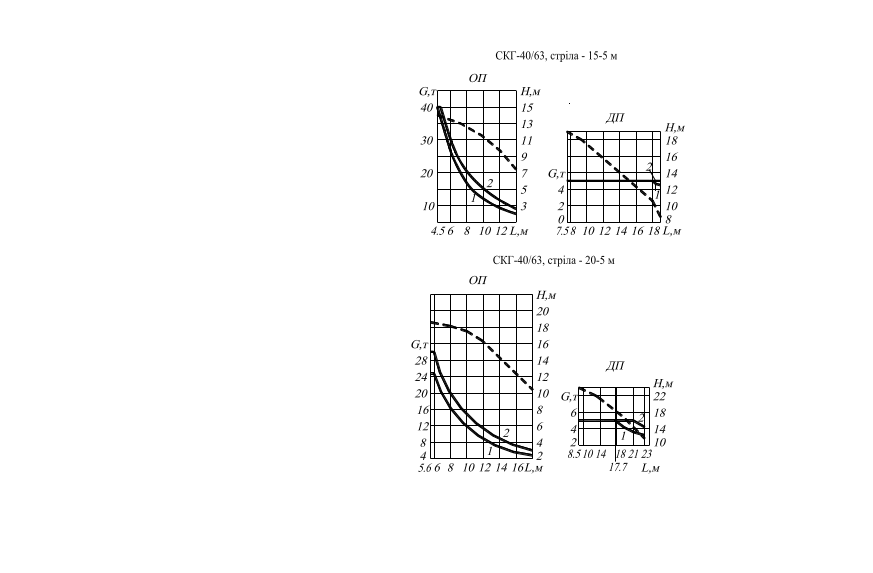

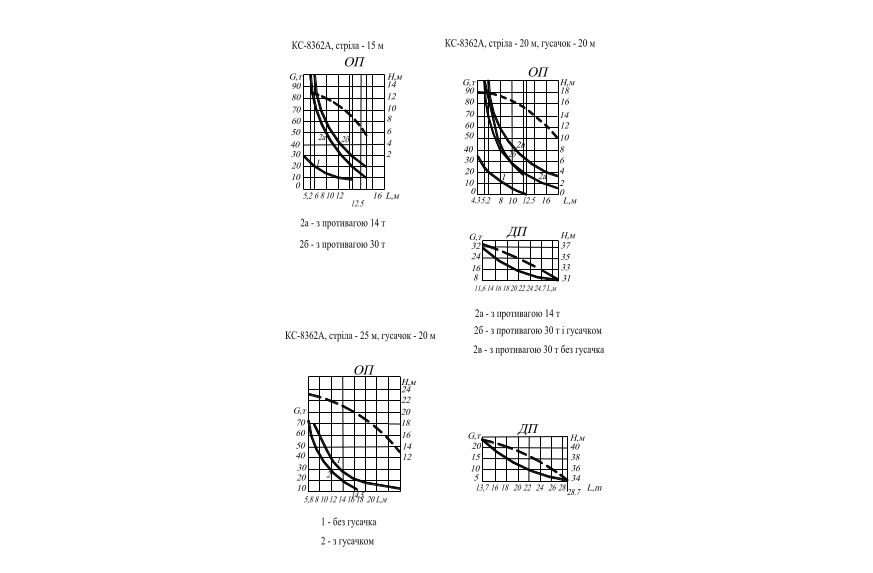

Рисунок 4.30 – Вантажні і висотні характеристики крана СКГ-40/63
з довжиною стріли 15 та 20 м і гусачка – 5 м

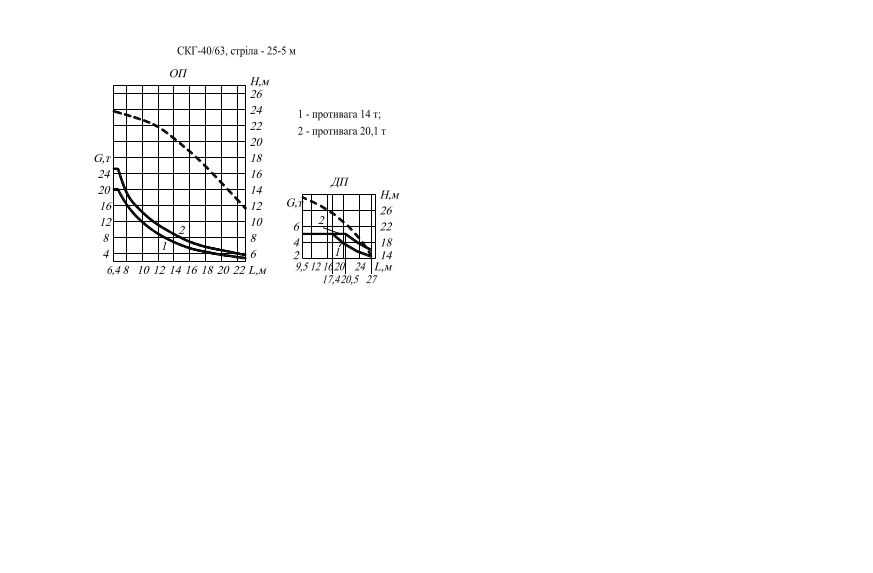

Рисунок 4.31 – Вантажні і висотні характеристики крана СКГ-40/63
з довжиною стріли 25 м і гусачка – 5 м

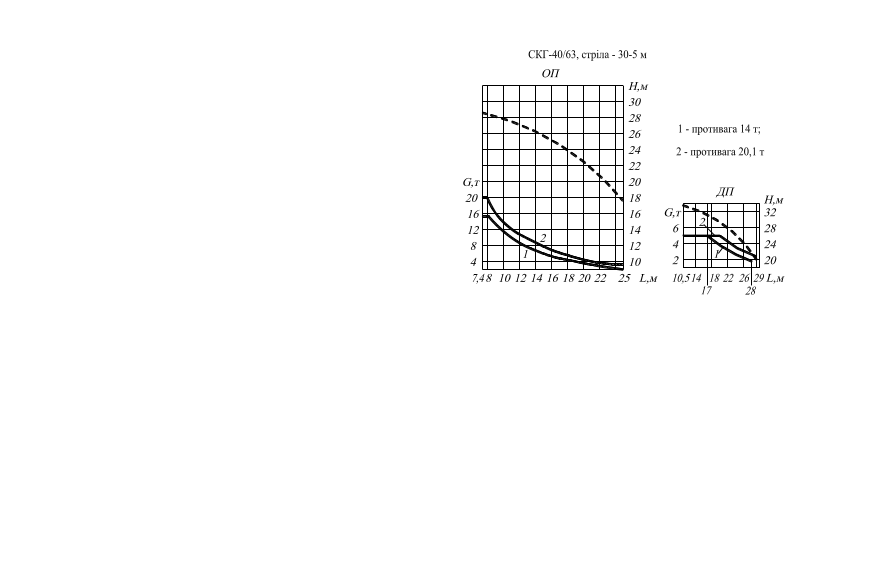

Рисунок 4.32 – Вантажні і висотні характеристики крана СКГ-40/63
з довжиною стріли 30 м і гусачка – 5 м

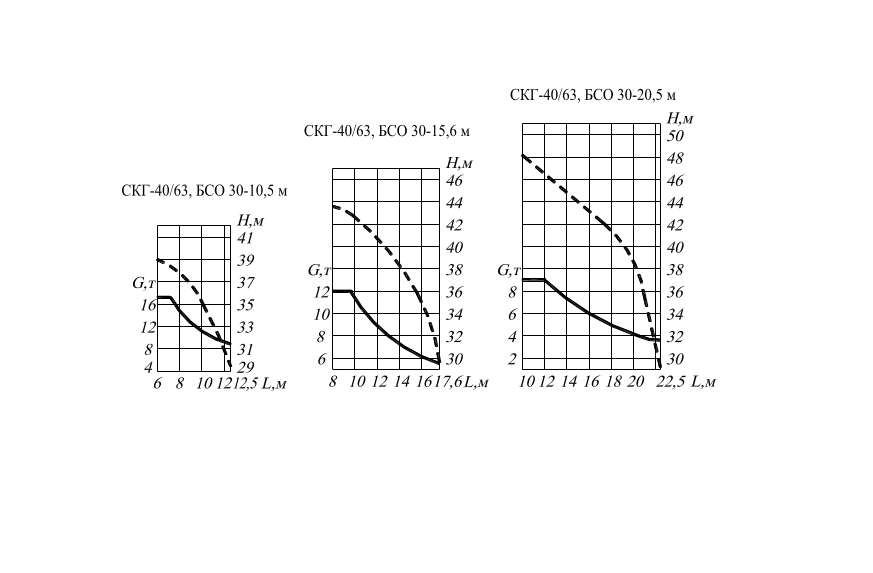

Рисунок 4.33 – Вантажні і висотні характеристики крана СКГ-40/63
з баштою 25 м і гусачком 10,5 , 15,6 та 20,5 м
Рисунок 4.34 – Вантажні і висотні характеристики крана СКГ-40/63
з баштою 30 м і гусачком 10,5 , 15,6 і 20,5 м

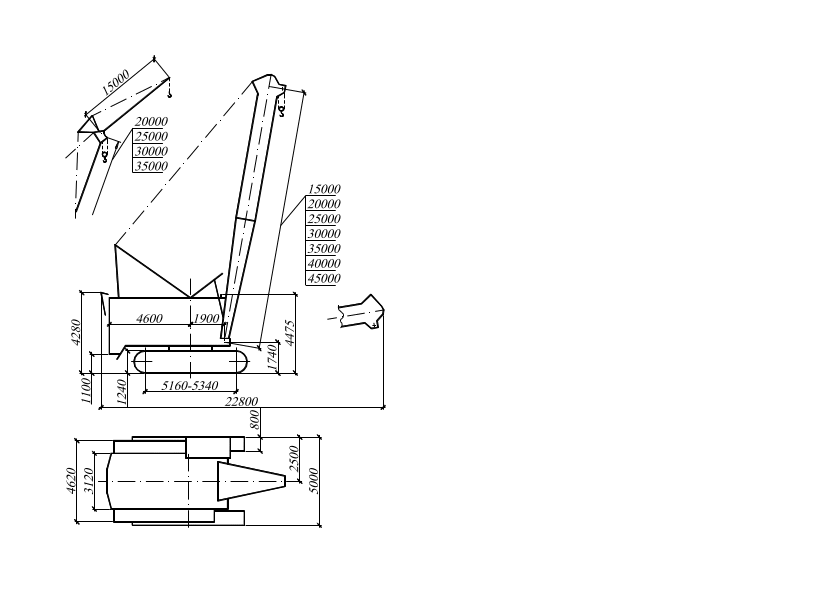

Рисунок 4.35 – Кран КС-7163
Рисунок 4.36 – Вантажні і висотні характеристики крана КС-7163
з довжиною стріли 15, 20 і 25 м
Рисунок 4.37 – Вантажні і висотні характеристики крана КС-7163
з довжиною стріли 30, 35, 40 і 45 м
Рисунок 4.38 – Вантажні і висотні характеристики крана КС-7163
з довжиною стріли 20, 25, 30 та 35 м і гусачка – 15 м
Рисунок 4.39 – Кран КС-8165

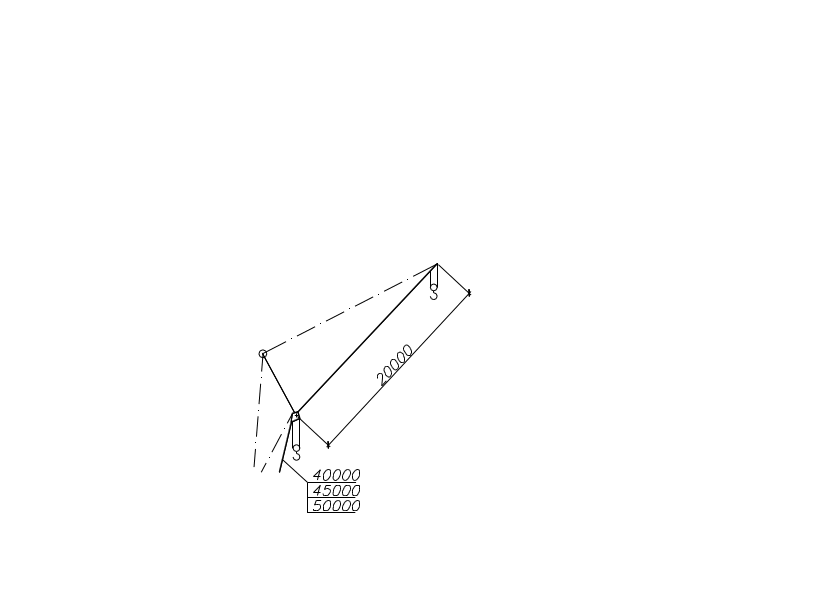

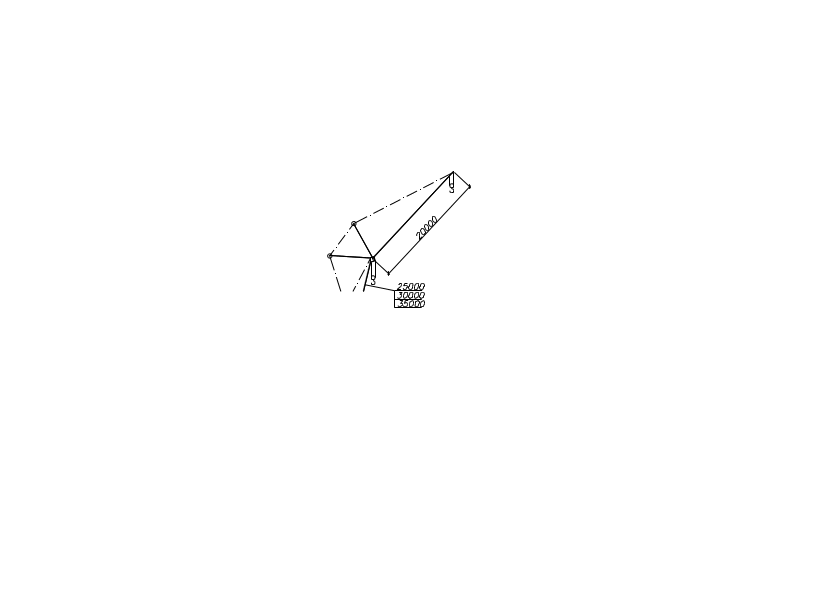

Рисунок 4.40 – Конструкція гусачка на кран КС-8165 з довжиною стріли 25, 30 і 35 м
Рисунок 4.41 – Конструкція гусачка на кран КС-8165 з довжиною стріли 40, 45 і 50 м
Рисунок 4.42 – Вантажні та висотні характеристики крана КС-8165 з довжиною стріли 20 (основний підйом) та 25 м та гусачка – 20 м
Рисунок 4.43 – Вантажні та висотні характеристики крана КС-8165 з довжиною стріли 30 та 35 м і гусачка – 20 м
Рисунок 4.44 – Вантажні та висотні характеристики крана КС-8165 з довжиною стріли 40 та 45 м і гусачка – 20 м
Рисунок 4.45 – Вантажні та висотні характеристики крана КС-8165 з довжиною стріли 50 м і гусачка – 20 м
