1.3.2 Визначення монтажної висоти для баштового крана
Монтажний виліт стріли LМ визначається залежно від місця розташування кранів. Якщо баштовий кран розташовується з одного боку (рис. 1.4), то монтажний виліт визначається за формулою 1.8.
LМ = d + bН , (1.8)
де d – відстань від осі оберту крана до будинку, м;
bН – відстань від зовнішньої поверхні будинку до осі гаку з урахуванням виступаючих елементів, м.
Для кранів з поворотною платформою d визначається за формулою
d = RП + (0,7…1) , (1.9)
де RП – радіус виступаючої частини поворотної платформи, м;
0,7…1 – зазор між поворотною платформою і краном.
1.4 Підбір кранів
На основі отриманих розрахунків значення монтажних характеристик конструкцій (QМ – монтажна маса, HМ – монтажна висота, LМ – монтажний виліт) порівнюється з технічними параметрами вантажопідйомних механізмів (кранів) – вантажопідйомністю Q, висотою підйому гака H та вильотом стріли L. Остаточний вибір базується на обґрунтуванні техніко-економічних даних та оцінки умов зведення об’єкта.
Оцінка умов зведення об’єкта вимагає аналізу будівельного майданчика та наявності типорозмірів кранів. Це дає можливість пристосування рішень щодо вибору кранів до умов їх використання.
На рис. 1.3 наведені можливі схеми розташування кранів за конкретних умов.
З урахуванням вище вказаного вибір кранів зводиться до порівняння монтажних характеристик будівельних конструкцій, що монтуються, з технічними параметрами кранів згідно з рис. 1.4. Технічні параметри кранів наведені в розділах 2 - 5 даних методичних вказівок.

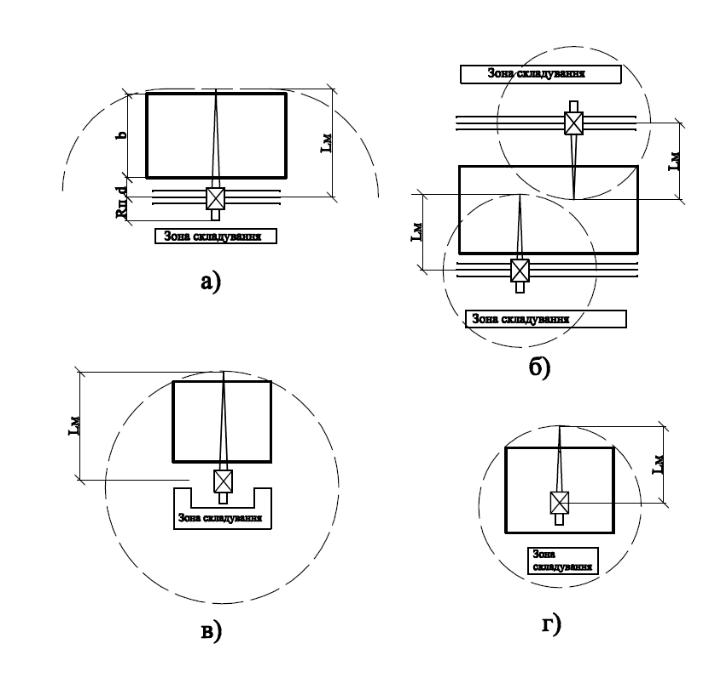

а – однобічна; б – двобічна; в – приставний кран з зовнішньої частини будинку; г – приставний кран в ядрі жорсткості будинку; 1 – кран; 2 – будівля
Рисунок 1.3 – Схеми установлення кранів при зведенні
багатоповерхових будинків:
Таблиця 1.2 – Схема вибору будівельних кранів
Монтажні характеристики будівельних конструкцій, що монтуються |
Умови |
Технічні параметри кранів |
Монтажна маса Монтажна висота Монтажний виліт |
≥ ≥ ≥ |
Вантажопідйомність Висота підйому гака Виліт стріли крана |
Особливості будівлі та будівельного майданчика |
Порівняння |
Особливості конструкції крана |
Рисунок 1.4 – Схема для визначення монтажних характеристик
будівельних конструкцій для вибору баштового крана
2 Технічні характеристики автомобільних кранів
Характеристики автомобільних кранів різних модифікацій наведені в послідовності збільшення їх потужності. Для зручності користування технічні характеристики представлені у графічному вигляді.
Рисунок 2.1 – Кран КС-2561Д
КС-2561Д, стріла – 8 м КС-2564Д, стріла – 12 м
КС-2561Д, стріла – 12 м, гусачок 1,5 м
– Ватнажопідйомність крана під час роботи без виносних опор;
– Те ж саме під час роботи крана з виносними опорами
Рисунок 2.2 – Вантажні і висотні характеристики крана КС-2561Д
з довжиною стріли 8, 12 м і гусачком 1,5 м
Рисунок 2.3 – Кран КС-3571
КС-3571, стріла – 8 м КС-3571, стріла – 20 м
КС-3571, стріла – 14 м КС-3571, стріла 14-6 м,
гусачок під кутом
Рисунок 2.4 – Вантажні і висотні характеристики крана КС-3571
з довжиною стріли 8, 14, 20 м і гусачком 6 м
Рисунок 2.5 – Кран КС-3574
КС-3574, стріла – 8 м
КС-3574, стріла – 10 м
КС-3574, стріла – 12 м КС-3574, стріла – 14 м
КС-3474,
стріла 14 - 7 м
Рисунок 2.6 – Вантажні і висотні характеристики крана КС-3574
з довжиною стріли 8, 10, 12, 14 м і гусачка - 7 м
Рисунок 2.7 – Кран КС-4561А
КС-4561А, КС-4561А, КС-4561А, КС-4561А,
стріла – 10 м стріла – 14 м, стріла – 18 м, стріла – 22 м,
гусачок – 5 м гусачок – 5 м гусачок – 5 м
Рисунок 2.8 – Вантажні і висотні характеристики крана КС-4561А
з довжиною стріли 10, 14, 18, 22 м і гусачка – 5 м
Рисунок 2.9 – Кран КС-4572
Рисунок 2.10 – Вантажні і висотні характеристики крана КС-4572
з довжиною стріли 9,7; 15,7; 21,7; 27,7 м і гусачка – 6 м
Рисунок 2.11 – Кран КС-35714
КС-35714, стріла – 8 м КС-35714, стріла – 14 м
КС-35714, стріла – 18 м КС-35714, стріла – 18-7 м
Рисунок 2.12 – Вантажні і висотні характеристики крана КС-35714
з довжиною стріли 8, 14, 18 м і гусачка – 7 м
Рисунок 2.13 – Кран КС-45717
КС-45717, стріла – 9 м КС-45717, стріла – 15 м
КС-45717, стріла – 21 м КС-45717, стріла – 21-7 м

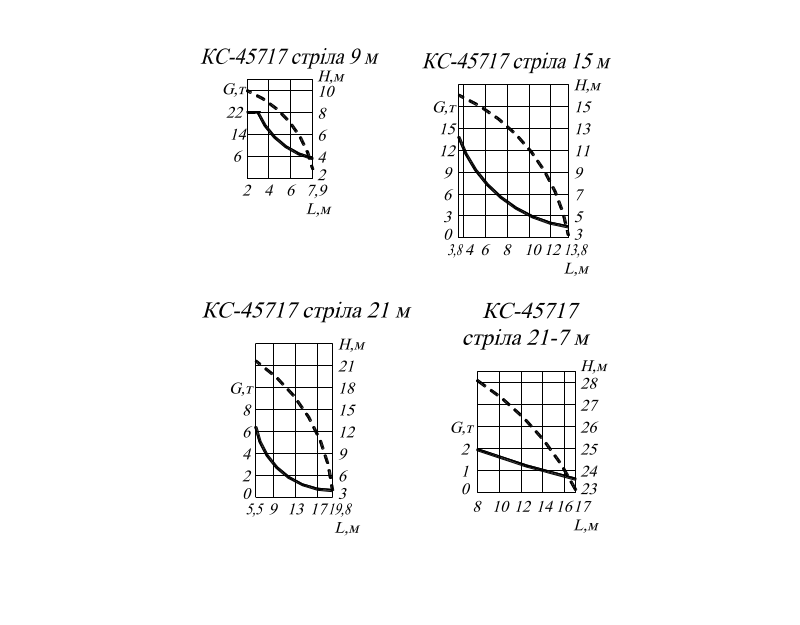

Рисунок 2.14 – Вантажні і висотні характеристики крана КС-45717
з довжиною стріли 9, 15, 21 м і гусачка – 7 м

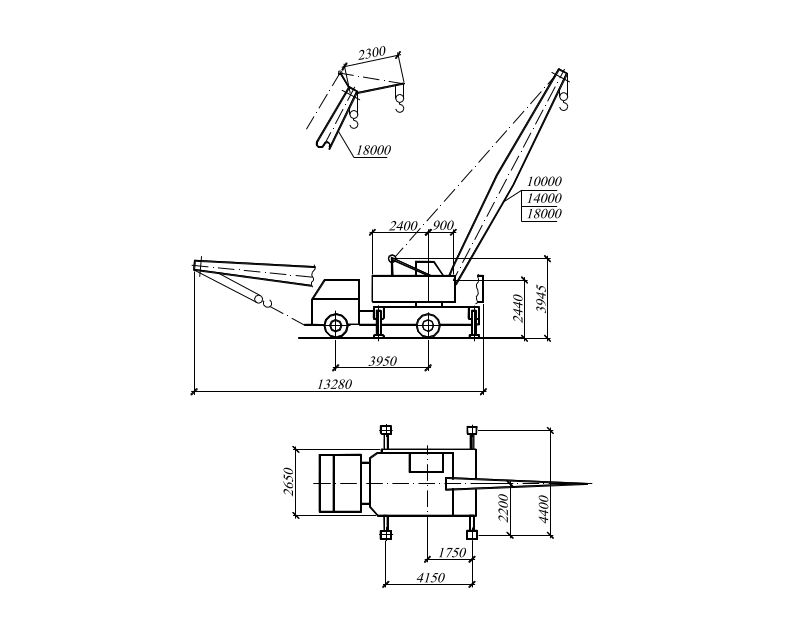

Рисунок 2.15 – Кран КС-2561К
КС-2561К, стріла – 12 м КС-2561К, стріла – 8 м
КС-2561К, стріла – 12 м, гусачок – 1,5 м

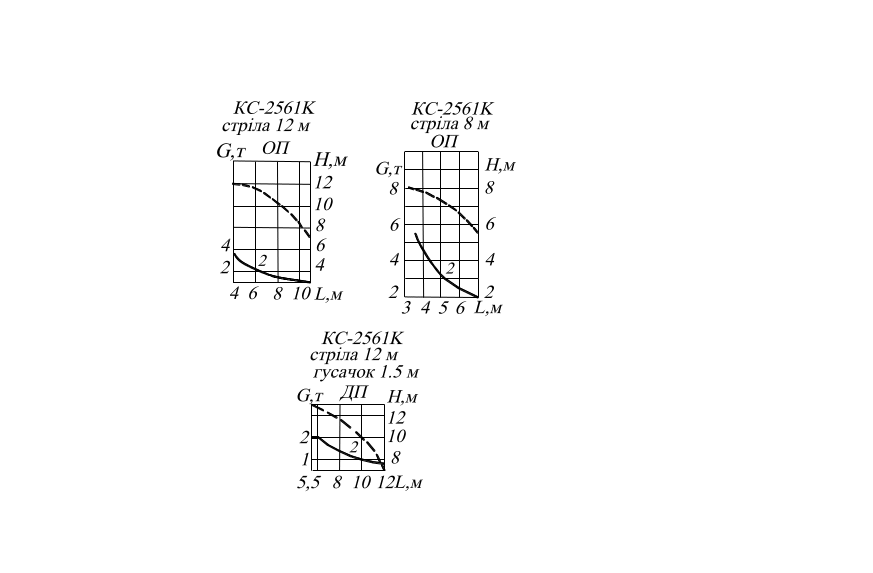

Рисунок 2.16 – Вантажні і висотні характеристики крана КС-2561К
з довжиною стріли 8, 12 м і гусачка – 1,5 м

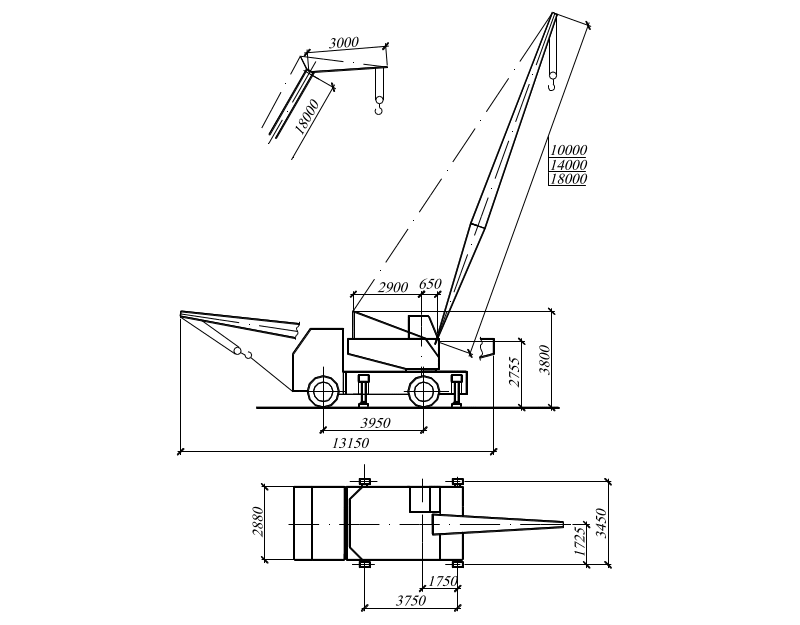

Рисунок 2.17 – Кран КС-2561Л
1 – вантажопідйомність під час роботи
без виносних опор
2 – те ж саме під час роботи крана на
виносних опорах
Рисунок 2.18 – Вантажні і висотні характеристики крана КС-2561Л
з довжиною стріли 8, 12 м і гусачка – 1,5 м
Рисунок 2.19 – Кран КС-3562Б
1 – вантажопідйомність крана під час роботи без виносних опор;
2 – те ж саме під час роботи крана на виносних опорах
Рисунок 2.20 – Вантажні і висотні характеристики крана КС-3562Б
з довжиною стріли 10, 14, 18 м і гусачка – 3 м
Рисунок 2.21 – Кран МКА-10М

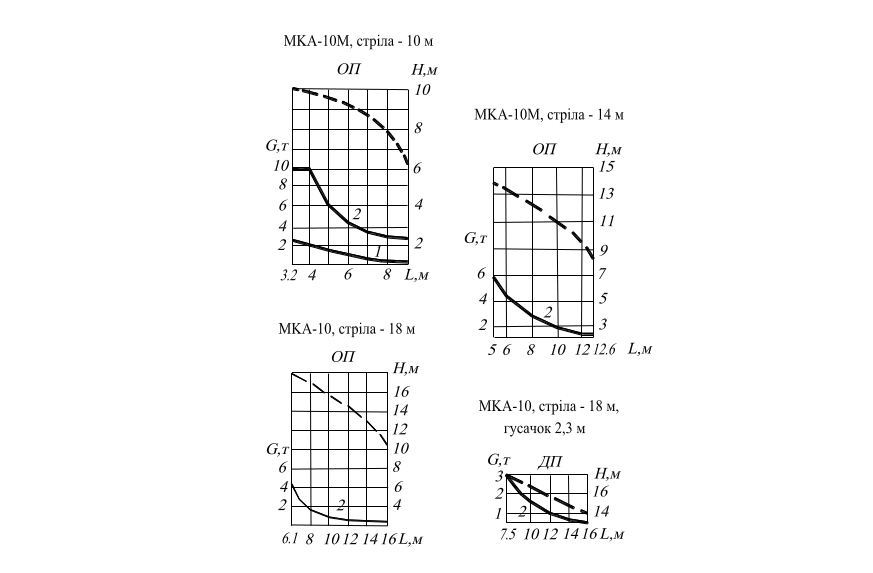

Рисунок 2.22 – Вантажні і висотні характеристики крана МКА-10М
з довжиною стріли 10, 14, 18 м і гусачка – 2,3 м
Рисунок 2.23 – Кран МКА-16

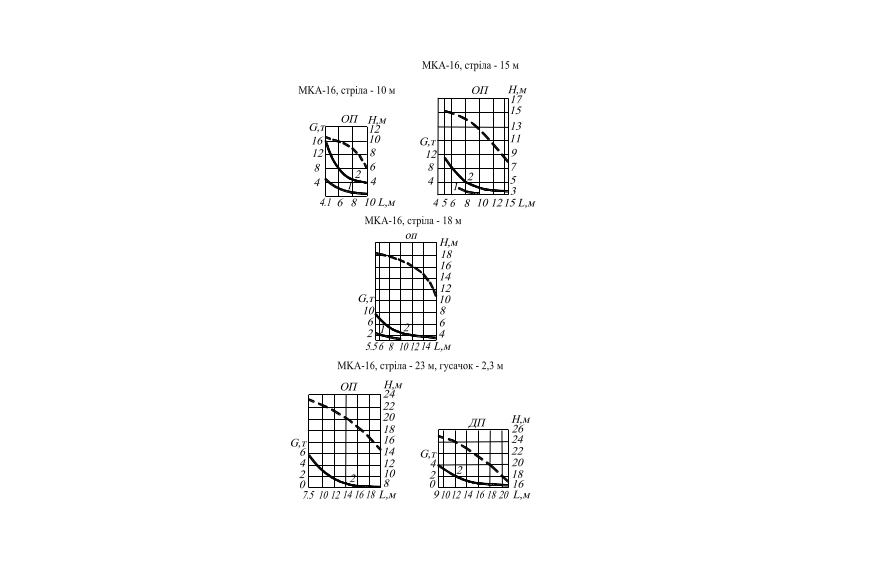

Рисунок 2.24 – Вантажні і висотні характеристики крана МКА-16
з довжиною стріли 10, 15, 18, 23 м і гусачка – 2,3 м
Рисунок 2.25 – Кран МКАТ-40

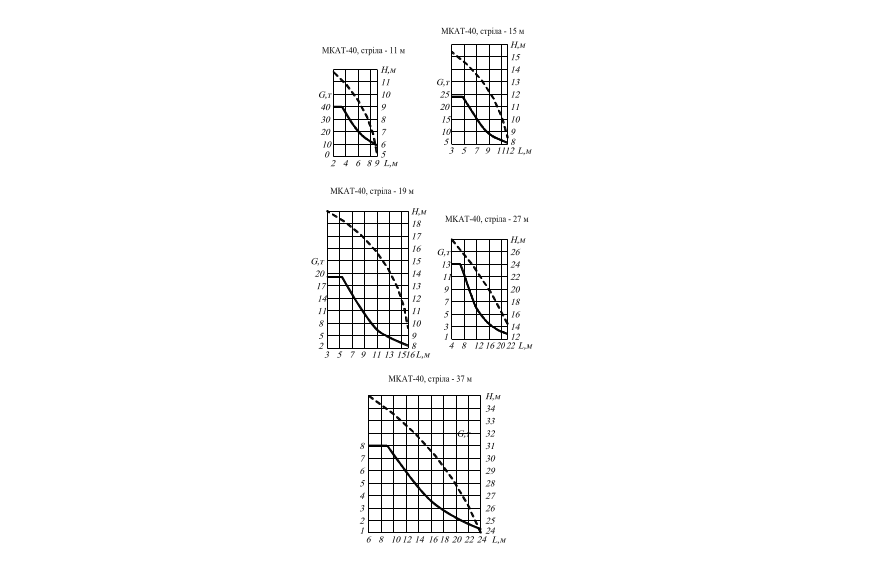

Рисунок 2.26 – Вантажні і висотні характеристики крана МКАТ-40
з довжиною стріли 11, 15, 19, 27, 37 м

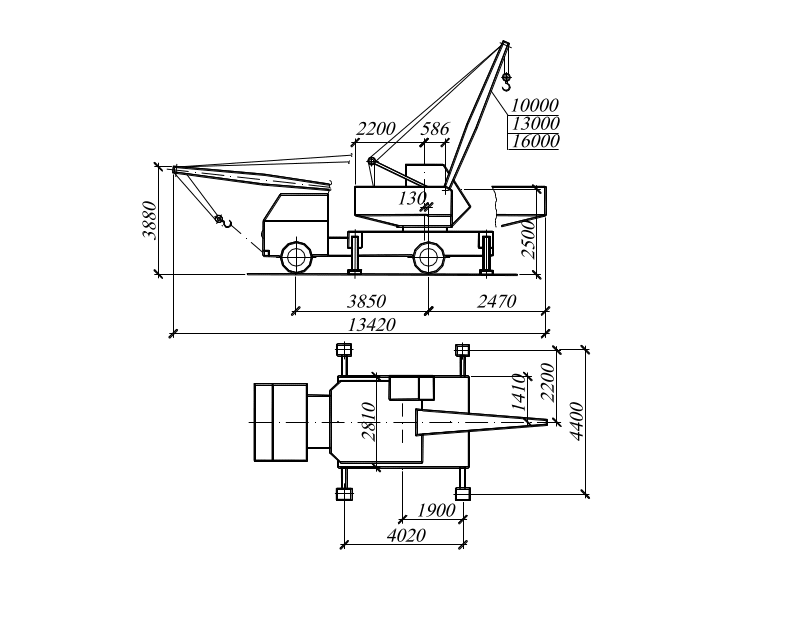

Рисунок 2.27 – Кран СМК-10

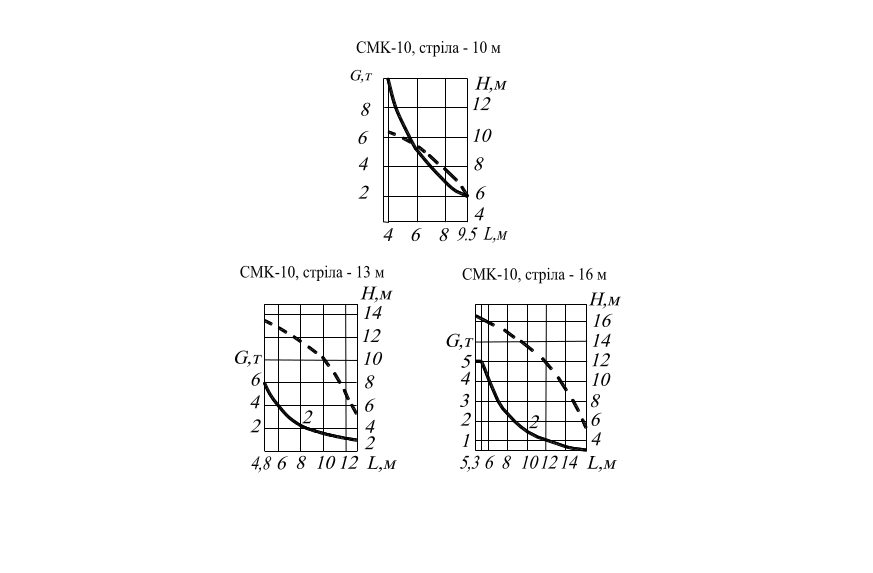

Рисунок 2.28 – Вантажні і висотні характеристики крана СМК-10
з довжиною стріли 10, 13, 16 м
Рисунок 2.29 – Кран КТА-18.01

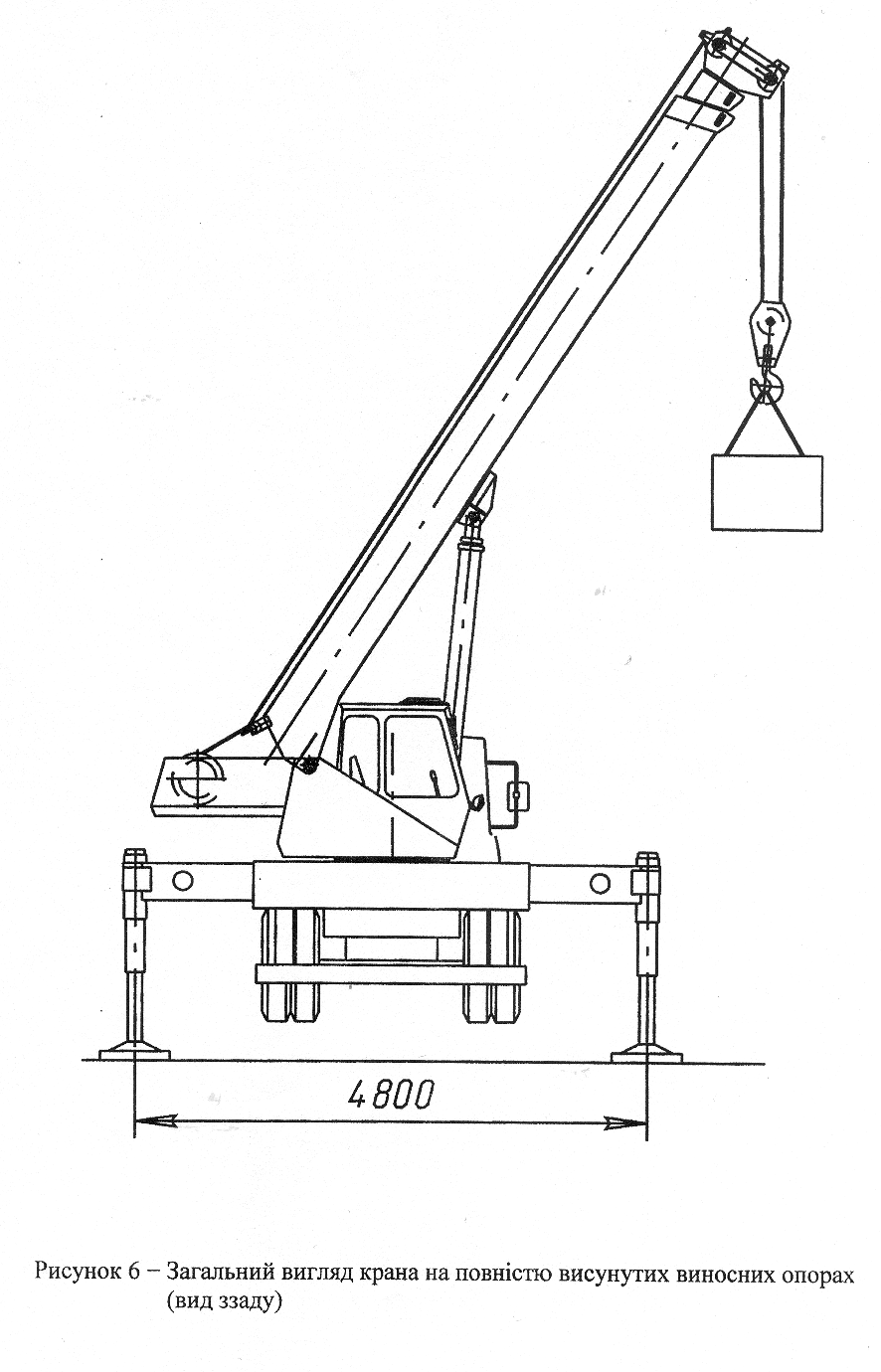

Рисунок 2.30 – Кран КТА-18.01
а – на зближених виносних опорах; б – на повністю висунутих виносних опорах

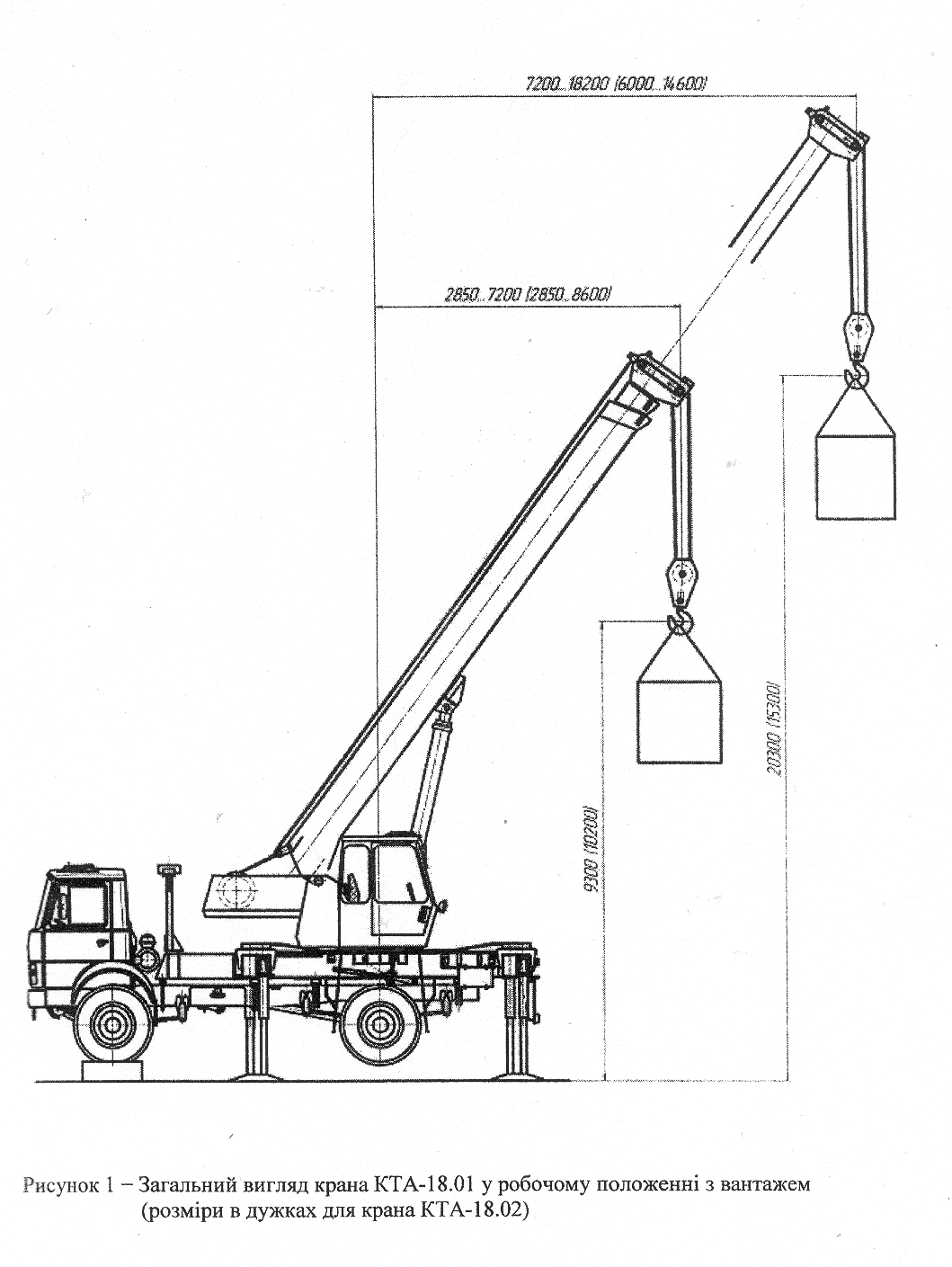

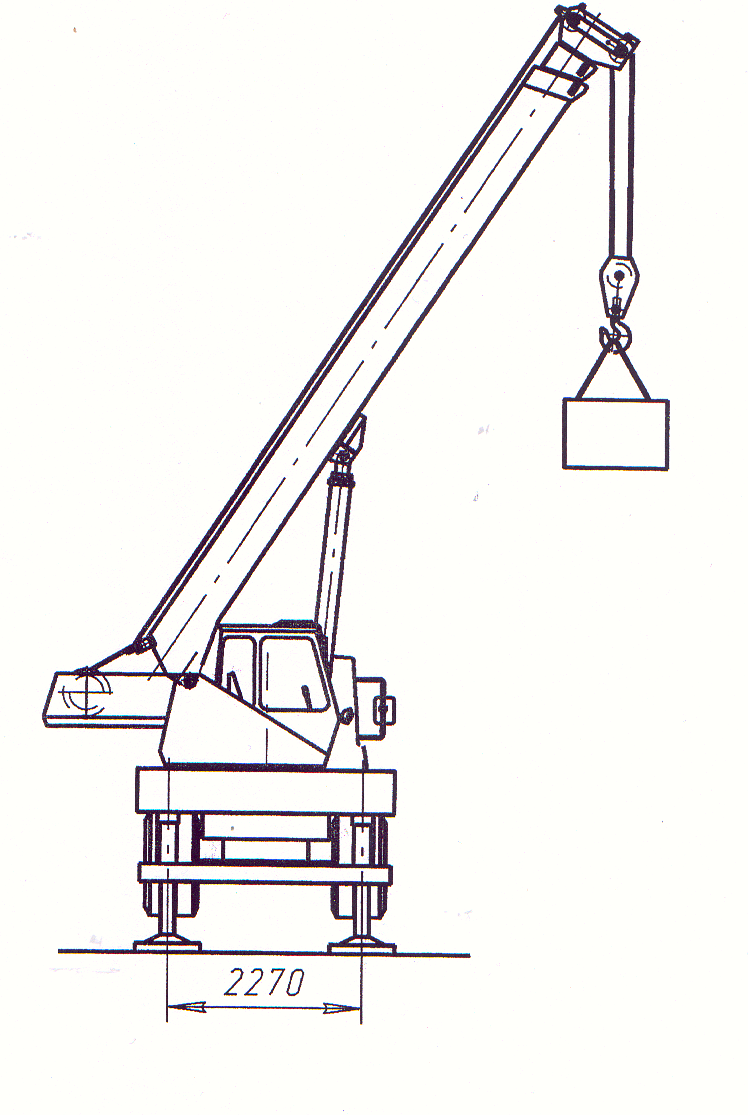

Рисунок 2.31 – Загальний вигляд крана КТА-18.01

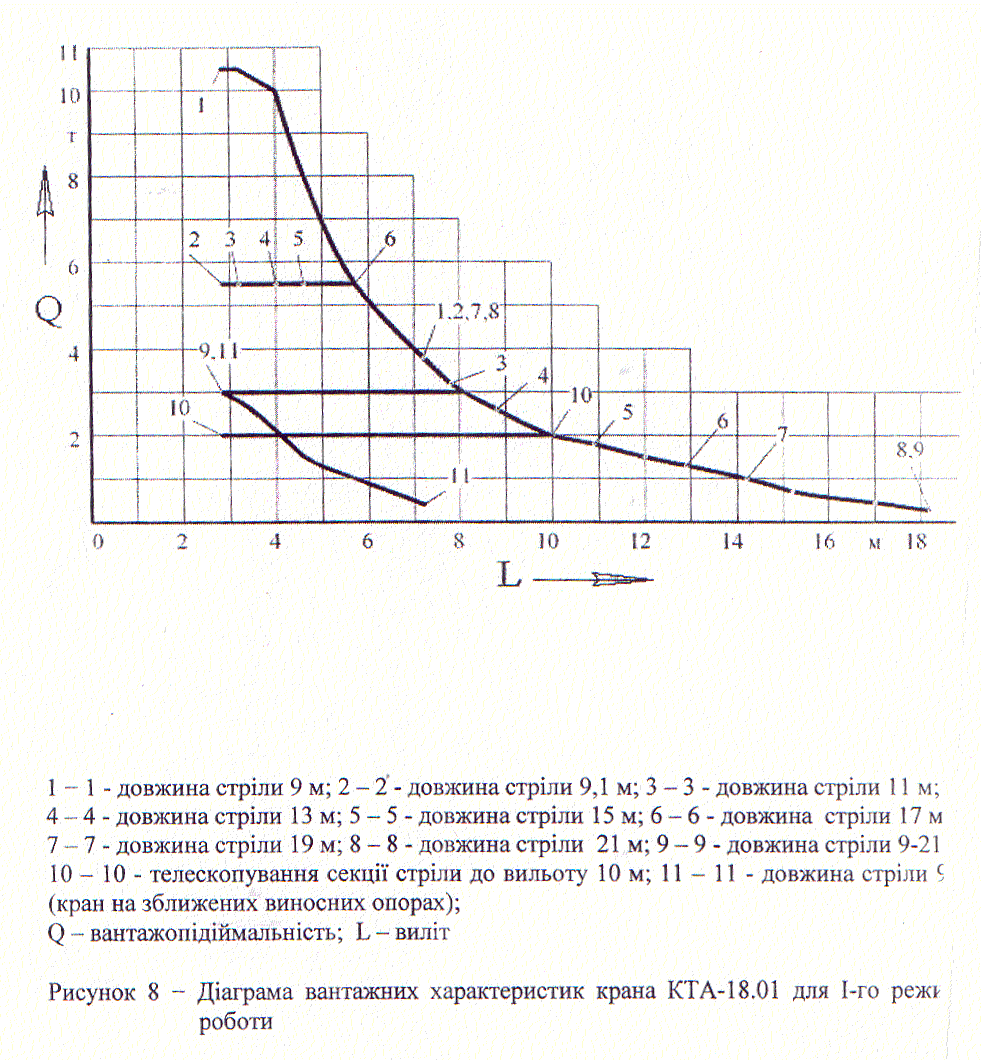

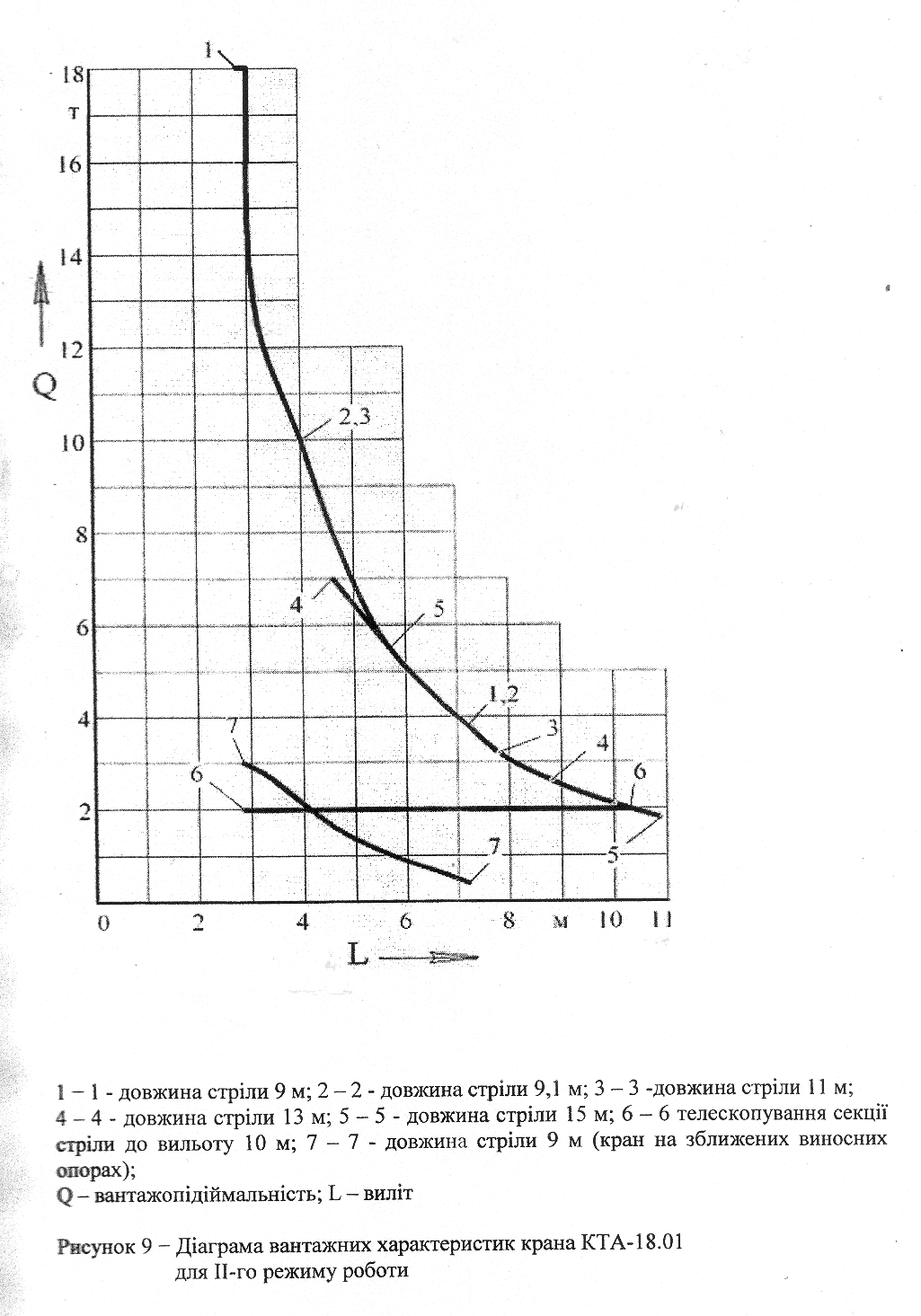

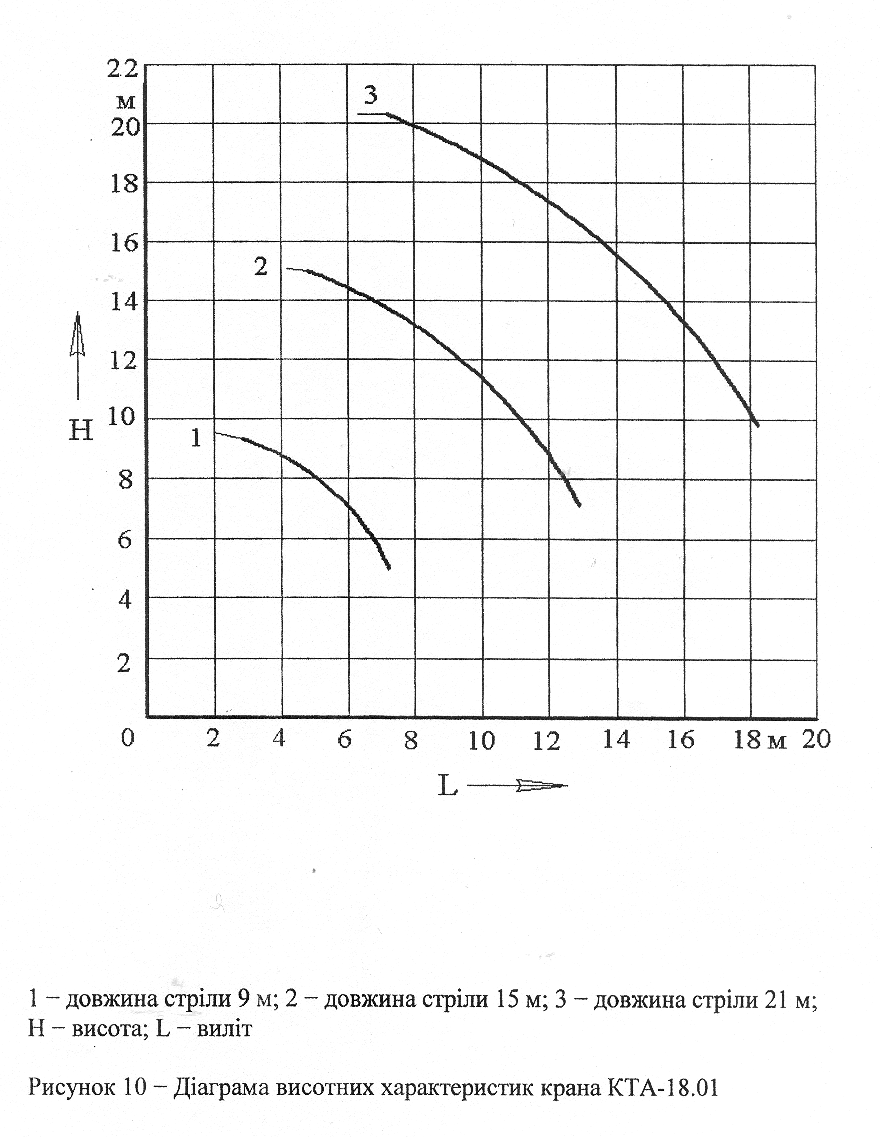

Рисунок 2.32 – Діаграми вантажних та висотних характеристик крана КТА-18.01 з довжиною стріли 9, 15 і 21 м

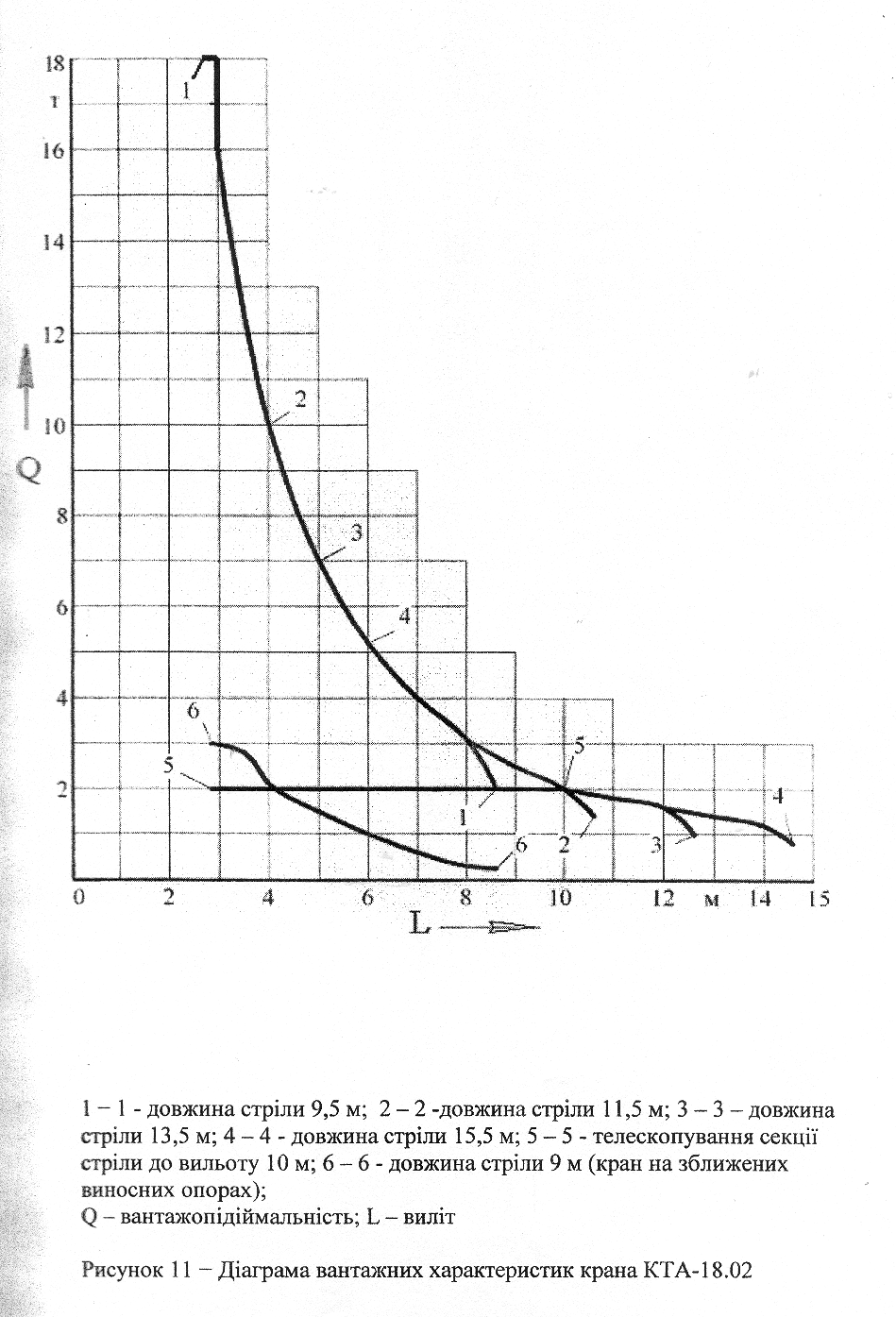

Рисунок 2.33 – Діаграма вантажних та висотних характеристик кран КТА-18.02 з довжиною стріли 9,5 і 15,5 м

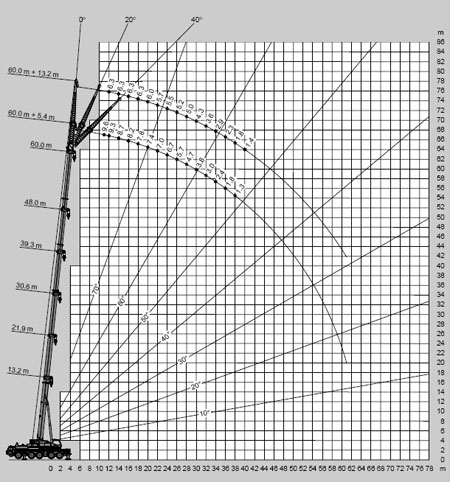

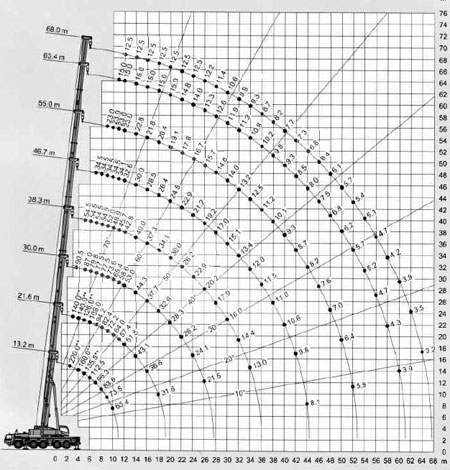

Рисунок 2.34 – Діаграма робочої зони крана Tadano FAUN ATF 220G-5

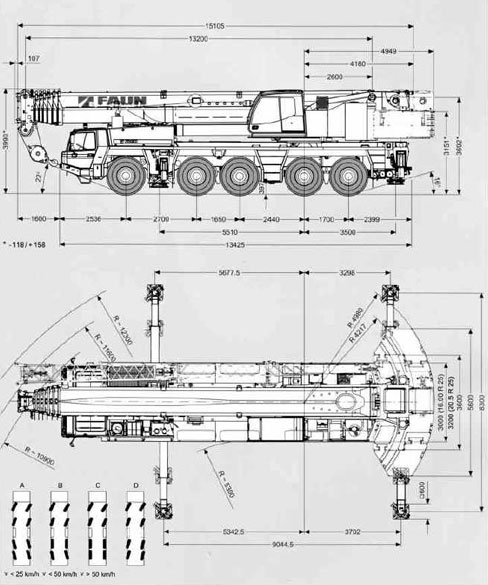

Рисунок 2.35 – Габарити крана Tadano FAUN ATF 220G-5
Рисунок 2.36– Діаграма робочої зони крана Tadano FAUN ATF 160G-5

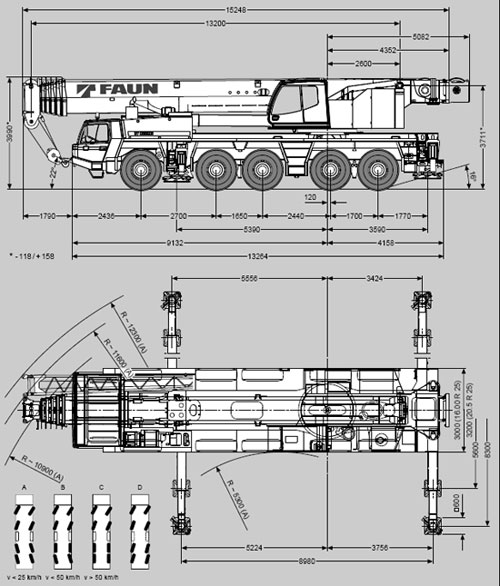

Рисунок 2.37 – Габарити крана Tadano FAUN ATF 160G-5
Таблиця 2.1 – Технічні характеристики кранів Tadano FAUN ATF
Показники |
Tadano FAUN ATF 220G-5 |
Tadano FAUN ATF 160G-5 |
Вантажопідйомність, т |
220 |
160 |
Вантажопідйомність при макс. вильоті, кг |
900 |
1000 |
Максимальний виліт стріли, м |
68 |
60 |
Довжина стріли, м |
13,2 - 68 |
13,2 – 60 |
Тип стріли |
телескопічна |
телескопічна |
Радіус повороту, м |
12,3 |
12,3 |
Аутрігери |
4-точкові гідравлічні 8,3(5,6)х9,01 м |
4-точкові гідравлічні 8,3 (5,6)х8,98 м |
Максимальна швидкість пересування, км/год |
85 |
85 |
Загальна вага противаги, т |
71 |
51 |
Загальна вага крана, т |
60 |
60 |
Довжина, м |
15,105 |
15,248 |
Ширина, м |
3 |
3 |
Висота у складеному стані, м |
3,94 |
3,99 |
