6.4.2 Баштовий кран кб-675 та кб-676
У кранах КБ-675 та КБ-676, які є розвитком крана КБ-674, завдяки наявності нерухомої башти існує можливість за значної висоти підйому кріпити башту до будинку, що дозволяє обслуговувати будинки практично будь-якої висоти підйому.
Баштовий кран КБ-675 виконано в стаціонарному виконанні, тому для його установлення необхідно влаштування фундаменту. Його виконання відрізняється тільки висотою підйому (кількістю секцій башти) без зміни вантажної характеристики крана.
Баштовий кран КБ-676 виконано універсальним, тому він має рейковий ходовий пристрій і за обмеженої висоти підйому може пересуватися рейковими коліями. У випадку збільшення висоти кран може кріпитися до будинку і працювати як стаціонарний кран із закріпленням на рейкових коліях. Параметри виконання крана КБ-676 наведені в таблиці 6.12.
Таблиця 6.12 – Технічні характеристики виконань крана КБ-676
Показник |
0 |
1 |
2 |
3 |
Вантажний момент, тм |
320 |
400 |
320 |
|
Вантажопідйомність, т на максимальному вильоті - максимальна |
5,6 |
10 |
5,6 |
8,28 |
12,5 |
25 |
12,5 |
||
Виліт, м: - максимальний - за максимальної вантажопідйомності - мінімальний |
50,5 |
35 |
50,5 |
35,5 |
25,6 |
16 |
25,6 |
||
3,5 |
4 |
3,5 |
||
Висота підйому, м: - у вільному виконанні - максимальна (за паспортом) |
59* |
46 |
71 |
|
83 |
82 |
120 |
||
Вітровий район установки |
ΙΙΙ |
ΙV |
ΙΙ |
ΙΙΙ |
Виліт противаги, м |
18 |
15 |
18 |
11 |

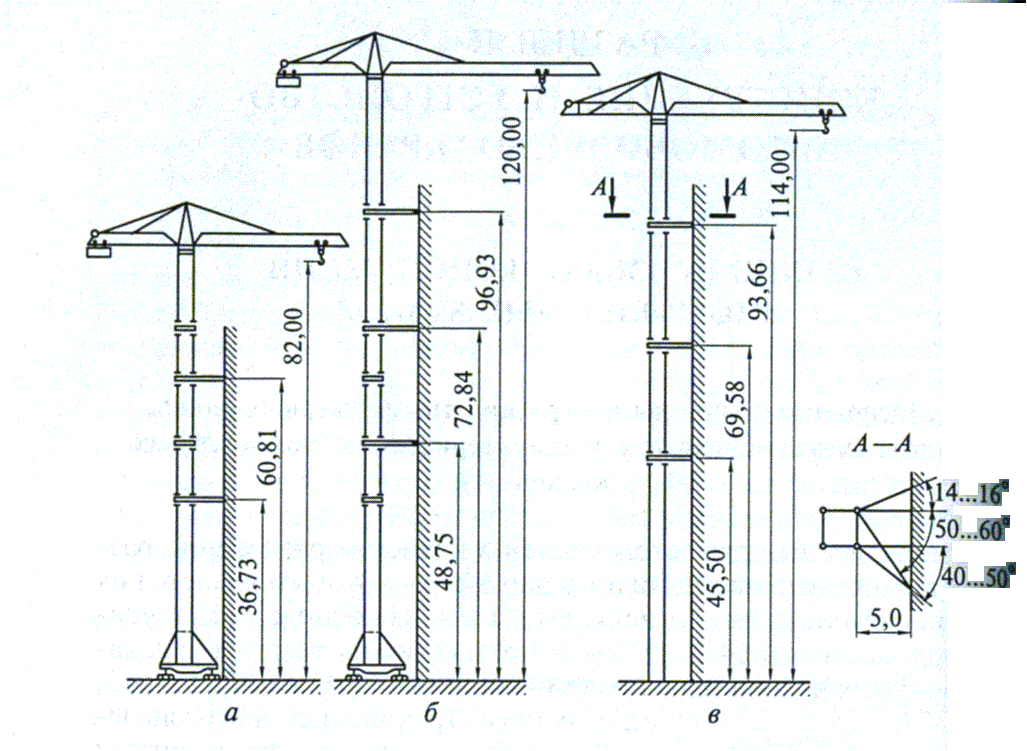

Схема кріплення кранів КБ-676 та КБ-675 до будівлі зображена на рисун-ку 6.14.
а – КБ-676 (виконання 0 та 1); б – КБ-676 (виконання 2 і 5); в – КБ-675
Рисунок 6.15 – Схема кріплення баштових кранів до будівлі
Список літератури
1 Технологія будівельного виробництва: Підручник / В.К.Черненко, М.Г. Ярмоленко, Г.М. Батура та ін.; За ред. В.К.Черненка, М.Г.Ярмоленка. - К.: Вища школа, 2002.
2 Технология строительных процессов / Под ред. Н.Н.Данилова. – М.: Высшая школа, 2000.
3 Невзоров Л.А. Краны башенные и автомобильные: Учебн. пособие для нач. проф. образования – М.: Издат. центр «Академия», 2005.
4 Строительные краны: Справочник /В. П. Станевский, В. Г Моисеенко, Н П Колесник, В. В. Кожушко; Под общ. ред. канд. техн. наук В П. Станевского.– К.: Будивельник, 1984.
