6.4 Баштові крани 6-ї розмірної групи
Баштові крани 6-ї розмірної групи (КБ-674, КБ-675, КБ-676) виконані з неповоротною баштою і балковою стрілою. Крани КБ-674 виконані в вільностоячому виконанні на рейковому ходу, крани КБ-675 – в стаціонарному виконанні, крани КБ-676 є універсальними, тому можуть переміщуватися по рейкових коліях в вільному виконанні, а за значної висоти можуть кріпитися до будинків і працювати як приставні крани.
Усі крани нарощуються за допомогою монтажної стійки.
Урівноваження башти під час роботи зі стрілами різної довжини і її нарощування досягається за допомогою рухомої противаги, яка переміщується уздовж консолі на певний виліт, який зазначено у експлуатаційній документації.
6.4.1 Баштовий кран кб-674
Баштовий кран КБ-674 призначено для зведення багатоповерхових житлових, громадських та промислових будівель висотою 12-20 поверхів з масою елементів 12,5 та 25 т.
Кран виконано в великій кількості виконань. Параметри основних виконань представлено в таблиці 2.11

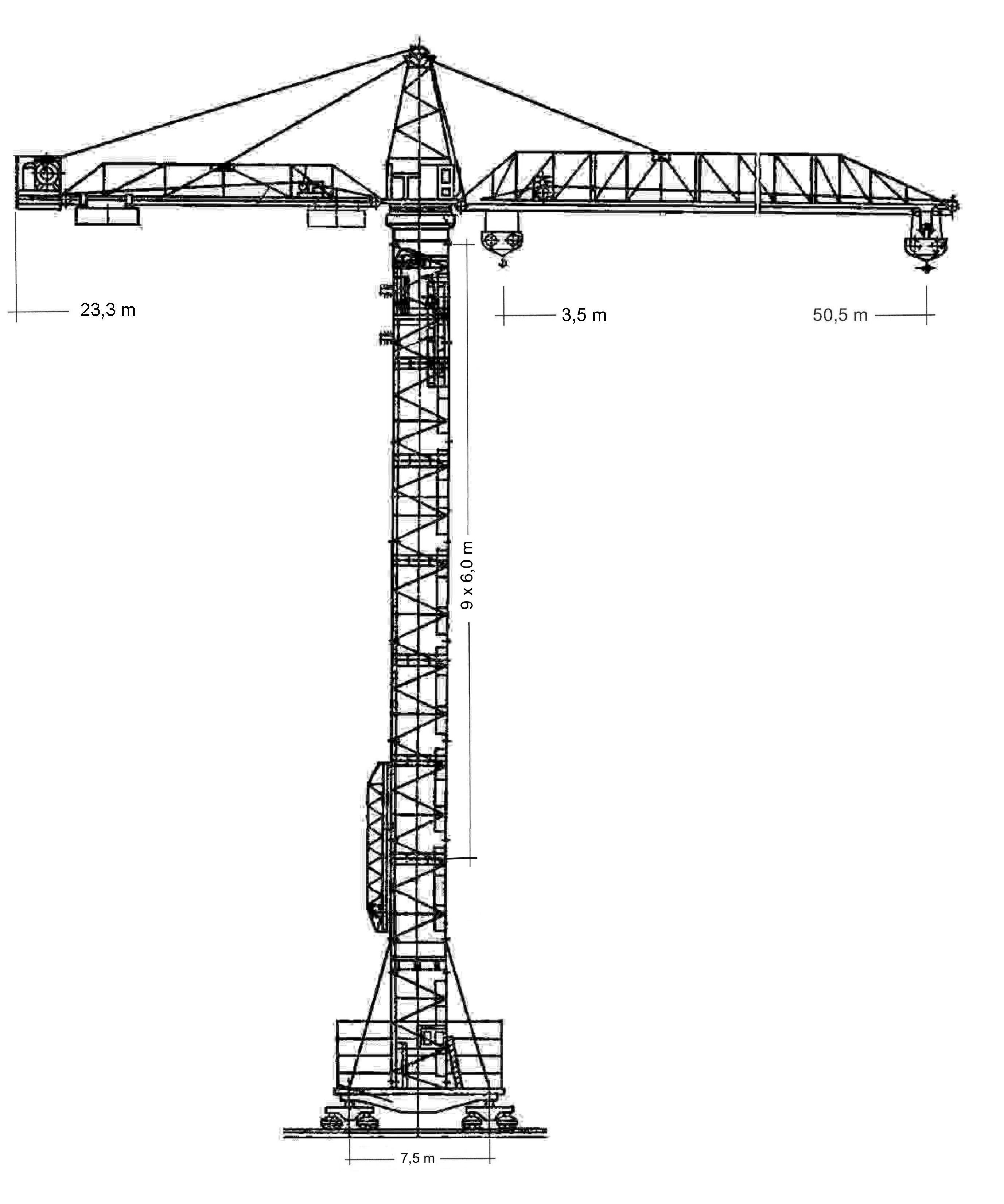

Рисунок 6.13 – Кран КБ-674
а б

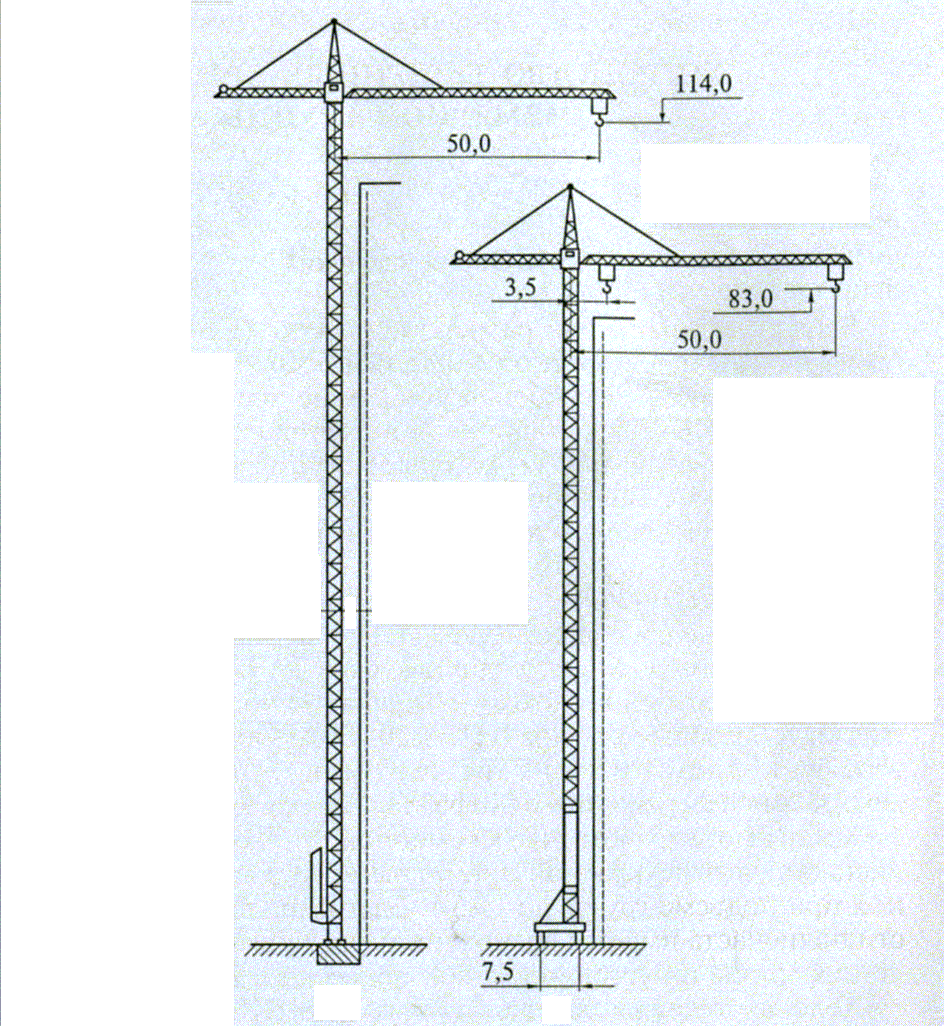

а – кран КБ-675; б – кран КБ-676
Рисунок 6.14 – Загальний вигляд базових моделей баштових кранів
6-ї розмірної групи
Таблиця 6.11 – Технічні характеристики виконань крана КБ-674
Показник |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Вантажний момент, тм |
400 |
320 |
350 |
320 |
200 |
400 |
350 |
320 |
250 |
||
Вантажопідйомність, т на максимальному вильоті: - максимальна |
10 |
5,6 |
5 |
5,6 |
6,3 |
5,6 |
5 |
11,2 |
9,6 |
8 |
2,5 |
25 |
12,5 |
25 |
12,5 |
25 |
- |
12,5 |
|||||
Виліт, м: - максимальний - мінімальний |
35 |
50 |
35 |
50 |
35 |
50 |
35 |
66 |
|||
4 |
3,5 |
||||||||||
Висота підйому, м |
46 |
47 |
58 |
70 |
71 |
83 |
47 |
59 |
71 |
47 |
|
Вітровий район установки |
ΙV |
ΙΙΙ |
ΙΙ |
Ι |
ΙV |
ΙV |
ΙΙΙ |
ΙV |
