1 .1 Характеристика строящегося объекта.
Данным проектом предусматривается строительство внутриквартального газопровода низкого давления.
Прокладка газопровода – подземная, глубина заложения 1,6 м.
Застройка микрорайона жилыми многоэтажными зданиями и административно-хозяйственными зданиями.
Рельеф местности – спокойный, с незначительным уклоном в одну сторону.
Благоустройство микрорайона – сложившееся и представлено в виде отдельных подъездов, пешеходных дорожек.
Зеленая зона представлена в виде отдельно стоящих деревьев и кустарников.
Грунты в микрорайоне – суглинистые, коррозийнность грунтов повышенная – следовательно, изоляция газопроводов битумная – весьма усиленная.
В микрорайоне показана существующая сеть подземных и инженерных коммуникаций с глубиной заложения:
Теплотрасса 0,5-1 м
Водопровод 1 ,6-1,8 м
Канализация 1,8-2,2 м
Электрокабель 0,7 м
Телефон 0,5 м
Снабжение данного микрорайона газом осуществляется от существующих городских сетей среднего давления с последующим понижением до низкого в ГРП.
2. Расчетно-технологический раздел.
2 .1 Обоснование форм и габаритов траншеи.
Цель расчета: сопоставить проект производства работ по строительству внутриквартального газопровода на основании технических условий и нормативов СНиП по строительству подземных газопроводов с применением передовых методов строительно-монтажных работ.
Условия для расчета: срок производства работ согласно технических условий и календарного графика. Допустимая потребность в балансе земляных работ не должна превышать 5%.
Данные для расчета:
Ди = 300х4 мм Вес 1 Пм изоляции – 3 кг
Вес 1 Пм трубы = 15,76 кг Низ = 0,9 м
Грунт – суглинок Lпл = 24 м
Изоляция – весьма усиленная Lгазопровода = 15000 м
Расчет:
Согласно СНиП и технических условий для строительства подземных газопроводов низкого давления применяющая электросварные прямошовные трубы - ГОСТ- 1070491 группы "А" из спокойной Мартеновской стали.
1. Находим диаметр изолированной трубы:
Диз = Дн + 2хtиз
Для трубы 300х4 мм Диз = 0,300+2х0,018=0,336м
2. Находим глубину траншеи:
Н = Низ + Диз +Нпостель
Для трубы 300х4 мм Н = 0,9+0,5+0,2=1,6 м
3. Находим ширину низа траншеи:
Согласно
требований СНиП 5.02.01-87 и по таблице 39
(С.М.С.Г) при укладке труб плетями или
отдельными секциями ширина траншеи по
дну равна: Вн
= Диз
+2*(0,30,5)
Вн
=
0,5+2*(0,3
0,5)=1,4
м
П одсчет объемов земляных работ.
Наименование работ |
Рисунок |
Формула расчета |
1 |
2 |
3 |
Подготовительные работы |
|
|
1. Разбивка трассы на местность |
|
по генплану, проект 15000 м |
2. Завоз труб на трассу: а) погрузка; б) разгрузка |
|
рхL, где р-вес трубы 47,28х15000= 709,2 т |
3. Устройство мостов: а) пешеходных;
|
|
(В+0,1)хВмоста (1,4+0,1)х0,7=1,05 м2
|
4. Устройство ограждений
|
|
по генплану 10000 м |
5. Подвешивание подземных коммуникаций |
|
по проекту 1 коммуникация L=1,4 м |
6. Вскрытие подземных коммуникаций |
|
по проекту 2 коммуникаций (В+2Нтр)хn (1,4+2х1,2)х1=3,6 |
7. Сборка в звенья |
|
по проекту 15000 м |
8. Поворотная сварка труб в плети |
|
по схеме сварных стыков Lпл=24 м,Lтрубы=12 м 625 стыков |
9. Изоляция поворотных стыков |
|
625 стыков |
Земляные работы |
|
|
1. Срезка растительного слоя |
|
Vcp= LхВх0,1 Vcp =15000х1,4х0,1=2100 м3 |
2. Геометрический объем траншеи |
|
Vтр = LхНхВ Vтр =15000х1,6х1,4=33600 м3 |
3. Объем грунта, разработанного экскаватором |
|
Vcp = Lх(H-Бн)хВ Vcp = 15000х(1,6-0,1)х1,4= =31500 м3
|
Продолжение таблицы
1 |
2 |
3 |
4. Объем грунта, вывезенного самосвалом (вытесненный трубопроводом + V ручной доработки – объем приямков) |
|
Vтруб
=
Vтруб=3,14х0,32/4х15000= =1059,75 м3 Vр.д. = БнхLхВ Vр.д.=0,1х15000х1,4=2100 м3 Vпр = nхНпрхВнхLпр Vпр=625х0,5х0,5х0,5= =78,13 м3 Vсам=1059,75+2100-78,13= =3081,62 м3 |
5.Объем грунта в отвал |
|
Vотв = Vтр-Vтруб -Vр.д. Vотв =33600-1059,75-2100= 30440,25 м3 |
6. Засыпка приямков с трамбованием |
|
Vпр = nхНпрхВхLпр Vпр=625х0,5х0,5х0,5= =78,13 м3
|
7. Ручная засыпка с послойным трамбованием |
|
LтрхВнх0,5d-Vтрубы/2+Vприсып Vр.з. = 6820,13 м3 |
8. Механическая засыпка с трамбованием |
|
V м.з.=Vтр- (Vр.з.+ Vтрубы) Vм.з.=33600-(6820,13+ +1059,75)=23620,12 м3 |
9. Уширение котлована под колодец |
|

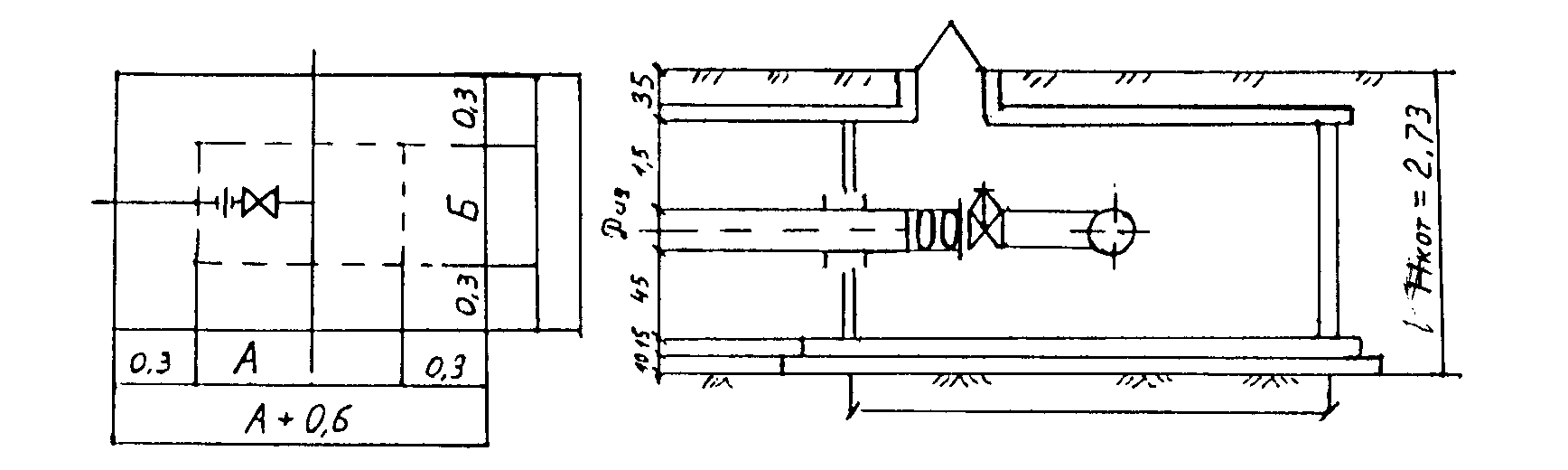

Vкол=(А+0,6)х(Б+0,6)х х(Н+1,9) Vкол=(1,4+0,6)х(1,4+0,6)х х(1,4+1,9)= 13,2 м3 |
Монтажные работы |
|
Лист |
1 . Укладка труб в траншею |
|
по проекту 15000 м |
Продолжение таблицы
1 |
2 |
3 |
2. Сварка неповоротных стыков |
|
по проекту 625 стыков |
3. Устройство колодцев |
|
по проекту 1 колодец |
4. Устройство стыков |
|
по проекту 1250 стыков |
5. Изоляция неповоротных стыков |
|
по проекту 625 стыков |
6. Устройство битумной гидроизоляции колодцев |
|
по проекту 1 колодец |
7. Монтаж запорно-регулирующей арматуры а) задвижек;
б) компенсаторов |
|
по проекту
3 задвижки (ГРП, колодец, на вводе в жилой дом) 1 компенсатор (линзовый) |
8. Устройство постели |
|
Vпостели=ВхLхНпостели Vпостели= 1,4х15000х0,2= =4200 м3 |
9. Испытание газопровода на прочность |
|
по проекту 15000 м |
Заключительные работы |
|
|
1. Разборка мостов: а) пешеходных
|
|
(В+0,1)хВмоста (1,4+0,1)х0,7=1,05 м2
|
2. Разборка ограждений |
|
по генплану 10000 м |
3. Разборка подвешенных коммуникаций |
|
по проекту 1 коммуникация L=1,4 м |
4. Присыпка газопровода вручную |
|
Vр.з. = 6820,13 м3 |
. Засыпка приямков в ручную |
|
Vпр = 78,13 м3
|
Продолжение таблицы
1 |
2 |
3 |
6. Испытание газопровода на плотность |
|
по проекту 15000 м |
7. Засыпка траншеи бульдозером |
|
Vм.з.= 23620,12 м3 |
В
едомость
трудозатрат.
№ |
ЕНиР |
Наименование работ |
Ед. изм. |
Кол во |
Нвр на ед.изм |
Состав звена |
Применяемые механизмы |
Общая трудоемкость |
Продолжительность работ |
|||
квалиф. |
кол-во |
марка |
колво |
час |
день |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
Подготовительные работы |
||||||||||||
1 |
Е10-1 |
Разбивка трассы на местности |
км |
15 |
1,81 |
геодезист 3р -1 |
3 |
нивелир |
1 |
27,15 |
3,39 |
1,13 |
2 |
Е24-13 |
Завоз труб на трассу: а) погрузка б) разгрузка |
т |
709,2 709,2 |
0,44 0,4 |
машинист 4р-1 водитель 4р-1 стропальщик 4р-1 |
9 9 |
трубовоз ТВ6 автокран КС1571 |
1
1 |
312,05 283,68
|
39,01 35,46 |
4,33 3,94 |
3 |
Е9-2-34 Табл. 2 №2(а) |
Устройство пешеходных мостов |
м2 |
31,5 |
0,4 |
плотник 3р-1, 2р-1 |
2 |
|
|
12,6 |
1,58 |
0,79 |
5 |
Е9-2-33 Табл. 1 №1(а) |
Устройство ограждений |
10м |
1000 |
0,06 |
плотник 3р-1, 2р-1 |
8 |
|
|
60 |
7,5 |
0,94 |
6 |
Е2-1-35 Табл. 1 №1(а) |
Вскрытие подземных коммуникаций |
м |
3,6 |
8,1 |
землекоп 3р-1 |
6 |
|
|
29,16 |
3,65 |
0,61 |
П родолжение таблицы
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
7 |
Е9-2-35 Табл. 2 №1(а) |
Подвешивание подземных коммуникаций |
м |
1,4 |
1 |
монтажник 4р-1, 2р-1 |
2 |
автокран КС1571 |
2 |
1,4 |
0,18 |
0,9 |
9 |
Е9-2-1 Табл. 1 №1(а) |
Сборка в звенья |
м |
15000 |
0,02 |
монтажник 5р-1, 3р-1 |
10 |
автокран КС1571 |
1 |
300 |
37,5 |
3,75 |
10 |
Е22-2-2 Табл. 7 1(а) |
Поворотная сварка труб в плети |
10 стык |
62,5 |
0,23 |
сварщик 5р-1 |
2 |
АДС |
2 |
14,38 |
1,8 |
0,9 |
11 |
Е9-2-12 Табл. 1 №1(а) |
Изоляция поворотных стыков |
10 стык |
62,5 |
0,51 |
изолировщик 4р-1, 3р-2 |
3 |
|
|
31,88 |
3,98 |
1,33 |
Земляные работы |
||||||||||||
1 |
Е2-1-5 Табл. 1 |
Срезка растительного слоя |
1000 м2 |
2,1 |
0,48 |
машинист 6р-1 |
1 |
ДЗ-25 |
1 |
1,01 |
0,13 |
0,13 |
2 |
Е2-1-13 Табл. 1
№7(а) №7(ж) |
Разработка грунта в траншеи одноковшовым экскаватором а) в отвал б) в транспорт |
100 м3 |
304,4 30,82 |
1,66 1,26 |
машинист 6р-1 помощник машиниста 5р-1 |
6 4 |
Э-1251Б |
1 |
505,3 38,83 |
63,16 4,85 |
10,53 1,21 |
3 |
Е2-1-47 Табл. 1 №1(а) |
Ручная доработка |
м3 |
2100 |
1 |
землекоп 2р-1 |
20 |
|
|
2100 |
262,5 |
13,13 |
4 |
Е2-1-50 |
Рытье приямков |
м3 |
78,13 |
1,3 |
землекоп |
6 |
|
|
101,57 |
12,7 |
2,12 |
П родолжение таблицы
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Табл. 1 №1(а) |
для сварки стыков |
|
|
|
2р-1 |
|
|
|
|
|
|
5 |
Е2-1-58 Табл. 1 1(а) |
Ручная засыпка с послойным трамбованием |
100 м3 |
68,20 |
0,79 |
землекоп 2р-1 |
3 |
|
|
53,88 |
6,73 |
2,24 |
6 |
Е2-1-34 Табл. 1 1(а) |
Засыпка траншеи бульдозером |
100 м3 |
236,2 |
0,66 |
машинист 6р-1
|
9 |
|
|
155,89 |
19,49 |
2,17 |
7 |
Е2-1-50 Табл. 2 1(а) |
Уширение котлована под колодец |
м3 |
13,2 |
3,67 |
землекоп 2р-1 |
2 |
|
|
48,44 |
6,06 |
3,03 |
Монтажные работы |
||||||||||||
1 |
Е9-2-1 Табл. 1 1(а) |
Укладка труб в траншею |
м |
15000 |
0,02 |
машинист 5р-1, 3р-1
|
10 |
автокран КС1571 |
2 |
300 |
37,5 |
3,75 |
2 |
Е22-2-2 Табл. 7 1(в) |
Сварка неповоротных стыков |
10 стык |
62,5 |
0,26 |
сварщик 5р-1 |
2 |
АДС |
1 |
16,25 |
2,03 |
1,02 |
3 |
Е9-2-30 Табл. 1 1(а) |
Устройство колодцев |
шт |
1 |
13 |
каменщик 5р-1, 3р-1, 2р-1 |
3 |
автокран КС1571 |
1 |
13 |
1,63 |
0,54 |
4 |
Е22-2-10 Табл. 1 1(а) |
Устройство стыков |
10 стык |
125 |
0,13 |
сварщик 5р-1 |
2 |
АДС |
1 |
16,25 |
2,03 |
1,02 |
5 |
Е9-2-12 Табл. 1 1(а) |
Изоляция неповоротных стыков |
10 стык |
62,5 |
0,51 |
изолировщик 4р-1, 3р-2 |
3 |
|
|
31,88 |
3,98 |
1,33 |
П
|
||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
6 |
Е9-2-30 Табл. 2 1(а) |
Устройство битумной гидроизоляции колодцев |
шт |
1 |
1,1 |
изолировщик 4р-1 |
1 |
|
|
1,1 |
0,14 |
0,14 |
7 |
Е9-2-16 Табл. 1 1(а) Е9-2-17 Табл. 1 1(а) |
Монтаж запорно-регулирующей арматуры а) задвижек;
б) компенсаторов |
шт
|
3
1 |
1,4
0,91 |
машинист 4р-2, 3р-1
машинист 5р-1, 4р-1, 3р-1 |
3
3 |
|
|
4,2
0,91
|
0,5
0,11 |
0,17
0,04 |
8 |
Е9-2-32 Табл. 1 1(а) |
8. Устройство постели |
100 м3 |
42 |
0,9 |
монтажник 3р-2, 2р-2 |
2 |
|
|
37,80 |
4,73 |
2,36 |
9 |
Е9-2-9 Табл. 1 1(а) |
9. Испытание газопровода на прочность |
км |
15 |
0,18 |
монтажник 6р-1, 4р-1, 3р-2 |
4 |
АКС-8 |
1 |
2,7 |
0,34 |
0,08 |
Заключительные работы |
||||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Е9-2-34 Табл. 2 №2(в) |
Разборка пешеходных мостов |
м2 |
31,5 |
0,2 |
плотник 2р-2 |
2 |
ГАЗ-53 |
1 |
6,3 |
0,79 |
0,39 |
4 |
Е9-2-33 Табл. 2 |
Разборка ограждений |
10 м |
1000 |
0,04 |
плотник 3р-1, 2р-1 |
8 |
|
|
40 |
5 |
0,63 |
П |
||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
№1(а) |
|
|
|
|
|
|
|
|
|
|
|
5 |
Е9-2-35 Табл. 2 №1(б) |
Укладка подземных коммуникаций |
м |
1,4 |
0,52 |
монтажник 4р-1, 2р-1 |
2 |
автокран КС1571 |
2 |
0,73 |
0,09 |
0,05 |
6 |
Е2-1-58 Табл. 1 1(б) |
Присыпка газопровода вручную |
100 м3 |
68,20 |
0,86 |
землекоп 2р-1 |
3 |
|
|
58,65 |
7,33 |
2,44 |
7 |
Е2-1-58 Табл. 2 1(б) |
Засыпка приямков вручную |
м3 |
78,13 |
0,86 |
землекоп 2р-1 |
8 |
|
|
67,19 |
8,4 |
1,05 |
8 |
Е9-2-34 Табл. 1 1(а) |
Засыпка траншеи бульдозером |
100 м3 |
236,20 |
0,66 |
монтажник 6р-1, 4р-1, 3р-2 |
9 |
ДЗ-25 |
1 |
155,89 |
19,49 |
2,17 |
9 |
Е9-2-9 Табл. 1 1(а) |
Испытание газопровода на плотность |
км |
15 |
0,1 |
машинист 6р-1
|
1 |
|
|
1,5 |
0,19 |
0,19 |
