2.2.8 План системы полива

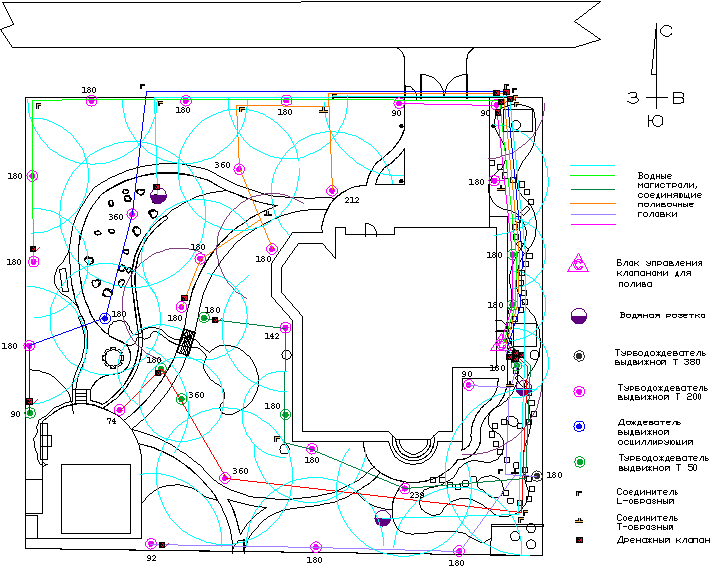

На плане системы полива наносятся источник подачи воды, схема расположения труб и распределение разбрызгивателей с радиусом захвата по территории. На план наносятся условные обозначения (рисунок 5).
Рисунок 5 – План системы полива
2.2.9 План дренажной системы

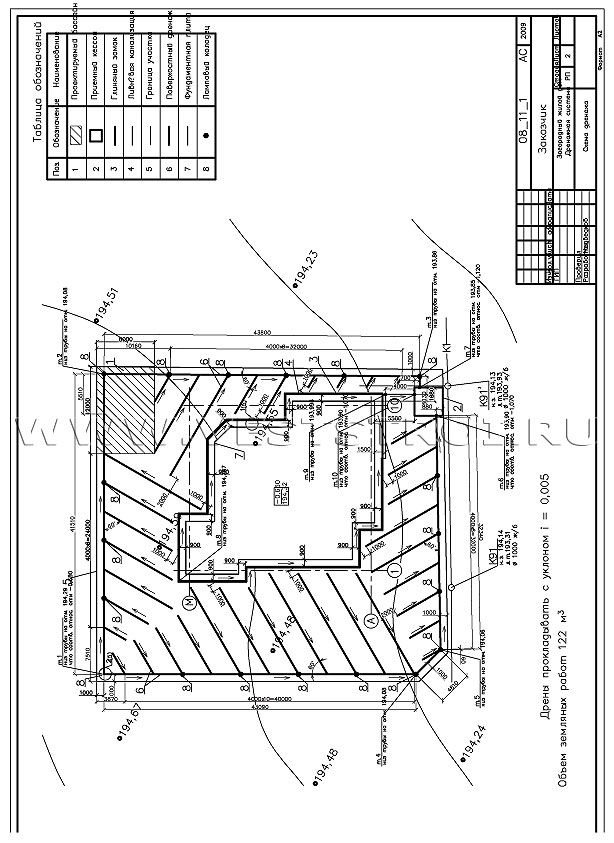

На плане дренажной системы наносятся: расположение дрен (труб) и простого дренажа по территории и расположение водоприемного колодца. На план наносятся условные обозначения (рисунок 6)
Рисунок 6 – Схема дренажной системы
2.2.10 План системы освещения

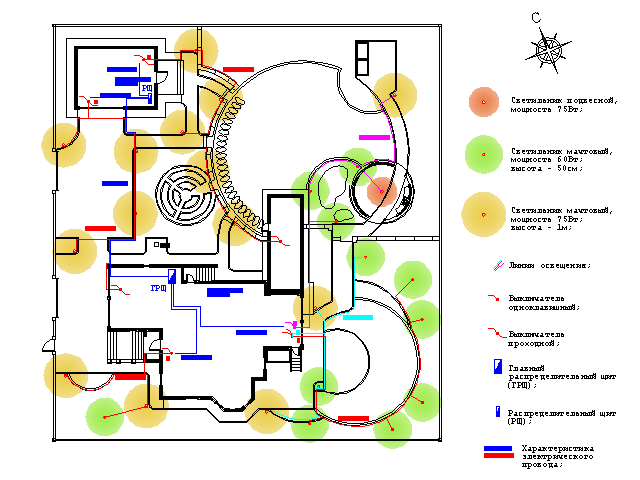

На план системы освещения наносится источник освещения, светильники с радиусом освещения, подсветка, схема прокладки кабелей или воздушных линий (рисунок 7). На листе изображаются виды светильников с указанием размеров.
3 Состав пояснительной записки
3.1Введение
Во введении даются сведения о необходимости и целесообразности проектирования объекта озеленения, приводится перечень исходных материалов, необходимых для проектирования, а также состав и объем выпускаемой проектной документации.
Рисунок 7 – План системы освещения
3.2 Характеристика объекта проектирования
В этом разделе приводится:
- характеристика проектируемой территории, включающая происхождение, площадь и местоположение объекта, описание градостроительной ситуации (застройка, улицы и магистрали и т.п.), благоустройства территории, гидрологических условий участка;
- характеристики климата и микроклимата, почв, растительности и ее санитарного состояния.
Вся вышеперечисленная информация составляется на основании выданного руководителем проектирования задания.
По приведенным данным студент определяет возможность проектирования объекта озеленения на данной территории и намечает мероприятия по организации территории объекта и технологии его благоустройства.
3.3 Специальная часть
3.3.1. Анализ ситуации на участке
В разделе описываются все имеющимися на момент проектирования постройки, насаждения, зоны затенения, линии электропередач, а так же то, что находится в непосредственной близости от участка (лес, поле, пруд, река, автомагистраль, железнодорожная линия и т. д.) и может влиять на процесс проектирования.
Здесь же составляется список предполагаемых зон и список предполагаемых элементов ландшафтного дизайна.
3.3.2 Варианты архитектурно-планировочного решения
Этот раздел состоит из описания 3-х детально проработанных вариантов зонирования и эскизов-перспектив отдельных элементов участка(рисунок 8). К каждому эскизу прилагается подробное описание этапов строительства данных элементов с указанием календарных сроков и используемых материалов.
Рисунок 8 –Эскизы вариантов архитектурно-планировочного решения
Таблица 2 – Баланс территории
Наименование |
Существующая |
Проектируемая |
||
м2 |
% |
м2 |
% |
|
Здания и сооружения |
3980 |
5,5 |
4020 |
5,6 |
Дорожки и площадки |
14300 |
19,9 |
14970 |
20,8 |
Зеленые насаждения |
53720 |
74,6 |
53010 |
73,6 |
в т.ч. деревья |
9870 |
13,7 |
10600 |
14,7 |
кустарники |
4500 |
6,3 |
4680 |
6,5 |
газон |
37500 |
52,1 |
35300 |
49,0 |
цветники |
1850 |
2,7 |
2430 |
3,4 |
Всего |
72000 |
100,0 |
72000 |
100,0 |
После представления баланса территории делается вывод об изменениях в структуре баланса.
