2.2.6 Разбивочный чертеж
Разбивочный чертеж территории составляется для правильного перенесения проекта планировки садово-паркового объекта в натуру, т.е. для разбивки дорожек и площадок, бассейнов и других элементов планировки на местности.
Выбор опорных точек планировки. На подготовленной основе отмечают опорные точки планировки, по которым можно достаточно точно можно определить конфигурацию и размеры проектируемых элементов благоустройства (дорожки, площадки). По выбранным точкам определяют местоположение элементов благоустройства на объекте посредством нахождения двух координат каждой точки, что называют привязкой элементов благоустройства или разбивкой планировки.
В зависимости от сложности элемента количество опорных точек может быть различным. Так для разбивки прямой достаточно двух точек (начало и конец), для ломаных линий отмечается каждый угол. Опорные точки для элементов свободной конфигурации в зависимости от их сложности и требуемой точности воспроизведения в натуре могут быть найдены двумя способами:
1) представление кривой как несколько дуг различных радиусов (рисунок 3);
2) превращение кривой линии в ломаную путем деления ее на отрезки близкие к прямым (рисунок 4).
Рисунок 3 – Определение опорных точек для дорожки свободной конфигурации по 1 способу. 1, 2, 3 - центры окружностей, 4, 6, 8 - начала дуг, 5, 7, 9 - концы дуг. R,, R2, R3 - радиусы окружностей

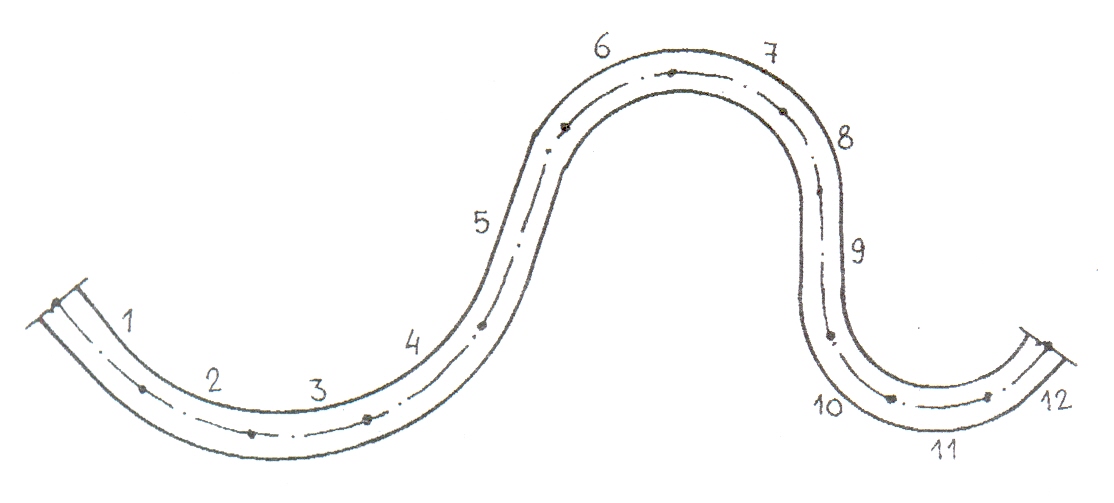

Рисунок 4 – Определение опорных точек для дорожки свободной конфигурации по 2 способу. 1-12 — отрезки ломаной линии
В первом случае проводится привязка отрезков ломаной, во втором –привязывают найденные центры окружностей и указывают их радиусы, а также дают координаты начала и конца каждой дуги. Для круглых элементов достаточно привязки центра окружности с указанием радиуса.
Обязательными для привязки являются точки пересечения дорожек, входы на площадки, входы на территорию объекта проектирования.
Для разбивки дорожек опорные точки выбирают в зависимости от их поперечного профиля. При разбивке дорожек с двухскатным профилем точки находят на оси, для дорожек с односкатным профилем выбирают один более удобный для привязки край.
Выбор способа разбивки. В зависимости от сложности планировки, рельефа местности, плотности существующей растительности, площади объекта проектировщик может выбрать один или несколько способов разбивки. Главными критериями при выборе способа разбивки должны быть простота и точность исполнения при переносе проекта в натуру. Для малых участков применяем способ квадратов (сетки)
Способ квадратов (сетки). Является разновидностью способа ординат, применяется для разбивки небольших по площади объектов или их отдельных частей на свободных от насаждений участках с плоским рельефом, Этот способ особенно удобен для разбивки планировочных элементов с неправильными (свободными) очертаниями (извилистые дорожки, сложные цветники). При использовании данного способа опорные точки планировки привязывают с помощью перпендикуляров к ближайшим линиям сетки, построенной через 5 (10) м. Все квадраты сетки нумеруются, а сама сетка привязывается к существующим на объекте линиям или точкам.
Определение базисных линий. После того как основные опорные точки отмечены на плане и выбран способ разбивки, переходят к нахождению базисных линий (базисов).
Базисными линиями могут служить любые существующие элементы планировки легко доступные для измерений: дороги, ограждения, границы участка, стены зданий и сооружений.
Выбор базисных линий является важным этапом при разработке чертежа. Количество и расположение базисов на объекте должно быть минимальным, но достаточным для привязки всех проектируемых элементов благоустройства.
2.2.7 Дендроплан, совмещенный с посадочным чертежом выполняется (обычно на кальке) в масштабе генплана. На него наносятся: существующие и проектируемые здания и сооружения, дороги, площадки, сохраняемые и проектируемые насаждения, цветники.
Существующие деревья обозначаются либо пустым кружком, либо схематично деревом. Деревья и кустарники обозначаются порядковым номером, под которым в посадочной ведомости указывается название данного растения; деревья и кустарники одного вида в аллеи, ряда, группы или массива соединяются между собой сплошной линией и обозначаются одним номером, причем в числителе - номер в посадочной ведомости, в знаменателе - количество растений. Все элементы зеленых насаждений наносятся в определенной последовательности. Для линейных посадок деревьев и кустарников желательно указывать расстояние от оси посадки до начала дороги, тротуара, ограды или фасада здания; проставляются расстояние между деревьями. На правой стороне листа размещаются посадочная ведомость, условные обозначения, слева - «роза» ветров.
Для перенесения посадочных мест в натуру применяется метод сетки с шагом 1-5м.
Контуры куртин упрощаются спрямленными линиями до условных геометрических форм – котлованов для посадки растений.
Места расположения деревьев, вычерчиваются кружками, обозначающими посадочные ямы. Если проектируются древесные группы, то из посадочной ведомости надо взять количество деревьев данной группы и разместить для них посадочные ямы в виде кружков внутри куртины, на расстоянии друг от друга в 2,5-3,5 м. При рядовой посадке деревьев, прежде чем указать места посадочных ям, следует провести тонкую разбивочную линию по оси проектируемой рядовой посадки, а затем начертить кружки, обозначающие ямы, на установленных расстояниях.
Посадочные ямы для стандартных саженцев деревьев имеют диаметр 0,8-1.0 м, поэтому изображение их в плане в масштабе 1:500 должно быть не менее 1,6-2,0 мм, а в масштабе 1:200 – не менее 0,4-5,0 мм.
Изображение групп кустарников и цветов-многолетников на чертеже следует обвести по контуру. Контуры следует упростить, учитывая, что по ним будут выкапываться котлованы на местности, и излишняя извилистость, здесь не нужна.
Котлованы для живых изгородей из кустарников делаются в виде траншей, на плане их следует изображать двумя параллельными линиями.
Нанесенные на чертеже места посадок должны быть привязаны к границам дорожек, площадок или других планировочных элементов сада, положение которых определено разбивочным чертежом ранее, а к моменту посадки кустов и деревьев уже закреплено на местности.
На чертеже приводится весь рекомендуемый ассортимент растений в виде спецификации по следующей форме (таблица 1):
Таблица 1 - Проектируемый ассортимент
№п/п |
Наименование |
Кол-во, шт |
Возраст, лет |
Примечание |
Деревья лиственные |
||||
1. |
Липа мелколистная |
20 |
12-16 |
Ком, 0,8х0,8х0,6 м |
