2.2.3. Предварительные чертежи с использованием модульной сетки

Для рационального размещения зон и элементов на озеленяемом объекте и соблюдения пропорций между домом, садом и отдельными зонами необходимо выполнить ряд (не менее 8) предварительных чертежей с использованием модульной сетки: прямоугольный, круговой, диагональный и комбинированные (Приложение 2, а-д).

Рисунок 1. Модульная сетка.

Модульная сетка выполняется на кальке формата А4 (Рис. 1). Расстояние между линиями модульной сетки равно расстоянию между центрами оконных проемов дома и, обычно, составляет от 2,5 до 4,0 м (в соответствующем масштабе).

Все модульные чертежи подшиваются в расчетно-графическую работу в этом разделе. Один вариант (по выбору преподавателя и «заказчика») используются для дальнейшего проектирования.

2.2.4. Жесткие и мягкие элементы сада

Следующий этап – нанесение на план жестких (дорожки и площадки с жестким покрытием, МАФ, водоемы, альпийские горки, существующие деревья и кустарники, проектируемые крупномеры) и мягких (газоны, цветники, декоративные древесно-кустарниковые группы, живые изгороди, сад, огород, грунтовые дорожки, садовая мебель) элементов сада.

Планы жестких и мягких элементов выполняются на кальке на основе двух предварительных модульных чертежей, выбранных для дальнейшего проектирования. Работа начинается с нанесения жестких элементов (гелиевой ручкой черного цвета), а именно – дорожек и площадок. Дороги имеют утилитарное и декоративное назначение, являются визуальными, направляющими осями участка, позволяющими воспринимать отдельные элементы ландшафтного дизайна в задуманной последовательности. По своему назначению они разделяются на основные и второстепенные. Основные соединяют дом с калиткой и с наиболее посещаемыми зонами участка. Их ширина должна быть не менее 80 см. Они должны соединять элементы сада по кратчайшему расстоянию (для пейзажного стиля – обладать наименьшей кривизной).

После нанесения на план всех жестких элементов приступают к нанесению мягких (гелиевой ручкой зеленого или красного цвета). При размещении насаждений учитывают соседство городской застройки повышенной этажности, дающей затененность территории (12-этажное здание при стоянии солнца 15° над горизонтом дает тень длиной 150 м).

На отдельной странице даются списки с отдельной нумерацией жеских и мягких элементов(без указания видов растений). Например:

1- цветник летников;

2- смешанная группа из 3-х деревьев и 5-ти кустарников;

3 - стриженная вечнозеленая живая изгородь шир. - 0,7 м и выс. - 1,5 м;

4 – перголы шир. - 1,4 м и выс. - 2,3 м с многолетними вьющимися растениями и т. д.

План жестких и мягких элементов участка (со списком жестких и мягких элементов) выполняется отдельно для двух выбранных предварительных чертежей.

2.2.5 Генеральный план объекта озеленения (в масштабе 1:250 или 1:100 в зависимости от площади) – готовится на ватманских листах (рисунок 2).

Он разрабатывается на основе архитектурно-ландшафтного анализа территории, выбранного эскиза озеленения путем точного нанесения всех деталей по планировке территории объекта: размещению зданий, сооружений, дорог, площадок, надземных и подземных существующих и планируемых коммуникаций (водопроводных, электрических, газовых сетей и др.). Наносят все сохраняемые и вновь проектируемые деревья, кустарники (условно обозначаются хвойные и лиственные растения), живые изгороди, цветники. Обозначаются групповые, линейные и одиночные посадки; цветники регулярные и пейзажные. На план наносятся существующие и проектируемые водоемы, бассейны, фонтаны, светильники, скамьи, ампельные устройства, вазы, скульптуры, откосы, лестницы, подпорные стенки, входы, ограждения и другие элементы. Все элементы плана изображаются условными знаками в принятом масштабе. На чертеже наносят «розу» ветров, условные обозначения, экспликацию, таблицу баланса территории. На

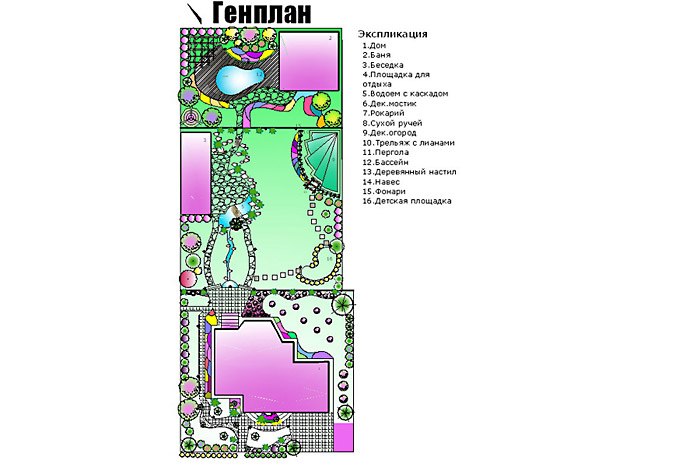

Рисунок 2 – Генеральный план объекта

свободном месте листа (обычно сверху) пишут наименование объекта и масштаб. Техника выполнения чертежа может быть различной (графика, акварельные краски, гуашь, сухая тушь, возможно использование персонального компьютера).
