Лабораторна робота №4

Дефекти та несправності пристроїв друку

Теоретичні відомості

Периферійні або додаткові пристрої – це пристрої, що переважно розміщуються поза системним блоком і задіються на певному етапі обробки інформації.

Принтери

Принтери – це пристрої виведення текстової або графічної інформації на папір або спеціальну плівку.

Принтери були найпершими пристроями виведення, вони є старшими від моніторів і розвиваються від появи обчислювальних систем.

Типи принтерів:

• Матричні.

• Струменеві.

• Лазерні.

• Фотопринтери.

Для визначення якості видрукуваного зображення існує термін «роздільна здатність», що вимірюється у dpi (dots per inch) і показує скільки точок міститься на дюйм суцільного зображення.

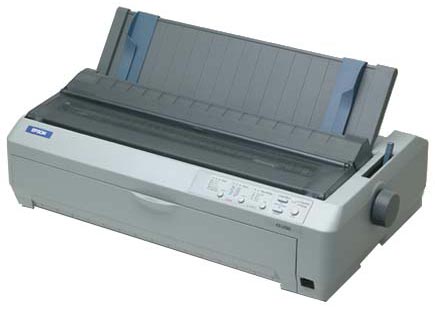

Матричний принтер (Dot Matrix Printer)

С вого часу були найпоширенішими, але на тепер для домашнього застосування є незручними.

Друкування здійснює друкуючий вузол, що містить матрицю з рухомими голками. Папір втягується у принтер. Між ним та друкуючим вузлом знаходиться фарбуюча стрічка. Друкуючий вузол повільно пересувається вздовж аркуша.

Під дією електромагнітних імпульсів певні голки притискаються до паперу через стрічку і там лишаються чорні цятки.

В дешевих моделях принтерів використовують матрицю з 9 голками, Якість друку є низькою, але для її підвищення застосовують два або чотири проходи друкуючого вузла по одному рядку.

Дорожчі моделі мають матрицю з 24 голок і якісний друк забезпечується в один прохід.

В сучасних матричних принтерах фарбуюча стрічка розміщена у спеціальному корпусі – картриджі. Кольоровий друк підтримує невелике число моделей. Там застосовується багатоколірна фарбуюча стрічка, але якість кольорових зображень є доволі низькою.

Переваги матричних принтерів

• Низька собівартість роздрукування. Тому більшого попиту вони мають в установах, де постійно йде роздрукування – банки, магазини, ощадкаси, ЖЕКи тощо.

• Універсальність стосовно формату і в певній мірі товщини аркушу.

• Можливість роздрукування одночасно кількох (4-5) копій, якщо аркуші перекласти калькою.

• Роздрукування на важливих документах, щоб запобігти підробкам. Голки лишають на папері впадини, що є ознакою оригінальності документу.

Лідером серед виробників матричних принтерів є компанія Epson.

Недоліки матричних принтерів

• Високий рівень шуму, бо голки механічно вдаряють по паперу.

• Повільна швидкість (1-2 сторінки за хвилину).

• Невисока якість видрукуваного матеріалу. Роздільна здатність 100-200 dpi.

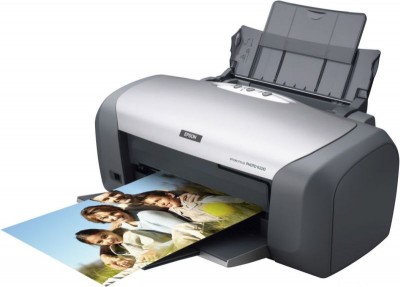

Струменеві принтери

І сторично з’являються після матричних принтерів з метою подолання їх основних недоліків: зменшити шум та підвищити якість роздрукування.

Для друкування використовується друкуючий вузол, де замість голок використовують тонкі як волос розпилювачі, через які на папір подаються мікрочастки чорнила. Зазвичай, розпилювачів є від 16 до 300, в колірних моделях їх є до 416.

Чорнила в принтерах можуть міститися в двох варіантах:

• Друкуючий вузол є складовою картриджа, де знаходиться резервуар з чорнилом. По закінченні чорнила, заміняють весь картридж.

• Для чорнила використовують окремий змінний резервуар, який через систему капілярів подає чорнила до друкуючого вузла. Більшість сучасних принтерів дозволяють використовувати картриджі для чорно-білого та колірного друкування.

Фірми-виробники використовують різні способи подачі чорнила на аркуш.

• П’єзоелектричний метод Piezo Electric (Epson, Brother)

• Метод газових пухирців Bubble Jet (Canon)

• Крапельний метод Drop-and-Demand (Hewlett-Packard)

П’єзоелектричний метод

Т ут, в кожному розпилювачі встановлено плоский п’єзоелемент, що зв’язаний з діафрагмою. Коли до нього надходить імпульс току, він вигинається, тисне на діафрагму і крапля витискується на папір (діє подібно насосу).

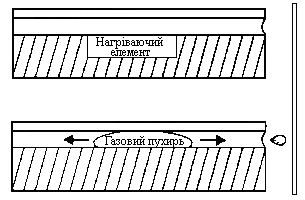

Метод газових пухирців

Т ут, в кожному розпилювачі встановлено нагріваючий елемент. Коли до нього надходить імпульс току він миттєво нагрівається до 500⁰ С і в розпилювачі утворюються пухирці газу, що витискують чорнило на папір. Коли імпульсу немає, тоді пухирець зменшується і розпилювач наповнюється новою порцією чорнила.

Такі принтери є надійнішими в роботі і працюють довше.

Недоліки: дещо розмито друкуються великі ділянки суцільного заповнення.

Крапельний метод

Є подібним до попереднього методу, але тут до температури кипіння нагрівається саме чорнило, з нього утворюється крапля пару, що і переноситься на папір.

Такий метод надає швидке виприскування чорнил, що дозволяє збільшити якість та швидкість друкування.

Колірний друк. Колірна модель cmyk

М ожливість колірного друкування була поштовхом для широкої популярності струменевих принтерів. При друкуванні колір формується внаслідок накладання 3 основних типографських кольорів, в різних пропорціях:

• Голубий (Cyan).

• Малиновий (Magenta).

• Жовтий (Yellow).

Теоретично накладання 100% насиченості кожної колірної складової має надавати чорний колір, але насправді він утворюється сіруватим або коричневим.

Тому, в якості четвертого основного кольору додають ще Чорний (BlacK). Таку колірну модель називають CMYK і вона є основною в поліграфії і відповідно, для всіх друкованих колірних зображень.

Отже, в моделях струменевих принтерів, що друкують в кольорі знаходяться 4 резервуари з чорнилами. При друкуванні кольорового зображення друкуючий вузол проходить по одному місцю 4 рази, кожен раз виприскуючи певну порцію кольорового чорнила. Оскільки все відбувається дуже швидко, то чорнила на папері змішуються і утворюється потрібний відтінок.
