Приклад 1.2
Для лінії, зображеної на рис. 1.2, повторні заземлення нульового проводу виконано у точках А і Б. Визначити допустимі значення опорів rп виходячи із тривало допустимої напруги дотику Uпр.доп =75 В при таких даних :
n=2; опір заземлення нейтралі трансформатора Rз=4 Ом. Для ділянки І : R03=0.308 Ом; Х03=0,184 Ом; Хп=0,12 Ом; Lп01=390 А. Для ділянки І+ІІ : R03=452 Ом; Х03=0,272 Ом; Хп=0,15 Ом; Lп01=282 А.
Розв’язок
1 Повний опір ділянки І
Ом.
2 Повний опір для ділянки І+ІІ
Ом.
3 Допустимий повторний опір у точці А
Ом.
4 Допустимий повторний опір у точці Б

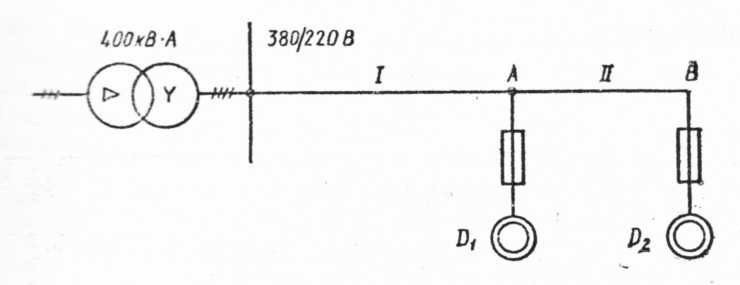

Рисунок 1.2 - Розрахункова електрична схема
3 Обладнання, інструменти і матеріали
3.1 Зварювальний пост постійного струму.
3.2 Зварювальний пост змінного струму.
3.3 Амперметри змінного і постійного струму.
3.4 Вольтметри постійного і змінного струму.
3.5 Зварні щитки, маски, спецодяг, рукавиці тощо.
3.6 Огометр МС-05, МС-07, МС-08.
3.7 Заземлюючий контур стаціонарний, горизонтальний, вертикальний та переносний.
4 Методичні вказівки з підготовки і виконання роботи
Будову і роботу обладнання студенти вивчають за наявними у лабораторії інструкціями з технічної експлуатації відповідного обладнання.
Загальний перехідний опір мережі заземлення натповерхні не повинна перевищувати 4 Ом, якщо потужність джерела живлення менша як 100 кВт та опір не більший як 10 Ом.
Постійний заземлюючий пристрій, який перебуває в експлуатації, повинен мати паспорт зі схемою заземлення.
При прийманні заземлюючого пристрою в експлуатацію треба подати :
а) виконавчі креслення і схеми;
б) акт на укладання заземлювачів;
в) протоколи випробувань.
Результати контролю слід занотовувати у спеціальну прошнуровану книгу «Огляд і вимірювання заземлення».
Вимірюючи перехідний опір заземлення користуються спеціальними приладами.
Під час використання приладів швидкість обертання індуктора повинна бути не менша як 120 об/хв.
5 Порядок роботи і оформлення звіту
5.1 Вивчити будову і принцип роботи огометра та інших приладів, які використовуються при визначенні величини перехідного опору заземлення.
5.2 Набути навиків підключення приладу до джерела живлення.
5.3 Для закріплення набутих навиків:
- зарисувати схему заземлення;
- вибрати формулу розрахунку;
- вибрати матеріал для заземлення.
5.4 Прибрати робоче місце.
5.5 Скласти короткий звіт, де вказати придатність заземлюючого контуру.
5.6 Захистити звіт.
6 Контрольні питання
1 У чому полягає гігієна особливостей деяких способів дугового зварювання?
2 Якими оздоровчими заходами керуються при зварювальних роботах ?
3 У чому полягають психологічні і фізичні навантаження , які отримує зварник при ручному дуговому зварюванні ?
4 Які основні шляхи покращення умов праці при дуговому зварюванні ?
5 Як характеризується в гігієнічному відношенні зварювання у середовищі захисних газів ?
6 Як характеризуються умови праці при напівавтоматичному зварюванні під флюсом ?
7 Для чого встановлюють перегородки і кабіни з відкритим верхом ?
8 Яка повинна бути вільна площа у зварювальній кабіні?
9 У які кольори слід фарбувати стіни і обладнання зварювального поста ?
10 У яких випадках зварнику необхідно підстилку, наколінники і підлокітники ?
