Лабораторна робота № 6 з’єднання типів швів сталевих конструкцій при ремонті

Мета роботи: Вибрати зварювальні матеріали при ремонті трубопроводів і конструкцій

6.1 Зварні з’єднання

Характеристика способів зварювання і типи зварних з'єднань. Для з'єднання елементів металоконструкція застосовуються наступні види зварювання:

- Електродугова ручна зварка електродами типу Е42, Е46, Е50, Е60, Е70, Е85 (цифра означає тимчасовий опір наплавленого металу в кгс/мм2), а також електродами типу Е42А, Е50А, Е60А з підвищеними пластичних властивостей (табл. 6.1 ). В залежності від типу покриття застосовуються різні марки електродів.

- Автоматичне і напівавтоматичне зварювання під шаром флюсу. Вона дозволяє отримати якісний шов товщиною до 16 мм за один прохід і забезпечує глибокий провар. В залежності від товщини деталей та технологічних можливостей застосовується двостороння зварка з підваркою кореня шва і одностороння на флюсовій подушці, мідній підкладці або на сталевій підкладці, яка залишається.

- Напівавтоматична зварка в середовищі вуглекислого газу. Виконується електродним дротом, в зону зварювання під тиском подається вуглекислий газ, що захищає наплавлений метал від дії кисню та азоту.

- Зварка порошковим дротом. Проводиться за допомогою флюсу, загорнутого в металеву стрічку, що забезпечує захист зварювальної зони. У формуванні шва беруть участь металеве покриття та спеціальні легуючі добавки, що вводяться в флюс.

Для зварювання сталевих деталей великої товщини використовується електрошлакова зварка, при якій забезпечується висока якість шва без обробки кромок. Продуктивність її в 7-10 разів вище, ніж автоматичної при зварюванні товстих деталей.

- Для з'єднання тонколистових та профільних деталей може застосовуватися контактна точкова та роликова зварка. Процес зварювання забезпечується шляхом нагріву з’єднувальних деталей і наступного обтиску.

При зварюванні сталевих конструкцій застосовуються наступні типи зварювального з'єднання (табл. 6.2); стикове (а), напусткове (б) комбіноване (в), кутове (г), таврове (д).

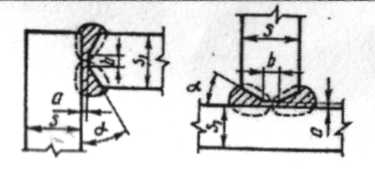

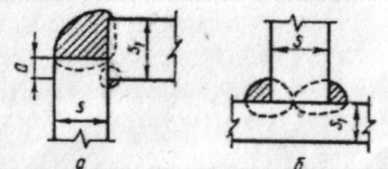

По конструктивному рішенні з'єднання зварних поділяються на кутові і стикові. Якщо зусилля діє вздовж шва, то кутовий шов називається фланговим, якщо впоперек, - лобовим. За положення в просторі шви бувають нижні, горизонтальні, вертикальні і стельові. За місцем виробництва зварювальних робіт шви бувають заводські та монтажні. В залежності від товщини шва і можливостей зварювального виробництва шви поділяються, на одношарові і багатошарові. За типом обробки кромок зварні шви бувають U-, Х-, V-та К-подібні (табл. 6.3). За призначенням шви поділяються на робочі (передавальні зусилля) і конструктивні (допоміжні).

Таблиця 6.1 – Матеріали, які рекомендуються для механізованої ручної зварки

Група конструкцій	Клас сталі	Розрахункова температура град С	Температу ра при зварці град С	Зварка під флюсом		*Зварка у вуглекислому газі (по ГОСТ 8050-64)**	Ручне дугове зварювання
				Марка флюсів (по ГОСТ 908__69)**	Марки зварних дротів, (по ГОСТ 2246—70)	Марка зварних дротів (по ГОСТ 2246—70)	Тип електродів (по ГОСТ 9467- 60)	Марки Електродів
І,ІІ	С38/23	t -40	t 0	АН-348-А АН-348-АМ ОСЦ-45 ОСЦ-45М	Св-08АА зв-08А	Св-08Г2С	Э42А Э46А	Всі марки даного типу
	С44/29 С46/33				Св-08ГА Св-ЮГ2		Э46А Э5 ОЛ
	С52/40			АН-22 АН-348-Л АН-348-АМ	Св-08ХМ Сu-18ХМА		Э60А
	C60/45			АН-22 АН-17М	Св-08ХН2М Св-08ХМ Св-USХМА	Св-10ХГ2СМА
ІІІ, IV, VI	С38/23			АМ-348-А АН-348-АМ ОСЦ-45 ОСЦ-45М ФЦ-9	Св-08	Св-08Г2С	Э42 Э46	Всі марки даного типу***
	C44/29 C46/33				Св-08ГА Св-10Г2	Св-08Г2С	Э46 Э50
	C2/40			АН-22 АП-	Св-10ГА		Э60А
Продовження таблиці 6.1
				348-А АН-348-АМ
	СGO/45			АН-22 ЛН-17М АН-348-А	Св-08ХМ Св-18ХМА	Св-10ХГ2СМА
III, IV, VI	С70/60	t 40	t 0	АН-22 АН-17М	Св-8ХН2ГМЮ Св-08ХМФА	Св-08ХН2Г2СМЮ Св08ХГСМФА	Э70	Всі марки даного типу* * *
І, II, III	С38/23 С44/29 С46/33 С52/40	-40 t -65	t -50	АН-22	Св-ЮНМА	Св-08Г2С	Э50А Э42А	УОНІ 13/55; УОНІ 13/45; СМ-11**; УП-2/55**
IV	С44/29 С46/33	-50 t -65
	С52/40	-40 t -65
IV	С44/29 С46/33	-40 t -65						УОНІ 13/55; УОНІ 13/45; СМ-11; УП-2/55
Закінчення таблиці 6.1
V	С44/29 С46/33	-40 t -65	t 0	АН-348-А АН-348-АМ ОСЦ-45 ОСЦ-45М	Св-08АА*** Св-08А*** Св-08ГА
IV, VI	С38/23	-40 t -65
IV	С44/29 С46/33	-40 t -50	0 t -35	АН-348-А АН-348-АМ ОСЦ-45 ОСЦ-45М АН-60	Св-10НМА Св-О8ХНМ Св-08ГА	Св-08Г2С	Э50А Э42	УОНІ\ 13/55; УОНІ 13/45; СМ-11*****
V	С44/29 С46/33 м	-40 t -65
IV, VI	С38/23	-40 t -65			Св-10НМА Св-08ХНМ
IV	С44/29 С46/33	-40 t -50	-35 t -35
V	С44/29 С46/33	-40 t -65
IV, VI	С38/23	-40 t -65

** Флюс марки АН-17М постачається за ЧМТУ 1-1017-70.

*** Для конструкцій III групи електроди марок ОММ-5 і РМ-5 не застосовуються.

**** Застосовувати тільки для зварювання при позитивній температурі.

***** Застосовувати тільки для зварювання конструкцій VI групи.

Примітки:

1.Для конструкцій всіх груп при розрахункових температурах мінус 40 ° С і вище для зварювання при від'ємних температурах вибір матеріалів здійснюється у відповідності з розділом СНиП з виготовлення і монтажу сталевих конструкцій.

2.У конструкціях IV, V, VI груп при розрахункових температурах нижче мінус 40 ° С для стикових з'єднань застосовуються електроди тільки марки УОНІ 13/55.

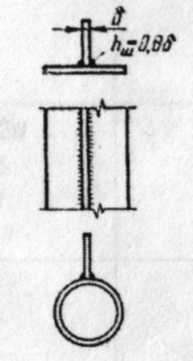

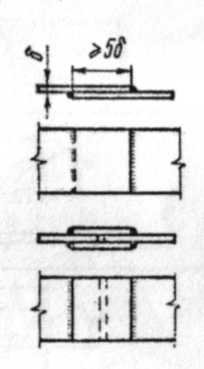

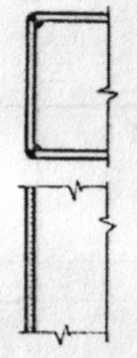

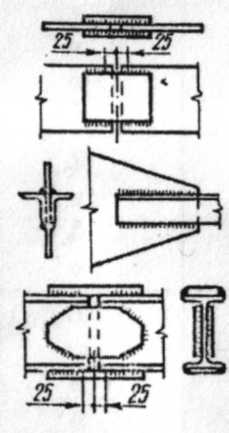

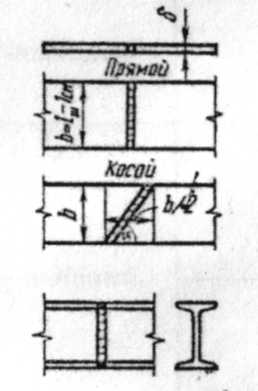

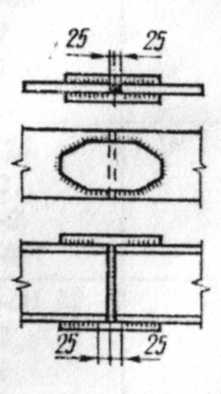

Таблиця 6.2 - Тип зварного з’єднання

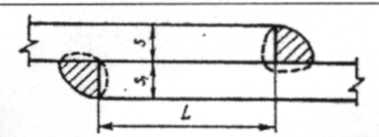

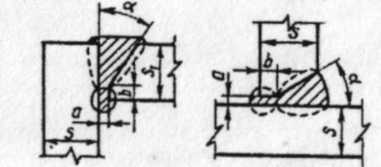

Стикові (а)	Напустковий (б)		Комбіновані (в)	Крутові (г)	Впритик (д) таврові
	лобовими швами	фланговими швами
